一、项目背景
某机械制造企业车间现有多台CAN总线协议的阿特拉斯空气压缩机G 7-22 VSD，主要为生产线气动设备提供压缩空气。此前各空压机采用独立本地控制模式，存在启停不同步、压力调节滞后、能耗偏高的问题，且无法接入车间现有控制系统实现集中监控。为解决上述问题，企业计划搭建集成控制系统，通过西门子1200PLC实现对所有空压机的集中控制与自动启停调度，核心需求是解决西门子1200PLC的ProfiNet协议与空压机CAN协议的互联互通问题。
二、设备选型

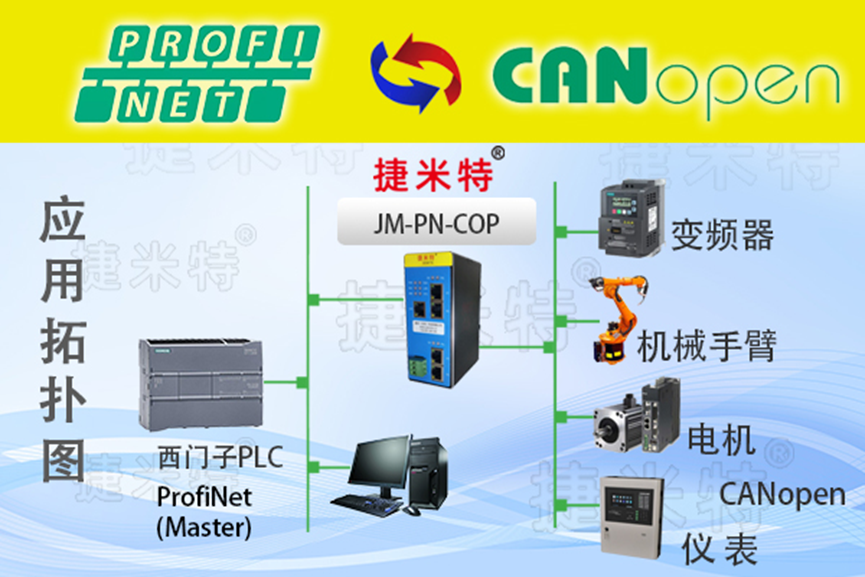

针对协议兼容需求，经技术调研，选用捷米特品牌的ProfiNet转CAN总线协议转换网关，型号为JM-PN-CAN/COP。该网关支持ProfiNet从站与CAN主站双重角色，可完美匹配项目中PLC与空压机的协议转换需求，同时具备稳定的工业级性能，适配车间复杂的电磁环境。其他核心设备清单如下：
- 控制器：西门子1200 PLC（型号：CPU 1214C DC/DC/DC，支持ProfiNet通讯）
- 空气压缩机：某工业设备阿特拉斯空气压缩机G 7-22 VSD（CAN协议，支持远程启停与压力反馈）
- 通讯线缆：ProfiNet工业以太网电缆、CAN总线屏蔽电缆
- 压力传感器：某品牌扩散硅压力传感器（型号：PT124G-111，接入PLC模拟量输入模块，用于采集管网压力）
三、系统架构

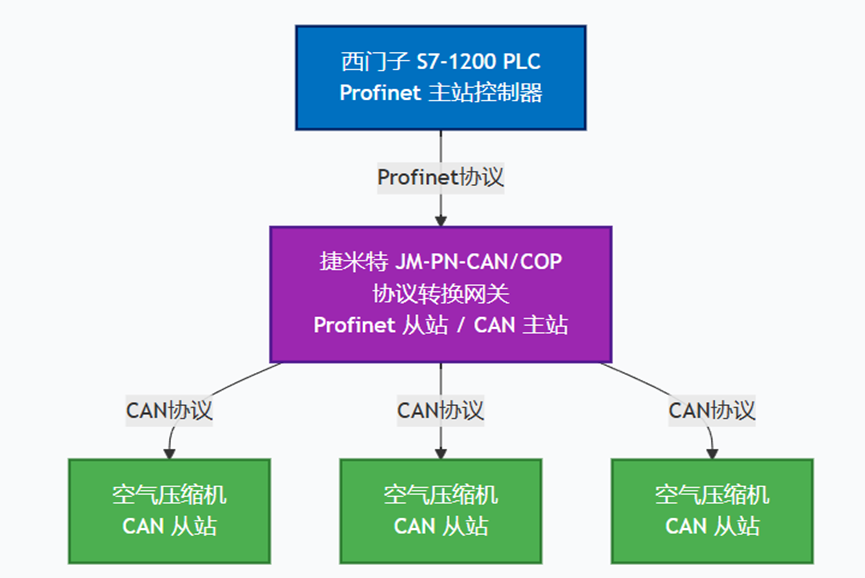

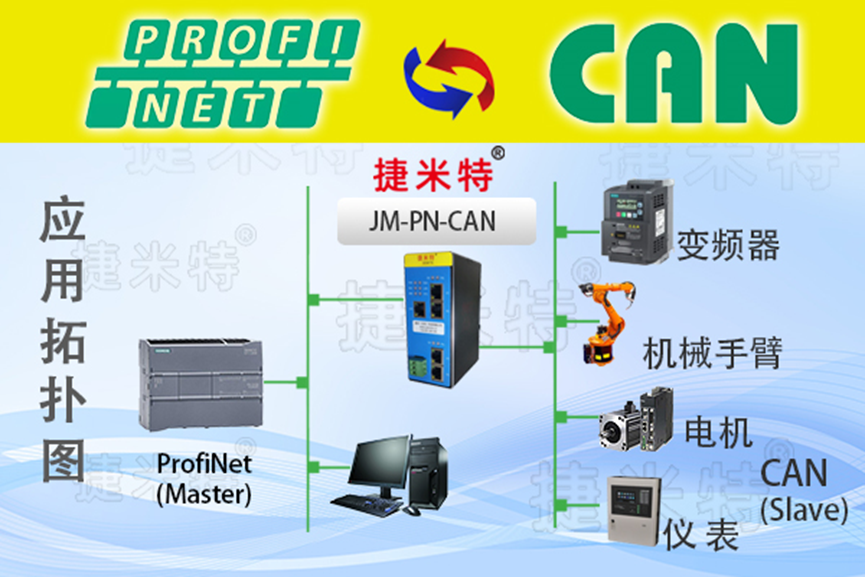

本系统采用“PLC+协议转换网关+终端设备”的三层架构，核心通讯链路通过捷米特JM-PN-CAN/COP网关搭建：
1. 上层控制层：西门子1200 PLC作为ProfiNet主站，通过ProfiNet协议与捷米特JM-PN-CAN/COP智能网关建立通讯，下发空压机启停指令、压力设定值等控制信号，并接收网关上传的空压机运行状态（运行/停止、故障报警）、实际排气压力等数据。
2. 协议转换层：捷米特JM-PN-CAN/COP协议转换网关作为核心转换单元，配置为ProfiNet从站与CAN主站模式。一方面接收PLC的ProfiNet指令并转换为CAN协议指令下发至各空压机；另一方面采集所有空压机的CAN总线数据，转换为ProfiNet协议数据回传至PLC。
3. 终端执行层：3台阿特拉斯空气压缩机G 7-22 VSD型空压机通过CAN总线串联接入网关，接收网关下发的控制指令，执行启停动作，并上传自身运行参数至网关。
四、实施过程
1. 硬件连接

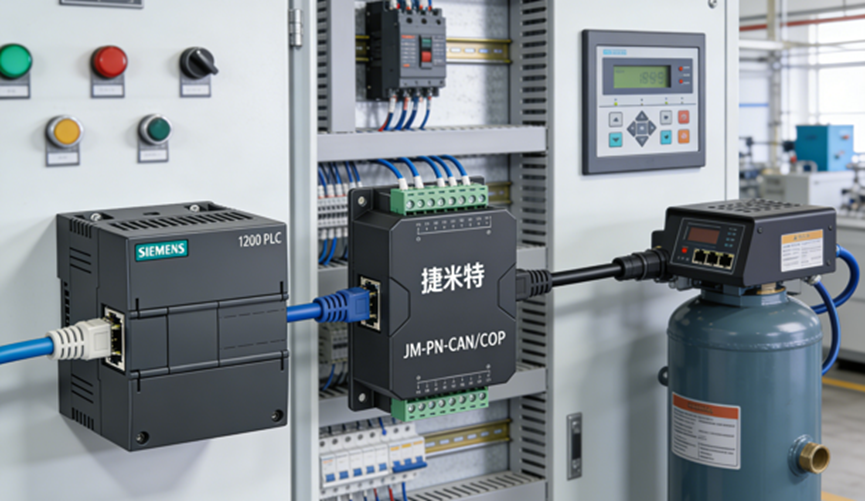

按照系统架构完成硬件接线，关键连接方式如下：① 西门子1200PLC的ProfiNet通讯端口（X1）通过ProfiNet工业以太网电缆接入捷米特JM-PN-CAN/COP工业通讯网关的ProfiNet端口（PN_IN），实现两者ProfiNet链路物理连接；② 网关的CAN端口（CAN_H、CAN_L、GND）通过CAN总线屏蔽电缆与第一台空压机的CAN接口对应连接，其余空压机通过CAN总线串联方式接入，形成CAN总线网络；③ 压力传感器的信号输出端接入PLC的模拟量输入模块，实现压缩空气管网压力采集。
2. 网关参数配置
通过捷米特专用配置软件连接网关，完成协议转换参数配置：① 网络配置：设置网关ProfiNet从站地址（与PLC ProfiNet网络规划一致，设为192.168.0.20），配置CAN总线参数（波特率500kbps，与空压机CAN协议参数匹配，帧格式为标准帧）；② 数据映射：将PLC下发的“空压机1启停”“空压机2启停”“压力设定值”等信号，映射为CAN协议控制帧（对应空压机CAN控制寄存器地址）；将空压机上传的“运行状态”“排气压力”“故障代码”等CAN数据，映射为ProfiNet输入数据块，供PLC读取。
3. PLC程序编写与通讯配置
在西门子TIA Portal软件中完成PLC程序编写与ProfiNet通讯配置：① 通讯配置：在PLC ProfiNet网络中添加捷米特JM-PN-CAN/COP网关（通过GSD文件导入网关设备描述），建立PLC与网关的ProfiNet通讯连接，关联网关映射的数据块；② 控制逻辑编写：编写自动启停调度逻辑，PLC根据压力传感器采集的管网压力值，与设定压力阈值对比，通过网关下发启停指令：当压力低于下限阈值（0.6MPa）时，自动启动1-2台空压机；当压力高于上限阈值（0.8MPa）时，自动停止冗余空压机；同时编写故障处理逻辑，当网关上传空压机故障代码时，PLC触发报警并停止故障空压机运行。
4. 系统调试
完成硬件连接与软件配置后，进行系统联调：① 通讯测试：通过PLC监控界面查看网关上传的空压机运行数据，确认数据传输稳定无丢包；下发启停指令，检查网关是否能准确将ProfiNet指令转换为CAN指令，空压机是否响应正确；② 功能测试：模拟生产场景下的压力变化，验证系统自动启停调度功能是否正常，压力调节是否精准；模拟空压机故障，验证PLC报警功能是否触发；③ 稳定性测试：连续运行系统72小时，监控通讯链路稳定性与设备运行状态，确保无通讯中断、控制滞后等问题。
五、应用效果
通过捷米特JM-PN-CAN/COP工业级协议转换网关的协议转换功能，成功实现了西门子1200PLC与CAN总线空压机的集成控制，系统运行稳定，达到预期效果：① 实现集中监控与自动调度，PLC可实时监控所有空压机运行状态，根据管网压力自动启停设备，压力控制精度提升至±0.02MPa，避免了压力波动过大问题；② 降低能耗，通过冗余空压机自动启停调度，减少无效运行时间，车间空压机能耗降低约15%；③ 提升运维效率，故障报警功能可及时反馈设备异常，便于运维人员快速处置，减少设备停机时间。
项目验证了捷米特JM-PN-CAN/COP网关在工业协议转换场景的可靠性，其灵活的参数配置与稳定的通讯性能，为不同协议设备的集成控制提供了高效解决方案。
