一、项目背景与行业痛点

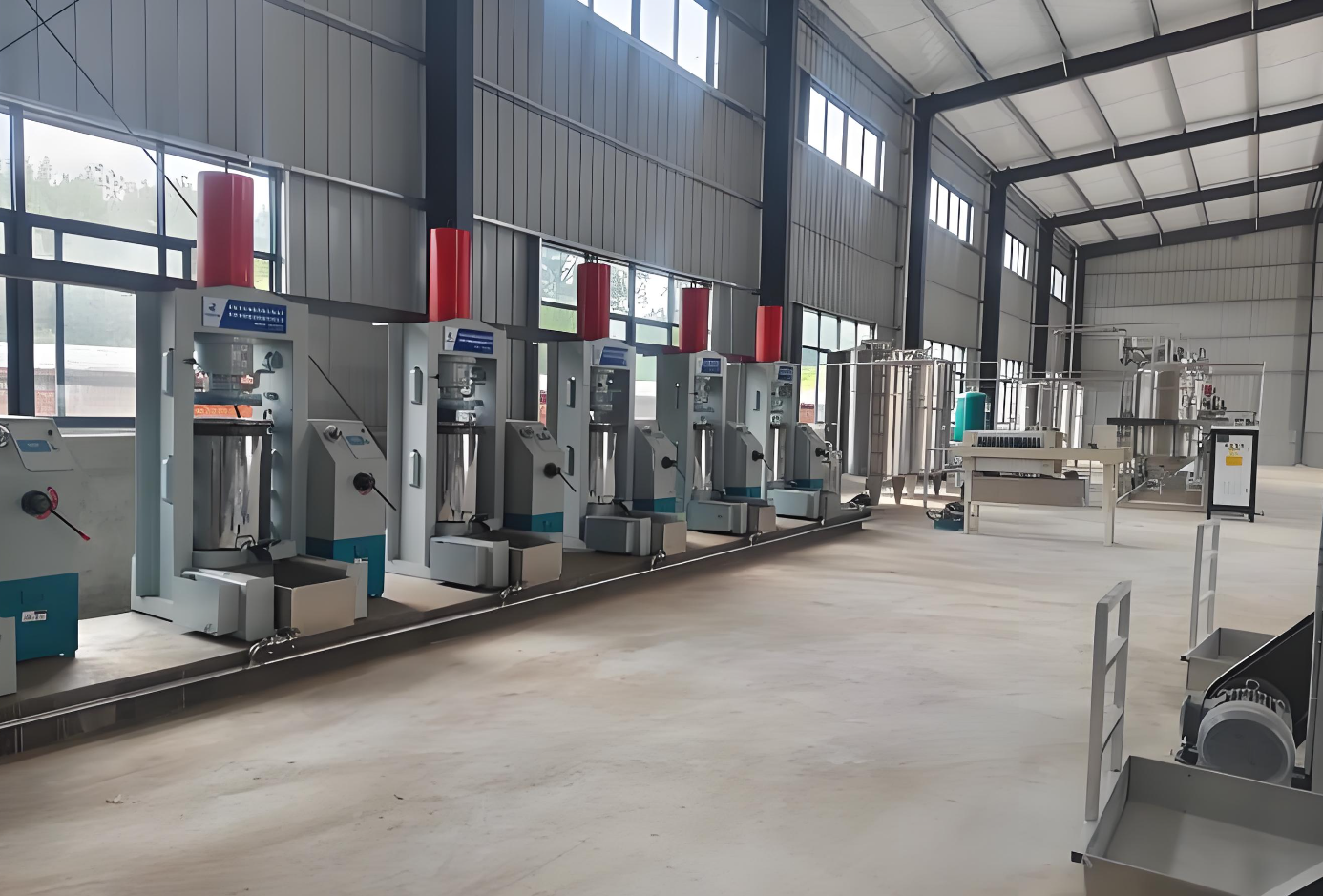

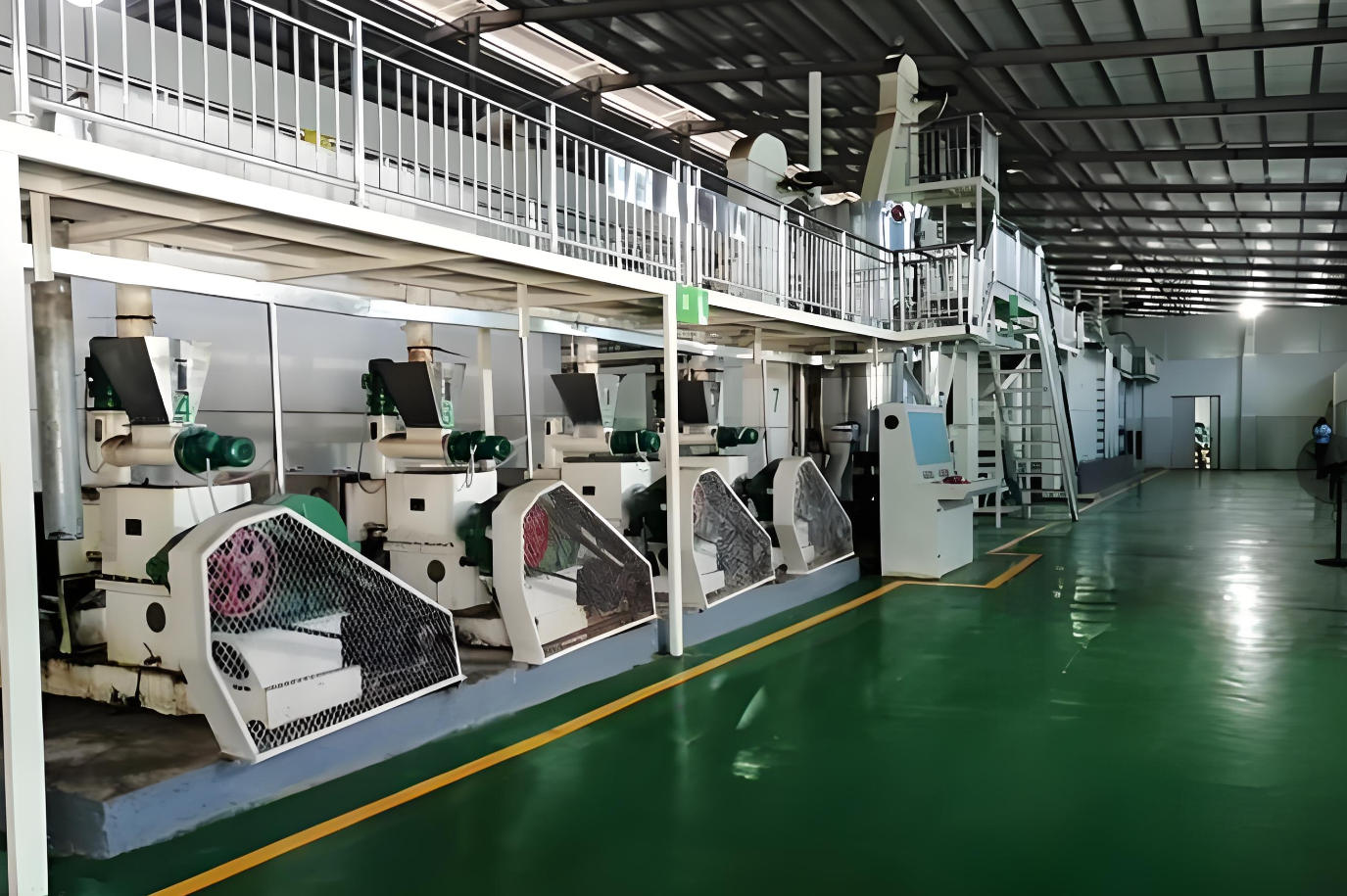

某大型粮油加工厂的原料输送与成品灌装车间，其核心的输送泵、卸料阀、灌装阀控制系统采用西门子 S7-200 PLC（型号：CPUSR40）实现自动化控制，负责大豆、菜籽等原料的输送及食用油、成品粮的灌装工序。原系统采用 PPI 协议连接简易串口触摸屏进行本地监控，上位机通过串口服务器与PLC进行数据交互，在粮油加工的连续生产过程中，暴露出诸多行业特有的问题。

二、系统架构设计与设备选型

整体架构

改造后的粮油加工厂输送泵阀监控系统采用三层工业架构，实现设备层、控制层、监控层的协同工作，适配粮油加工的连续生产需求：

· 设备层：包含 5 台不锈钢输送泵、4 个灌装电动阀、4 个液位传感器、2 个流量传感器。

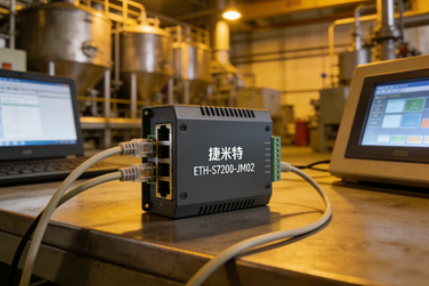

· 控制层：西门子 S7-200 CPUSR40 PLC、捷米特 ETH-S7200-JM02 PPI转以太网模块、显控 SK-070HE 国产工业级触摸屏。

三、系统实施过程

硬件连接

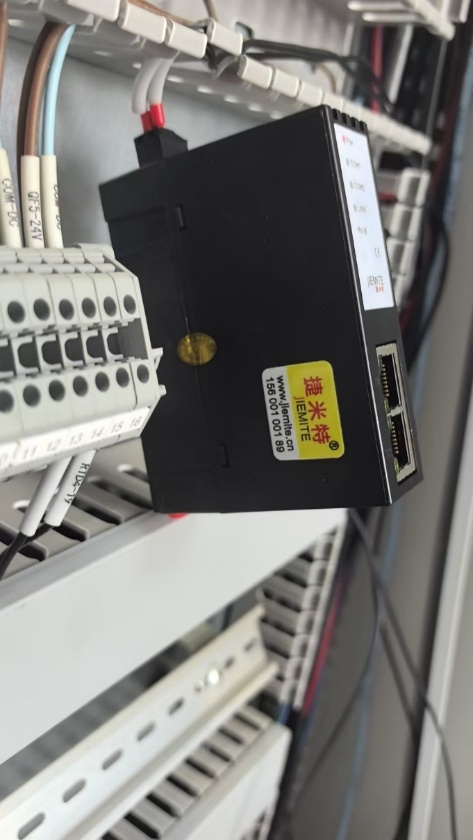

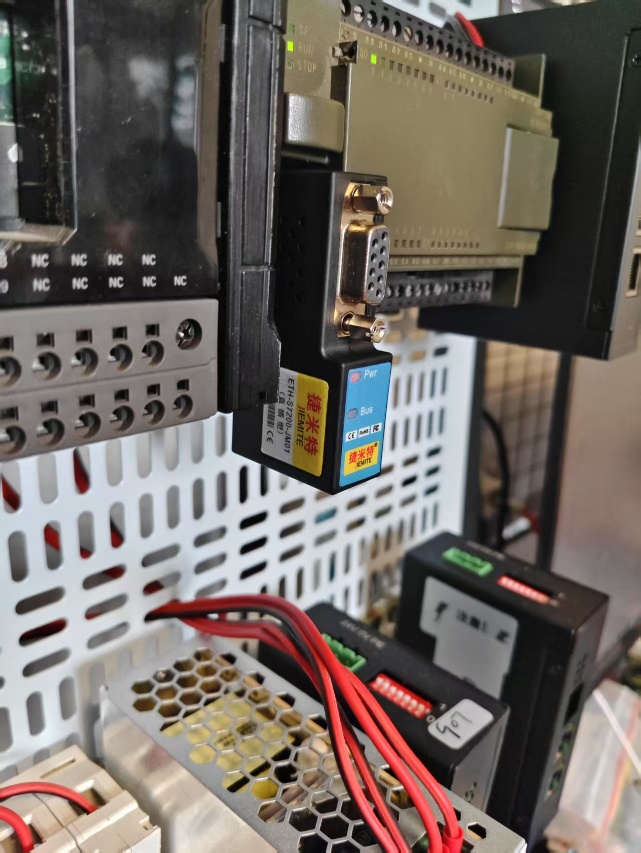

1. 将捷米特 ETH-S7200-JM02 模块的 RS485 接口通过屏蔽双绞线连接至 S7-200 PLC 的 Port0 通讯口，模块终端电阻拨至 “ON”，有效抑制车间粉尘、振动带来的信号干扰。

2. 模块的 RJ45 以太网接口通过超五类屏蔽网线连接至车间工业级交换机，交换机做防尘防护处理，保障以太网通讯链路的稳定性。

3. 显控国产触摸屏与上位机分别通过屏蔽网线接入车间工业交换机，与 PLC、PPI 转以太网模块形成本地工业局域网，实现数据互通。

4. 压力、液位、流量传感器的 4-20mA 模拟量信号接入 PLC 的 EM AE04 模拟量输入模块，完成粮油加工关键生产数据的采集。

5. PLC 的数字量输出点通过继电器、电磁阀连接至输送泵、卸料阀、灌装阀的控制端，实现对泵阀设备的自动化控制，同时接入车间声光报警器，实现现场报警。

网络配置

1. 捷米特 ETH-S7200-JM02 PPI 以太网模块配置

o 通过笔记本电脑连接模块局域网，在浏览器中访问模块默认 Web 配置界面（IP：192.168.1.200），进入参数配置页面。

o 设置模块静态 IP 地址：192.168.3.100，子网掩码：255.255.255.0，网关：192.168.3.1，与工厂工业内网网段匹配。

o 在协议配置中选择 “PPI 主站” 模式，设置 PLC 站号为 4（与 PLC 实际站号一致），通讯波特率设为 115200bps，提升数据传输速率。

o 启用 “多主站通讯” 功能，允许国产触摸屏和上位机同时连接模块，实现对 PLC 的并行数据访问，满足本地与远程的双重监控需求。

五、系统调试与测试

1. 通讯测试

o 通过捷米特模块的诊断工具检测模块与 PLC 的通讯状态，显示 “通讯正常”，在车间满负荷生产状态下，连续测试 24 小时，无通讯中断、数据丢包现象。

o 分别在国产触摸屏和上位机端读取 PLC 的生产数据，验证两端数据的一致性，误差控制在 0.3% 以内，满足生产监控的精度需求。

o 测试多主站并行访问功能，同时在触摸屏现场操作和上位机远程操作泵阀，设备响应及时，无操作冲突、数据延迟现象，通讯链路稳定性良好。

六、实施效果与收益分析

系统性能提升

· 通讯稳定性实现质的飞跃，摒弃串口服务器后，结合工业级屏蔽布线，系统在车间粉尘、振动的恶劣环境下，数据丢包率降至 0，通讯中断现象彻底消除，保障了粮油加工的连续生产。

· 系统响应速度大幅提升，操作指令与数据反馈的延迟由原来的 500ms 缩短至 70ms 以内，满足了成品灌装等工序的实时控制需求。

· 实现 7×24 小时不间断生产数据采集与存储，历史数据可追溯 3 年以上，为粮油加工厂的生产工艺优化、生产计划制定提供了完整的数据分析依据。

· 国产工业级触摸屏的应用，完美适配车间的生产环境，本地监控的可靠性大幅提升，现场操作与故障排查的效率显著提高。

八、总结与展望

本案例成功将捷米特 ETH-S7200-JM02 PPI 转以太网模块应用于粮油加工厂的输送泵阀监控系统改造，通过将西门子 S7-200 PLC 的 PPI 串口通讯转换为以太网通讯，结合国产显控工业级触摸屏，搭建了一套适配粮油加工恶劣生产环境的稳定、高效的智能监控系统，彻底解决了传统串口通讯的诸多行业痛点。
