一、行业背景与核心痛点
当前光伏行业迎来智能化升级浪潮，全球光伏装机量持续攀升，我国光伏产业产能、技术稳居世界前列，集中化管控成为组件生产升级核心方向。西门子S7-200 PLC因性价比高、稳定性强，广泛应用于光伏组件串焊、层压等核心工序，但该型号仅配备MPI 9针DP口，无以太网接口，采用西门子专有MPI串口协议；新一代S7-1200 PLC标配Profinet以太网接口，采用TCP/IP协议，且两者S7协议不兼容，无法直接数据互通，形成数据孤岛。核心痛点：
1. 协议壁垒，MPI串口与以太网协议无法适配，普通转换器无法穿透专有协议，无法协同管控；
2. 兼容冲突，S7-200已连接国产触摸屏（威纶通），改造易中断通讯，影响生产线24小时运行；
3. 升级成本高，整体替换单条产线成本超30万元，停产损失大，不符合降本增效需求。
二、项目概况
某光伏组件生产企业，1台西门子S7-200 PLC（无网口，仅MPI 9针DP口）负责串焊工序启停控制与参数采集，已通过MPI口连接国产威纶通触摸屏实现本地监控。为搭建全生产线集中管控体系，需将S7-200数据上传至S7-1200 PLC，要求通讯稳定、延迟≤10ms，且不影响触摸屏使用。经选型，采用捷米特ETH-S7200-JM02 Plus桥接型以太网模块，其专为S7-200定制，适配光伏车间强电磁、高粉尘环境，支持多主站通讯，契合核心需求。
三、选型与部署方案
3.1 选型依据
核心需求：支持MPI转以太网双向转换，兼容S7-200/1200，适配国产触摸屏，工业级品质，配置便捷。该模块内置专用MPI协议解析芯片，突破协议穿透瓶颈，替代西门子CP243-1功能，支持触摸屏无缝对接，适配性远超同类产品。
3.2 部署方案
1. 硬件连接：模块MPI 9针公口对接S7-200 DP口，X2扩展接口连接触摸屏，以太网口连S7-1200以太网口，形成闭环通讯，互不干扰；

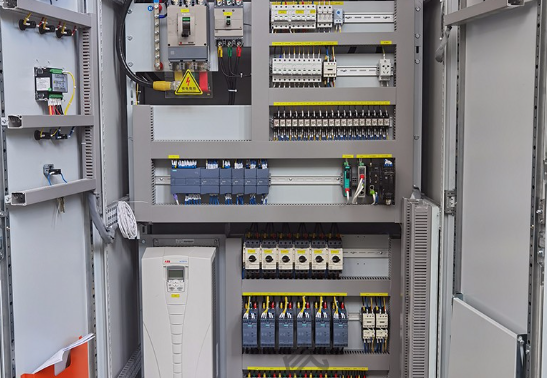

2. 位置部署：安装于S7-200旁控制柜，缩短线路减少信号损耗；
3. 调试：通过NetDevice软件设置IP匹配网段，配置MPI与Modbus参数，1天内完成部署。

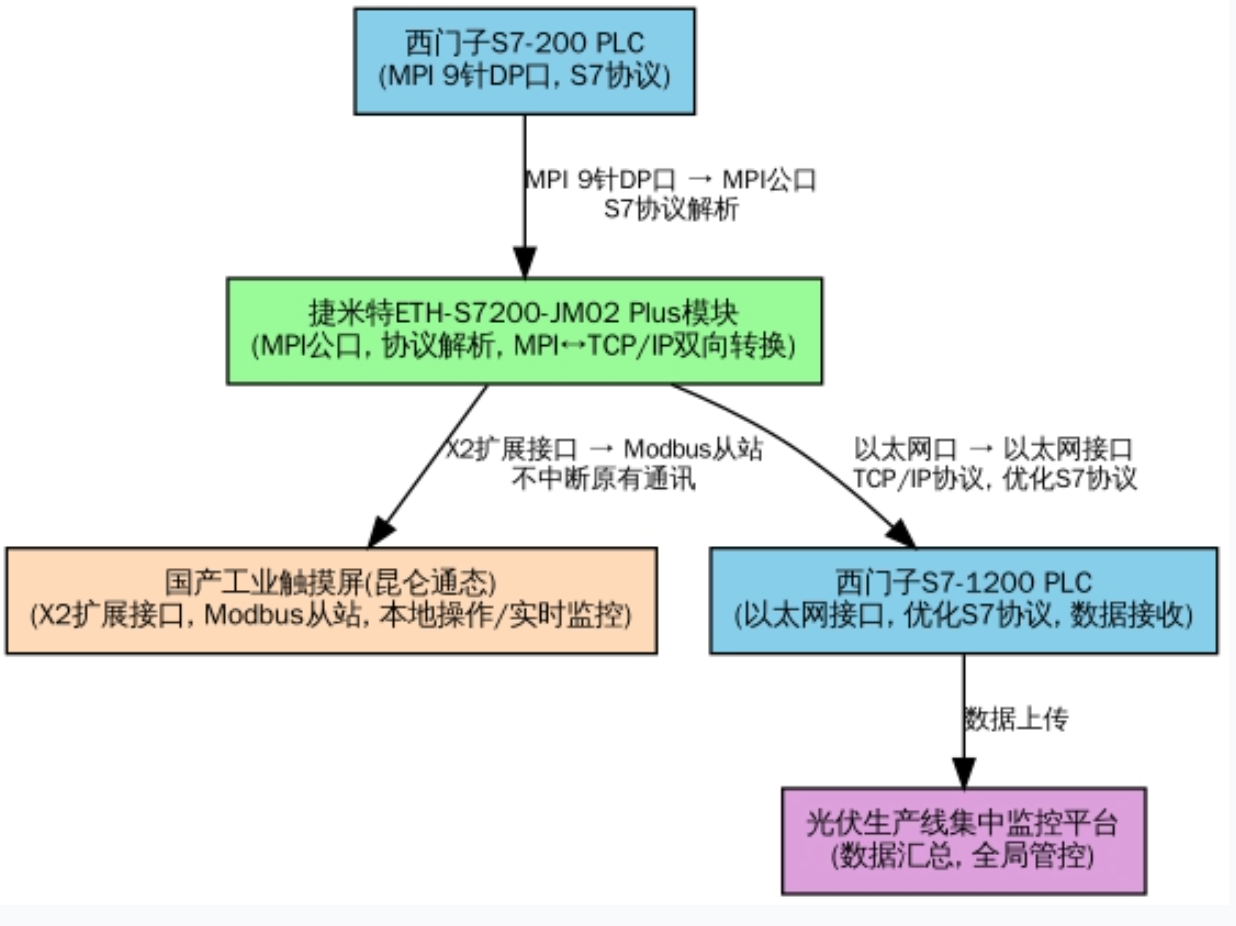

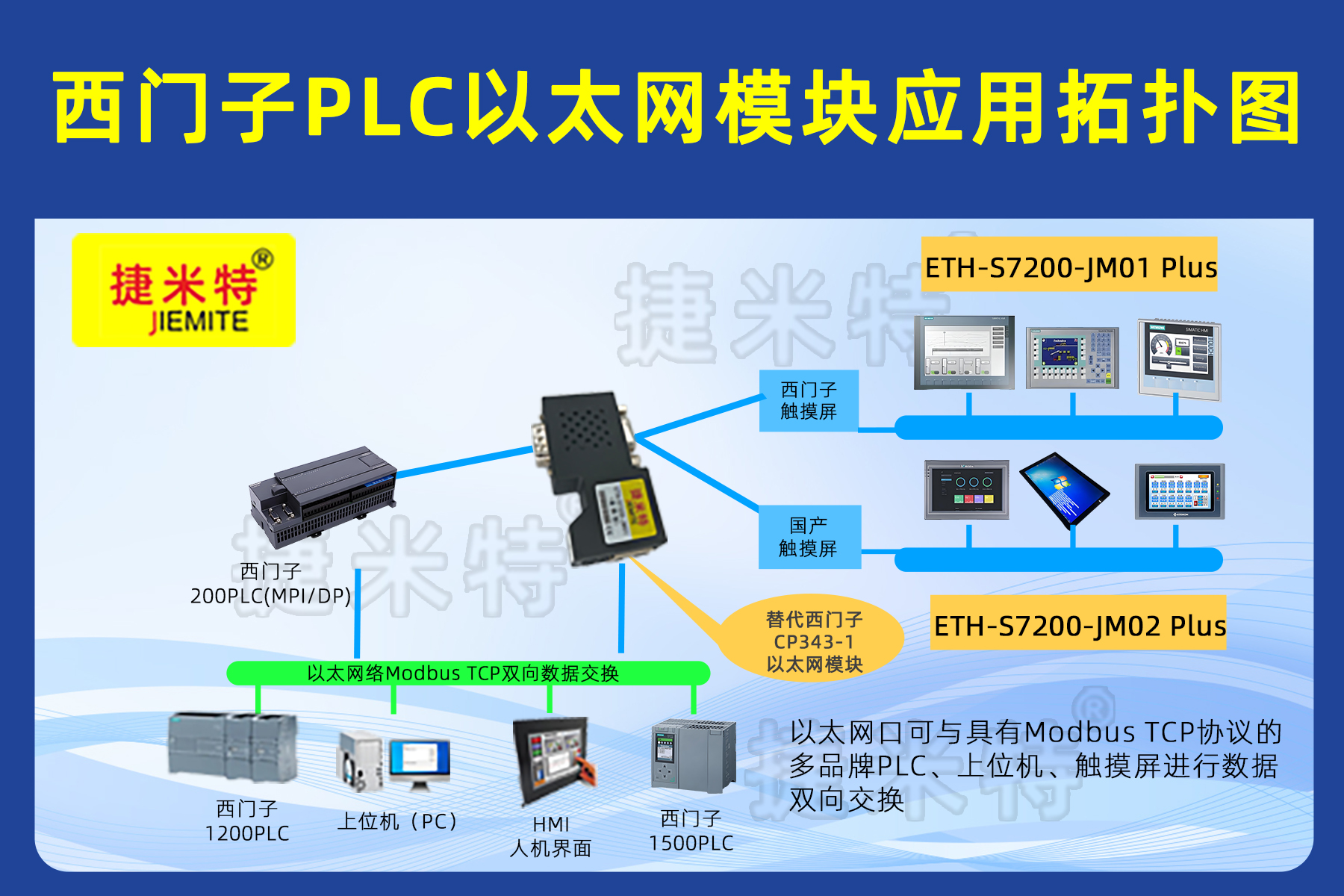

3.3 结构拓扑图
四、技术架构与硬件配置
4.1 技术架构设计
采用“底层设备-协议转换-上层管控”三层架构：底层为S7-200与触摸屏，负责现场采集与操作；中间层为捷米特模块，核心实现MPI与TCP/IP双向转换，完成数据透明传输，破解协议兼容难题；上层为S7-1200与监控平台，实现全局管控，支撑智能决策。
4.2 硬件配置（单条产线）
1. 西门子S7-200 PLC（带MPI 9针DP口）1台；
2. 西门子S7-1200 PLC（以太网接口）1台；
3. 捷米特ETH-S7200-JM02 Plus桥接型模块1台；
4. 国产威纶通触摸屏1台；
5. 工业网线、MPI通讯线若干；6. 控制柜1台（含电源、接线端子）。

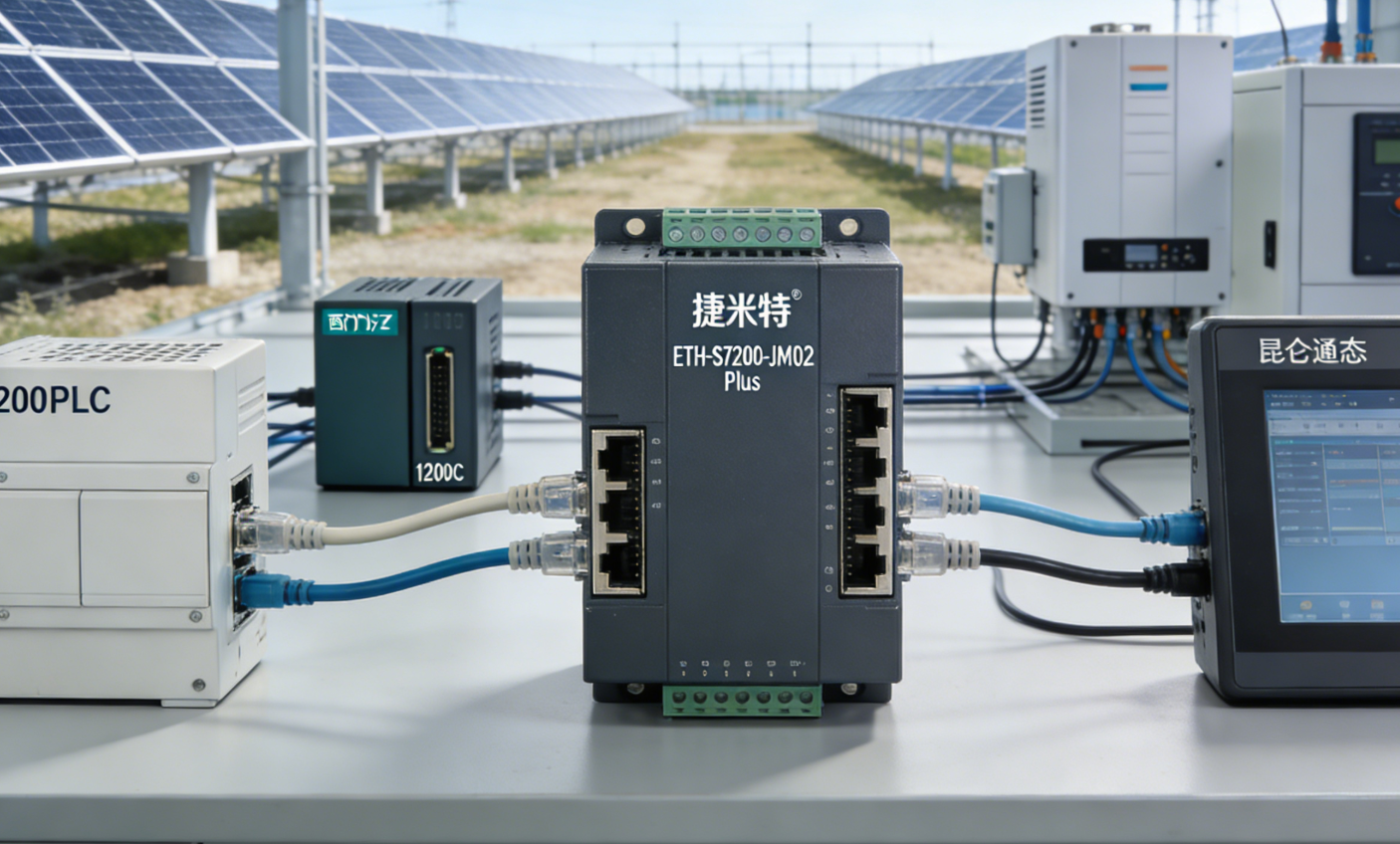

五、网关功能与产品优势
5.1 核心功能
内置TCP/IP协议栈，支持MPI与以太网双向透明转换；支持STEP7、WinCC等上位机，可连2台上位机；作为Modbus从站，支持触摸屏、DCS访问，无需额外编程；10/100M自适应以太网，延迟≤10ms，支持远程运维。
5.2 产品优势（核心亮点）
1. 协议解析强：专用芯片穿透西门子专有协议，兼容触摸屏协议；
2. 多主站兼容：双通道设计，不占用编程口，零中断改造；
3. 工业级品质：宽温（-40℃~85℃）、抗电磁干扰，IP30防护；
4. 便捷配置：可视化操作，1天完成调试；
5. 高性价比：投入仅为整体替换的1/10，无需停产。

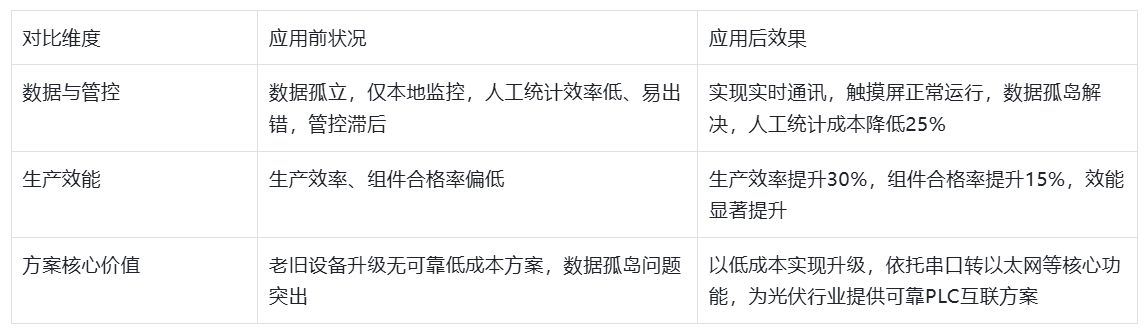

六、应用效果与方案价值
七、经典应用案例
某光伏组件串焊生产线智能化升级项目，4条生产线均用S7-200 PLC（仅MPI接口），连接威纶通触摸屏，需接入S7-1200实现集中管控且不中断生产。采用4套捷米特ETH-S7200-JM02 Plus部署，运行至今无故障，实现集中管控，降本增效，获客户高度认可，成为行业标杆。
八、网关未来发展趋势
结合光伏智能化升级与工业互联网发展，工业网关呈现五大趋势：
1. AI集成，实现故障预警；
2. 多协议融合，适配更多国产设备；
3. 5G+TSN融合，拓展无线部署；
4. 零信任安全，强化数据加密；
5. 绿色节能，适配低碳生产。捷米特将持续迭代产品，贴合行业需求。
九、总结
本方案通过捷米特ETH-S7200-JM02 Plus桥接型模块，破解S7-200与S7-1200协议、接口兼容难题，不影响触摸屏运行，实现新旧设备协同。方案依托串口转以太网、以太网转换器、以太网桥接器核心价值，以低成本、高稳定完成升级，解决光伏行业数据孤岛，提升效率、降低成本，为工业老旧PLC升级提供可复制方案。
