一、行业痛点

在金属板材激光切割生产线中，欧姆龙 CP1H PLC 作为激光切割机床的核心控制单元，凭借稳定的控制性能成为设备标配，但该型号 PLC 本身无网口的设计，成为生产智能化的一大阻碍。原系统中仅能通过本地操作面板控制设备，配套的 MCGS 触摸屏也无法实现远程数据交互与监控，激光切割的切割速度、功率、板材定位精度等关键数据无法实时采集上传，上位机也无法直接对 PLC 进行程序调试和参数修改。管理人员难以远程掌握设备运行状态，切割工艺参数调整需现场操作，不仅效率低下，还易因人工操作误差影响切割精度；设备出现故障时，维修人员无法远程获取故障代码，导致故障排查耗时久，机床停机率高，严重影响金属板材加工的交付效率。

二、解决方案

针对激光切割行业的这一痛点，捷米特 JM-ETH-CP 欧姆龙 PLC 以太网模块成为专属解决方案。该模块为欧姆龙 CP1H 系列 PLC 量身打造，具备即插即用的特性，无需占用 PLC 原有通讯口，其扩展接口可直接对接 MCGS 触摸屏，完美兼容原系统的触控操作。模块原生支持 FINS/UDP、FINS/TCP 等欧姆龙标准以太网协议，可实现与 CX-Programmer 编程软件的无缝以太网通讯，同时集成 ModbusTCP 服务器，适配组态王、MCGS 等多种激光切割行业常用上位机软件，实现 PLC、MCGS 触摸屏、上位机的三方互通互联。

三、实施过程

（一）现场勘查与规划

捷米特技术团队对金属加工车间的激光切割生产线进行了全面现场勘查，发现现场多台激光切割机床的欧姆龙 CP1H PLC 通讯口均连接 MCGS 触摸屏，用于本地监控切割参数和设备运行状态。项目核心需求是在保留 MCGS 触摸屏本地监控功能的基础上，实现上位机对多台 PLC 的集中远程监控、程序在线调试和工艺参数远程下发，同时实现切割数据的实时采集与存储。经技术评估，JM-ETH-CP 以太网模块的多接口设计和多协议支持能力，可完美满足该激光切割生产线的智能化改造需求，无需对原系统进行大幅改动。

（二）模块安装与配置

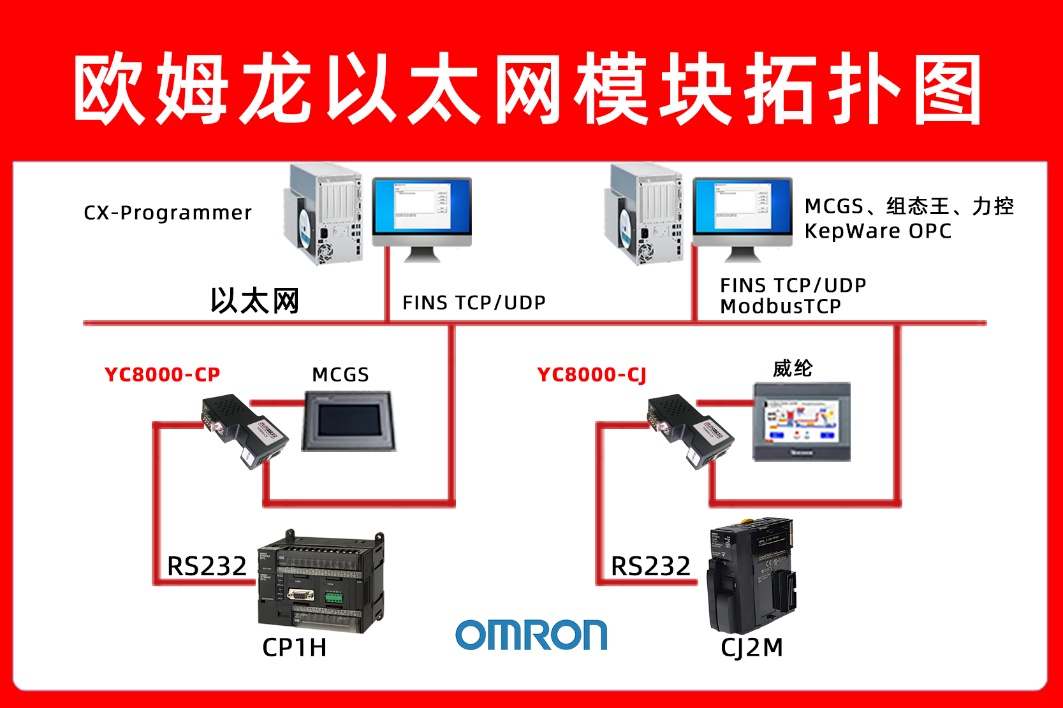

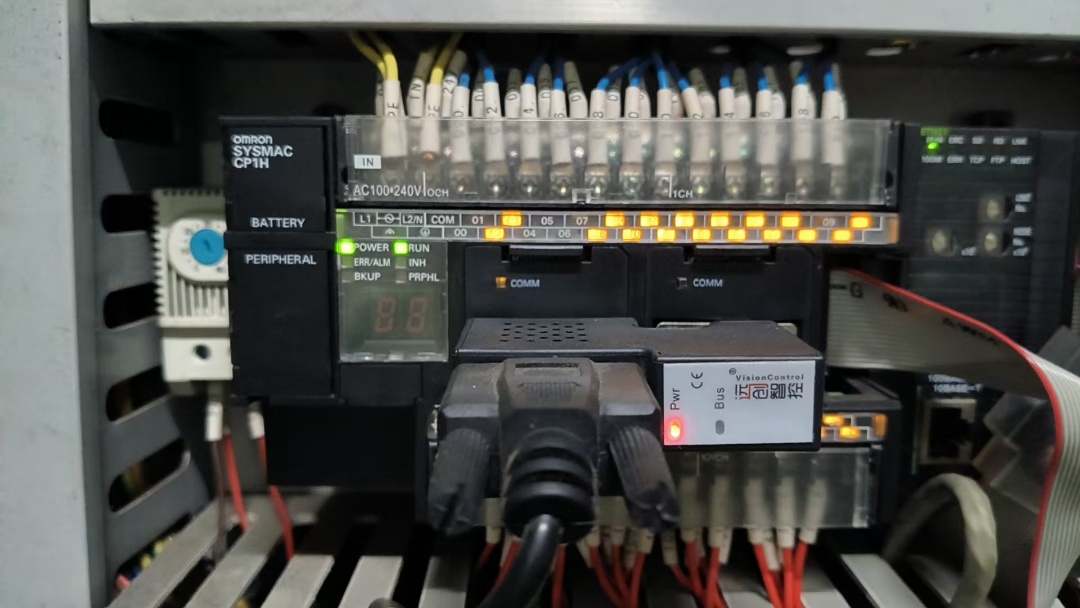

1. 接口连接：JM-ETH-CP 以太网模块配备 DB9 通讯母口 X1、DB9 通讯母口 X2 和 RJ45 通讯口 X3 三个接口。技术人员将模块 X1 接口直插在欧姆龙 CP1H PLC 的 DB9 通讯口，实现与 PLC 的底层数据互通；X2 接口连接原系统的 MCGS 触摸屏通讯电缆，保障触摸屏本地监控功能不受影响；RJ45 通讯口 X3 通过工业网线与车间监控室的上位机服务器相连，搭建起 PLC 与上位机的以太网通讯链路，同时实现多台模块的局域网组网。

（三）系统调试与优化

1. 通信测试：模块配置完成后，技术人员首先通过 CX-Programmer 编程软件进行通讯测试，可直接通过以太网对激光切割机床的 PLC 进行在线编程、程序上下载和实时状态监控，切割轴运动、激光功率输出等信号均可在上位机实时显示，证明以太网模块的通讯功能稳定可靠。

2. 数据采集与监控：基于 MCGS 触摸屏和上位机组态软件，技术人员搭建了激光切割生产线集中监控平台，设置切割速度、激光功率、加工时长、板材成品率等关键数据采集点，实现 MCGS 触摸屏本地监控与上位机远程监控的数据同步。同时优化数据采集频率，针对高速激光切割的工艺特点，将核心参数采集间隔设置为 500ms，确保数据的实时性和准确性，管理人员在监控室即可掌握每台机床的加工状态。

3. 故障诊断与工艺优化：在系统中搭建了故障诊断与报警体系，将激光管故障、冷却系统异常、板材定位偏差等常见故障信号关联至上位机和 MCGS 触摸屏，设备出现故障时，以太网模块立即将故障信息同步发送至监控中心，同时 MCGS 触摸屏弹出报警提示，上位机记录故障时间和故障代码。技术人员还基于上位机采集的历史数据，对不同板材的切割工艺参数进行分析优化，形成标准化工艺参数库，可通过上位机直接下发至 PLC，提升切割精度和成品率。

四、应用效果

（一）提升加工效率与精度

JM-ETH-CP 以太网模块的接入，实现了激光切割生产线数据的高速实时传输，工艺参数无需现场人工调整，可通过上位机远程精准下发至 PLC，单台机床的参数调整时间从原来的 10 分钟缩短至 1 分钟，大幅提升了换产效率。同时，设备故障可通过远程诊断快速定位，故障排查时间平均减少 70%，机床有效运行时间显著提升；基于历史数据优化的工艺参数库，让激光切割的尺寸精度误差控制在 0.02mm 内，成品率提升至 99.5% 以上。

（二）实现智能化集中管理

通过以太网模块搭建的集中监控平台，管理人员可在监控室对车间多台激光切割机床进行远程统一管理，MCGS 触摸屏的本地数据与上位机数据实时同步，无需现场巡检即可掌握设备全状态。系统可自动采集每台机床的加工产量、工时、工艺参数等数据，生成生产报表和设备运行分析报告，为生产计划制定和设备维护提供数据支撑，实现激光切割生产的数字化、智能化管理。

（三）增强系统兼容性与扩展性

捷米特 JM-ETH-CP 模块支持 FINS、ModbusTCP 等多种协议，完美兼容 MCGS 触摸屏、CX-Programmer、组态王等激光切割行业常用软件，可与车间的生产管理系统（MES）无缝对接，实现生产订单、加工任务、成品数据的全流程追溯。同时，模块的局域网组网能力支持后期新增激光切割机床的无缝接入，仅需分配 IP 即可纳入集中监控体系，为生产线的扩产和智能化升级提供了灵活的扩展空间。

五、总结

捷米特 JM-ETH-CP 欧姆龙 PLC 以太网模块在激光切割生产线的成功应用，彻底解决了欧姆龙 CP1H PLC 无网口、无法实现远程监控和上位机通讯的行业痛点，在保留 MCGS 触摸屏本地操作功能的前提下，实现了 PLC、触摸屏、上位机的三方数据互通。该模块的应用不仅大幅提升了激光切割的加工效率和产品精度，还推动了金属加工车间的智能化集中管理，为生产决策提供了精准的数据支撑。

(具体内容配置过程及其他相关咨询可联系杨工。)
