一、行业背景与项目概况
新能源锂电池行业正处于高速扩张期，产线智能化与数据透明化成为核心竞争力。某锂电池材料生产企业（江苏常州）的正极材料烧结炉温控系统，核心控制设备为西门子S7-200 PLC（CPU224），仅配备9针DP口，现场已接入西门子TP700触摸屏实现本地参数设定与状态监控。
项目核心需求：将烧结炉的温度、升温速率、保温时间等关键工艺数据实时上传至工厂MES系统，满足生产追溯与质量管控要求；保留原有触摸屏本地操作功能，确保通讯互不干扰；无需修改PLC程序，实现快速部署；适配车间高温、多粉尘的工业环境，保障长期稳定运行。
二、项目痛点、选型与部署方案
（一）核心痛点
1.协议不兼容，数据孤岛严重：S7-200 PLC采用PPI协议通讯，而MES系统基于TCP/IP以太网协议，两者无法直接互通，工艺数据无法上传，只能人工手抄记录，效率低且易出错。
2.接口资源匮乏，扩展受限：PLC的9针DP口已连接触摸屏，无多余接口接入联网设备；若更换带网口的新型PLC，需重构控制程序、更换配套设备，成本增加约8万元，且停产改造周期超过15天。
3.运维效率低下，成本偏高：程序调试、故障排查需工程师到现场操作，单次运维耗时2-3小时，每月运维成本约5000元，无法实现远程快速响应。
（二）选型方案
经技术论证，选型捷米特ETH-S7200-JM01直通型以太网模块，核心适配优势如下：
1.直通型设计，完美兼容原有触摸屏：模块配备9针母口，可直接串联触摸屏与PLC，不占用PLC编程口，确保本地操作不受影响。
2.双协议转换，无缝对接上位系统：支持PPI与S7 TCP、Modbus TCP协议双向转换，可直接接入工厂以太网，兼容MES、WinCC等主流工控软件。
3.工业级可靠性，适配严苛工况：宽温设计（-40℃至+75℃），具备磁耦隔离与EMC抗干扰能力，无需外接电源，直接从PLC取电（功耗＜80mA）。
（三）部署方案
1.硬件配置：西门子S7-200 PLC（CPU224）、西门子TP700触摸屏、捷米特ETH-S7200-JM01以太网模块、工业以太网交换机、MES服务器、上位监控电脑。

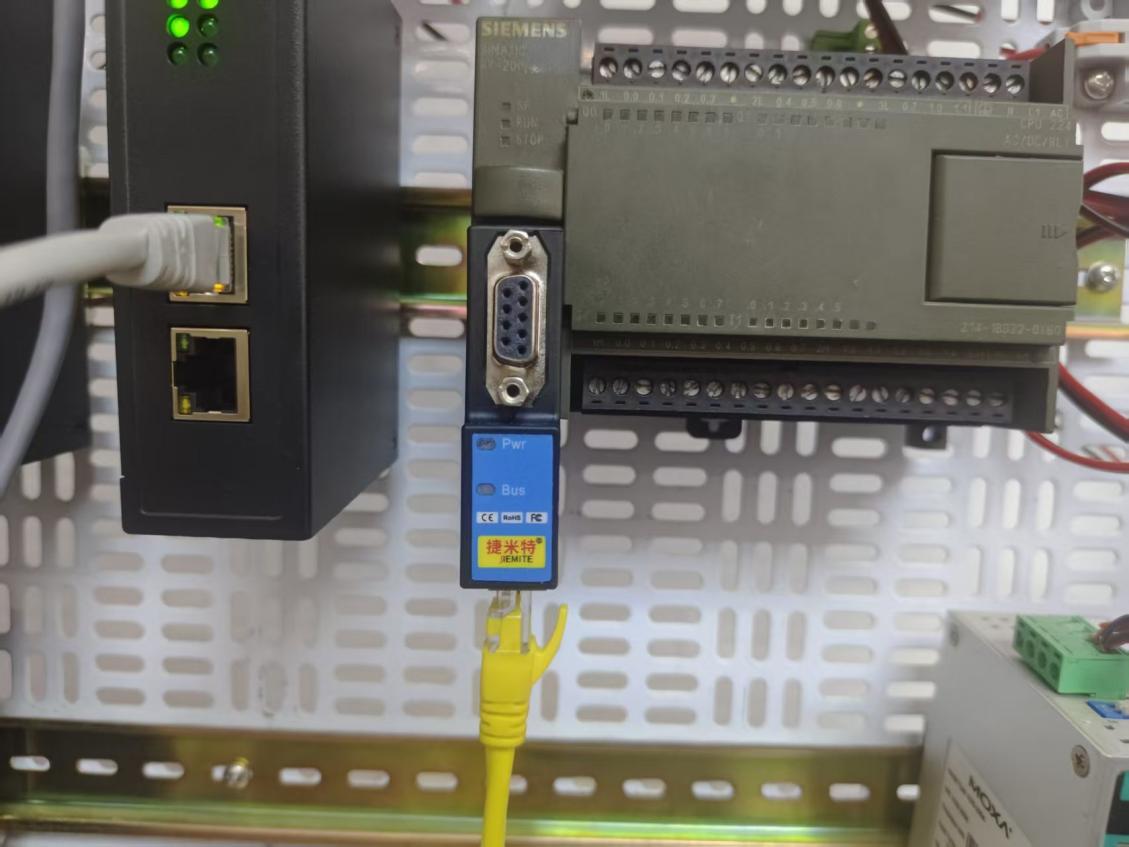

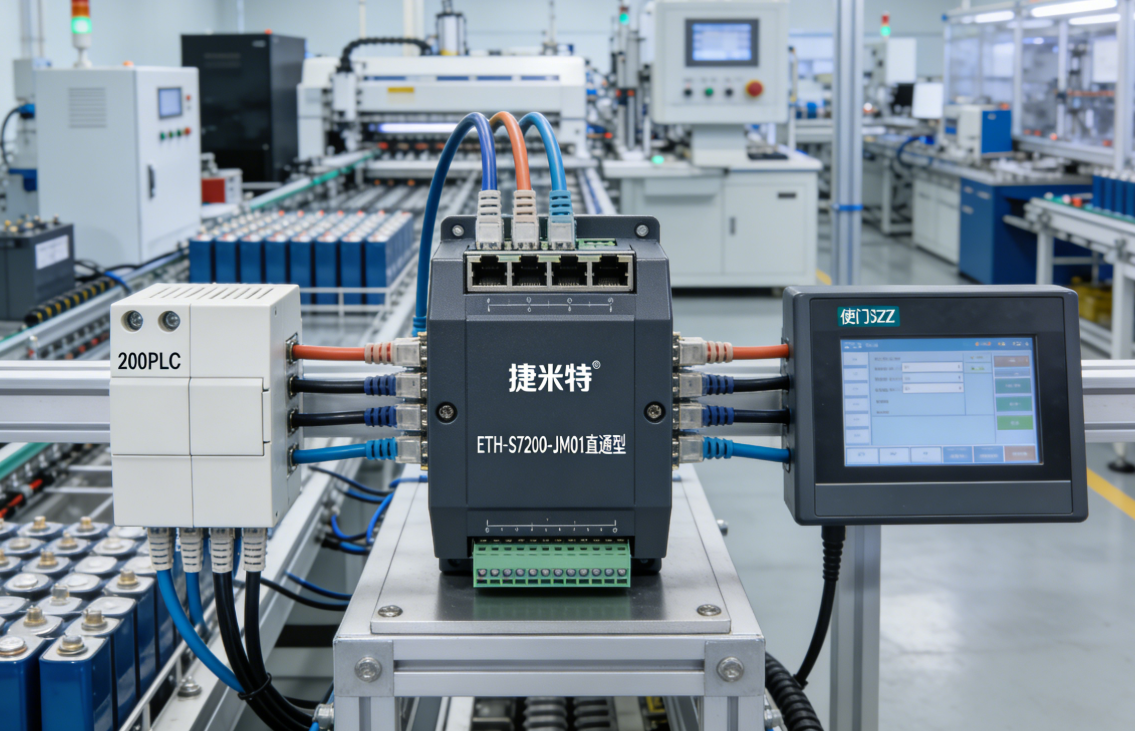

2.部署步骤：① 断电状态下，将模块PPI公口插入PLC的 9针DP口；② 将触摸屏通讯线接入模块的9针母口，实现直通通讯；③ 用网线将模块以太网口连接至车间交换机，并入工厂局域网；④ 上电后，通过模块WEB服务器配置IP地址（与MES系统同网段），完成协议转换参数设置，无需修改PLC程序，全程部署不超过2小时。
三、网关功能介绍
捷米特ETH-S7200-JM01是专为S7-200 PLC设计的串口转以太网核心设备，核心功能如下：
1.协议转换核心功能：实现PPI协议与S7 TCP、Modbus TCP协议的双向实时转换，数据传输延迟＜50ms，确保工艺数据精准上传与上位机指令可靠下发。
2.多主站通讯支持：最多可同时连接32台上位机或设备，支持MicroWIN编程软件远程程序上下载，兼容西门子及第三方触摸屏、SCADA系统。
3.便捷配置与诊断：支持WEB服务器与专用配置工具双重配置方式，波特率9.6Kbps~187.5Kbps自适应，配备运行、通讯状态指示灯，便于快速故障排查；支持固件在线升级，终身免费迭代。
4.安全与节能设计：内置数据校验机制，抵御工业现场电磁干扰；无外接电源设计，降低故障点，节能环保。

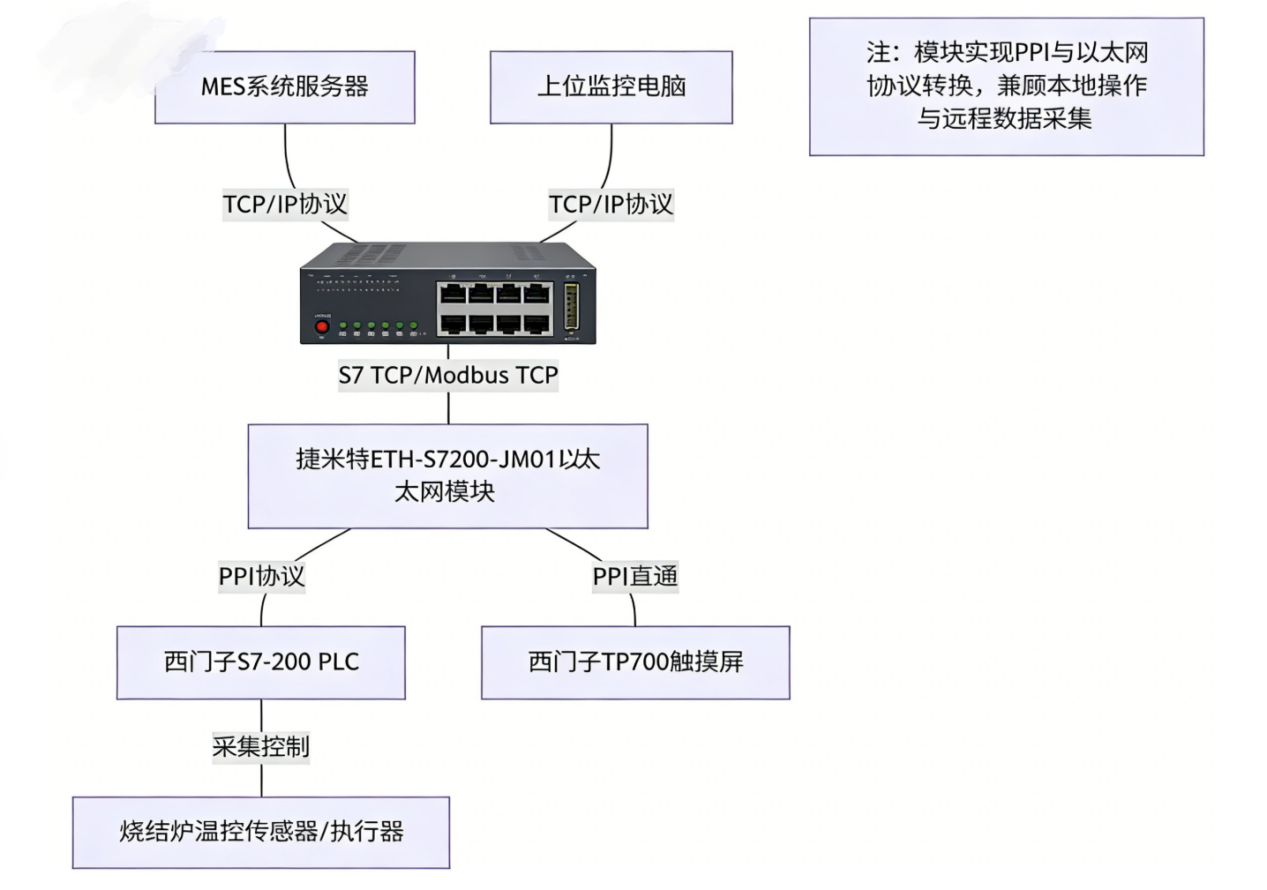

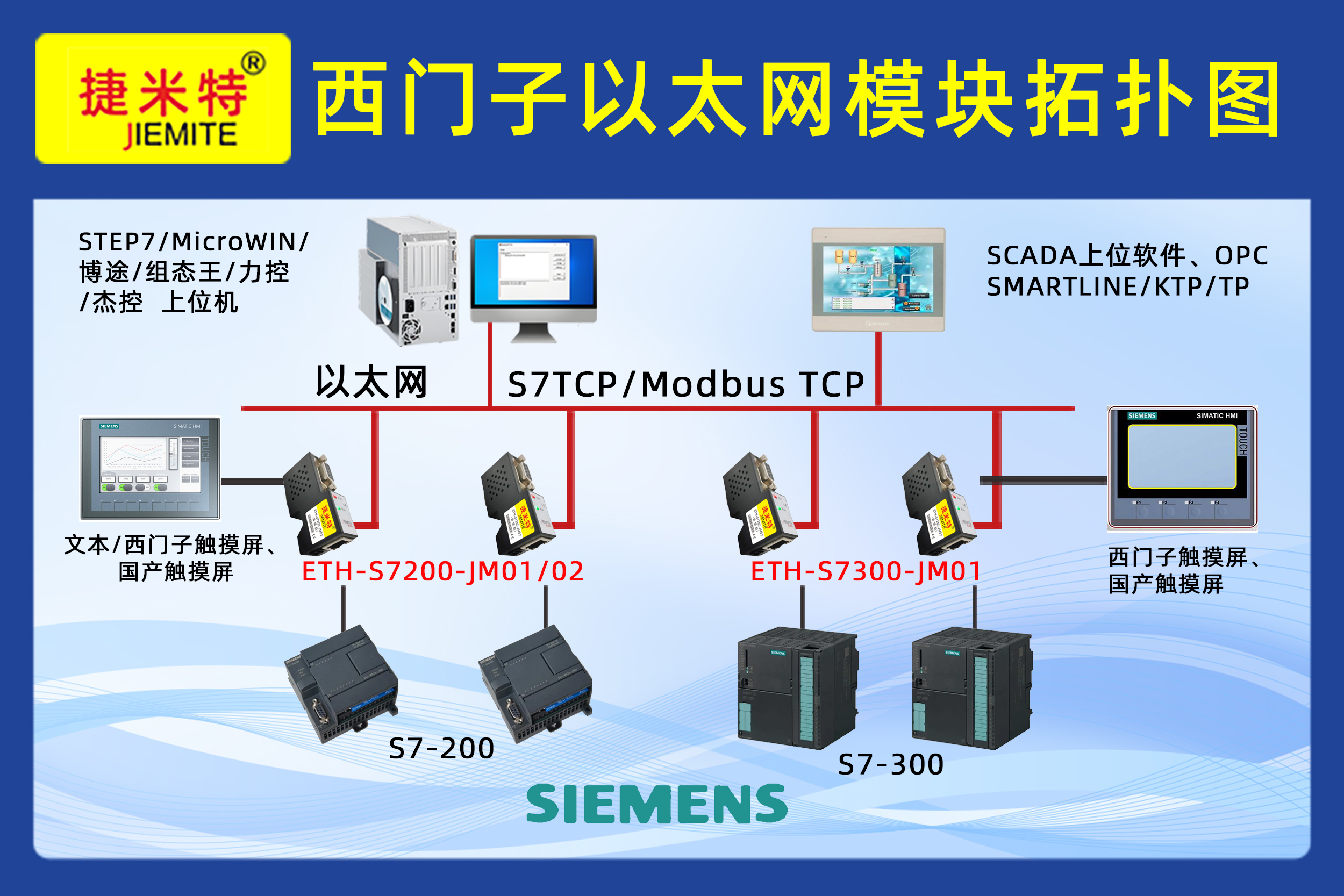

四、技术架构拓扑图
五、应用效果前后对比及产品优势

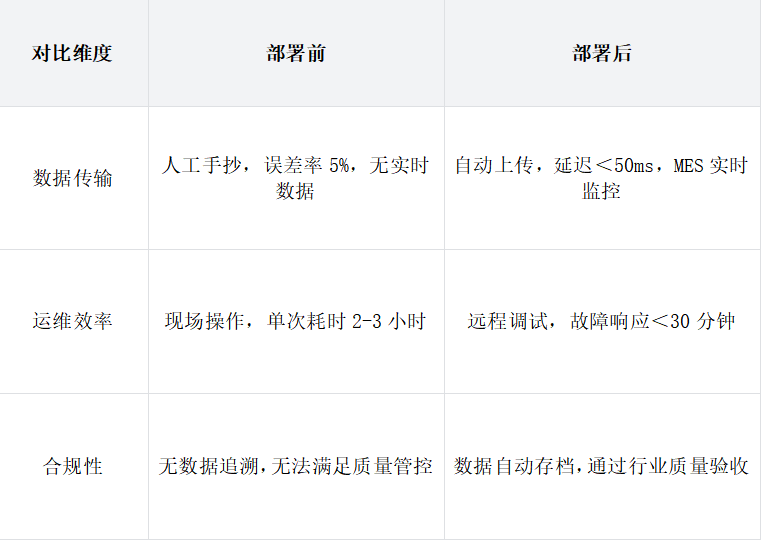

应用效果对比
（二）产品优势与亮点
1.零改动部署，降本增效：无需修改PLC程序、更换触摸屏，直接串联即可使用，大幅降低改造风险与成本，实现“即插即用”。
2.双协议并行，兼容性强：同时支持S7 TCP与Modbus TCP，可灵活对接不同品牌的上位系统，保护企业原有设备投资。
3.高稳定性，工业级保障：宽温、抗干扰设计，适配锂电池车间严苛环境，MTBF超10万小时，确保生产连续性。
4.多场景适配，扩展性强：除数据采集外，还支持远程编程、设备联动，可拓展至光伏、化工等多个行业老旧设备升级。
六、网关未来发展趋势
1.智能化升级：集成边缘计算能力，实现本地数据预处理、异常预警，降低云端负载，适配更复杂的工业场景。
2.安全性能强化：新增TLS加密、身份认证功能，符合工业网络安全法规，保障数据传输安全。
3.国产化替代加速：依托国产芯片技术突破，实现核心部件自主可控，同时支持更多工业协议（如PROFIBUS、CAN）转换。
4.无线化拓展：集成5G、Wi-Fi 6功能，摆脱有线布线限制，提升部署灵活性，适配移动设备与远程运维需求。
七、总结
本锂电池材料烧结炉温控系统升级项目中，捷米特ETH-S7200-JM01直通型以太网模块成功破解了西门子S7-200 PLC无网口、协议不兼容的通讯痛点。通过高效的协议转换能力，实现了PLC与MES系统、触摸屏的无缝联动，既满足了生产数据追溯的核心需求，又大幅降低了改造成本与运维成本。
该案例充分证明，串口转以太网、以太网转换器、以太网桥接器类产品是工业老旧设备数字化升级的关键载体。捷米特ETH-S7200-JM01凭借其零改动部署、高稳定性、强兼容性的优势，成为新能源、化工、电力等行业老旧PLC联网升级的优选方案，助力企业以低成本实现数字化转型，提升核心竞争力。
