一、项目概况与核心痛点

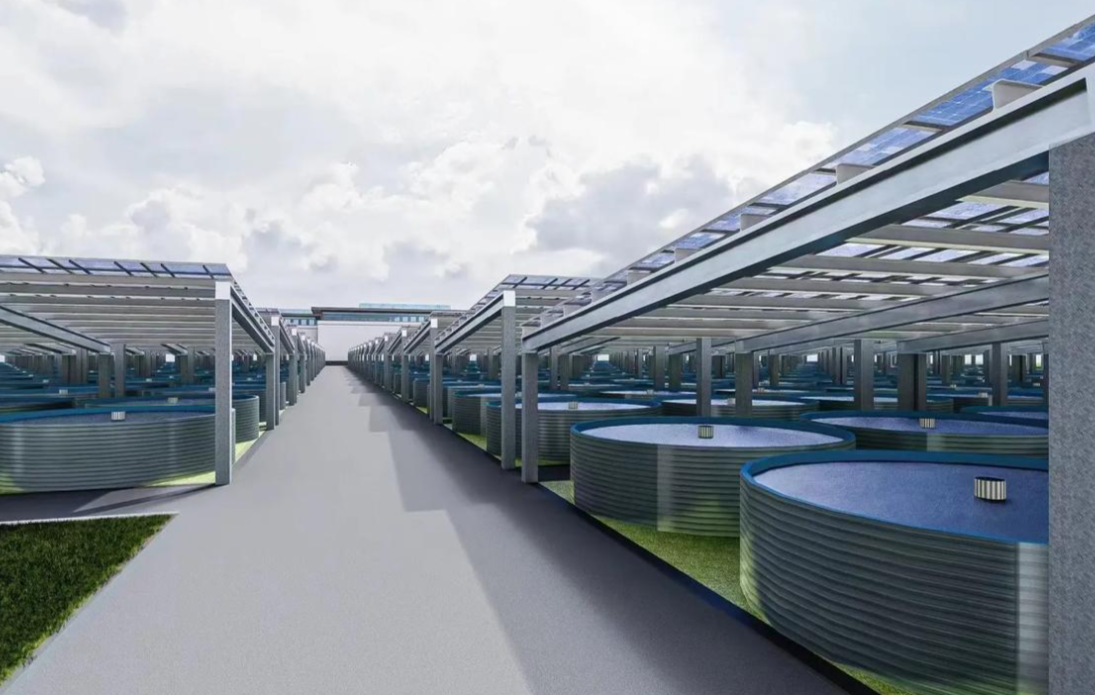

该项目为规模化淡水养殖基地智能化监控升级项目，基地占地30亩，部署12个标准化养殖池塘，配套增氧机、循环水泵、水质监测传感器等设备，核心控制设备采用西门子200系列PLC，主要负责采集水温、溶氧量、pH值等水质参数，执行增氧机启停、水泵调控等控制指令，保障养殖鱼类生存环境稳定。项目核心需求是实现PLC与西门子触摸屏、上位机的双向稳定通讯：触摸屏用于现场运维人员下发控制指令、查看单口池塘水质及设备运行状态；上位机用于后台管理人员实时监控全基地养殖参数、统计运维数据、远程排查设备故障，实现水产养殖的可视化、集约化管理，契合渔业生产智能化发展要求。

项目实施前，核心痛点集中在协议不兼容导致的通讯失效：西门子200系列PLC采用专属PPI协议，而现场西门子触摸屏采用Modbus协议、上位机采用TCP/IP协议，三种设备协议不互通，形成“通讯孤岛”。此前尝试直接连接设备，出现触摸屏调控指令无法下发至PLC、上位机无法实时采集水质数据的问题，只能依靠人工定时巡塘、手动记录数据、现场操作设备，不仅增加了运维成本，还易出现水质参数错记、设备故障响应滞后等问题，严重影响鱼类成活率与养殖效益。同时，养殖池塘布局分散，传统有线连接布线繁琐、易受水体潮湿腐蚀，且易受水泵、增氧机电磁干扰，进一步加剧了通讯难题。

二、设备选型与实施过程

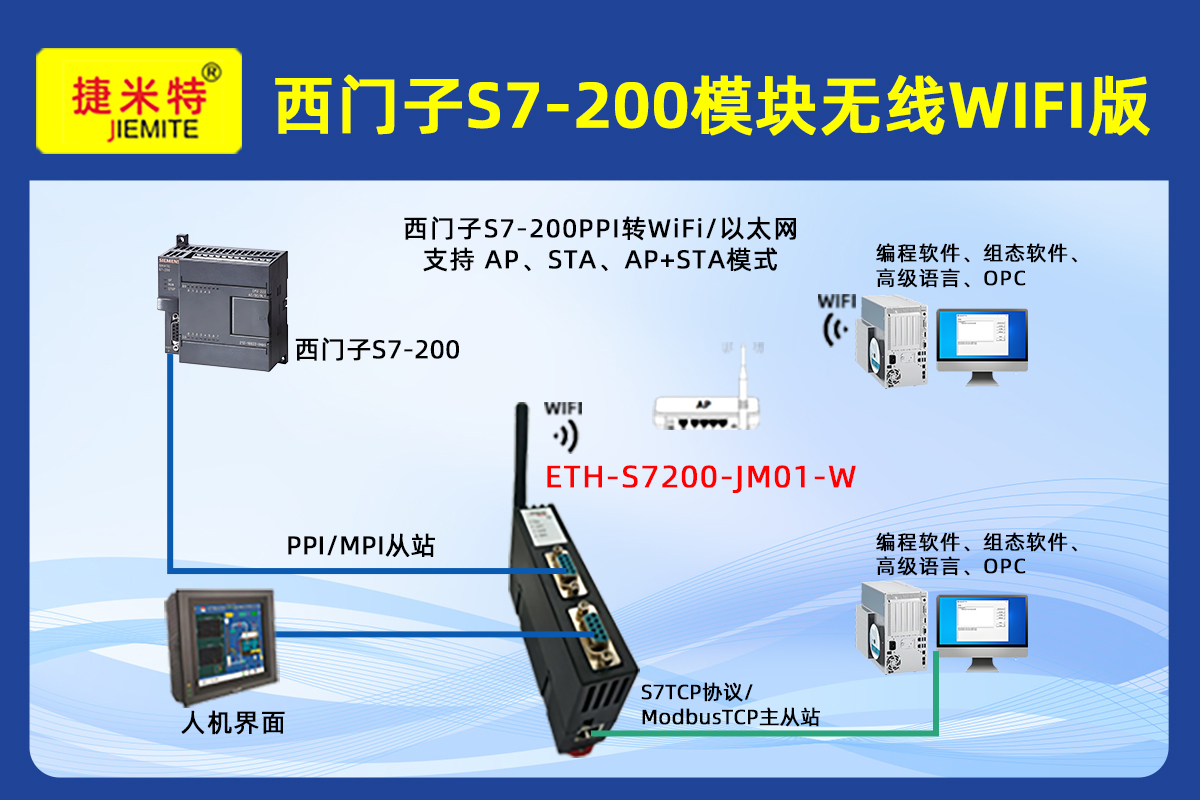

针对项目通讯痛点，结合水产养殖户外潮湿、设备分散的场景特点，经过多方调研与对比，最终选型捷米特品牌ETH-S7200-JM01-W无线以太网模块，该模块专为西门子200系列PLC设计，具备强大的协议转换与无线通讯能力，可完美适配水产养殖户外复杂环境，同时集成串口转以太网、以太网转换器、以太网桥接器核心功能，无需更换原有PLC及终端设备，大幅降低升级成本，是水产养殖PLC通讯的最优选型。

选型核心依据：一是兼容性强，ETH-S7200-JM01-W模块可直接对接西门子200系列PLC，完美支持PPI协议，同时兼容触摸屏Modbus协议与上位机TCP/IP协议，无需修改设备原有协议，可快速实现协议转换；二是无线通讯优势，模块支持稳定无线传输，空旷环境传输距离可达100米，适配养殖池塘分散布局，无需现场布线，规避水体周边布线难题，同时抗电磁干扰、抗潮湿能力强，适应水产养殖户外复杂环境；三是功能全面，集成串口转以太网、以太网桥接功能，可实现PLC串口数据与以太网数据的双向转换，作为以太网转换器，能搭建设备间的通讯桥梁，支持多终端协同；四是部署便捷，体积小巧，可直接安装在PLC控制柜内，无需外接电源，通过WEB服务器即可完成参数配置，调试简单，大幅缩短实施周期。

实施过程主要分为三步：第一步，设备安装，将ETH-S7200-JM01-W模块固定在PLC控制柜内，通过专用线缆连接西门子200系列PLC的串口，做好防潮密封处理，完成模块与PLC的物理连接；第二步，参数配置，通过WEB服务器设置模块通讯参数，包括PLC协议类型、触摸屏与上位机通讯地址、无线传输参数等，完成协议转换调试，确保模块精准“翻译”不同设备协议；第三步，联机测试，分别连接触摸屏、上位机与模块，测试通讯稳定性，验证触摸屏指令下发、上位机水质数据采集的实时性，排查故障后完成整体部署，整个过程仅用1.5个工作日，高效适配养殖基地升级需求。

三、网关功能介绍

捷米特ETH-S7200-JM01-W模块作为核心通讯网关，本质是集成串口转以太网、以太网转换器、以太网桥接器功能的工业级无线通讯设备，核心功能围绕协议转换与数据传输展开，精准适配水产养殖监控需求，具体如下：

1.  串口转以太网功能：可将西门子200系列PLC的串口PPI协议数据（水质参数、设备运行状态）转换为以太网数据，实现PLC与以太网设备（触摸屏、上位机）的双向数据传输，打破串口设备与以太网设备的通讯壁垒，让传统串口PLC无需硬件升级即可实现以太网通讯，降低养殖基地升级成本。

2.  以太网转换与桥接功能：作为专业的以太网转换器，模块可实现PPI协议、Modbus协议、TCP/IP协议的无缝转换，将PLC采集的水温、溶氧量等水质数据、设备故障信息转换为触摸屏、上位机可识别的格式；同时作为以太网桥接器，搭建起PLC与触摸屏、上位机之间的稳定通讯桥梁，支持32个上位机同时连接，满足多终端协同监控需求。

3.  无线通讯功能：支持稳定无线传输，适配养殖池塘分散布局，无需布线，减少户外施工工作量，同时具备强抗电磁干扰、抗潮湿能力，确保水质数据、控制指令传输的稳定性，避免因干扰或潮湿导致的通讯中断，保障养殖设备正常运行。

4.  辅助功能：支持设备状态实时监测，可通过配置工具查看模块运行状态，便于运维人员及时排查通讯故障；支持固件在线升级，一次购买可永久升级，适配后续养殖规模扩展需求；不占用PLC编程口，可同时实现编程软件、上位机、触摸屏并行通讯，互不干扰。

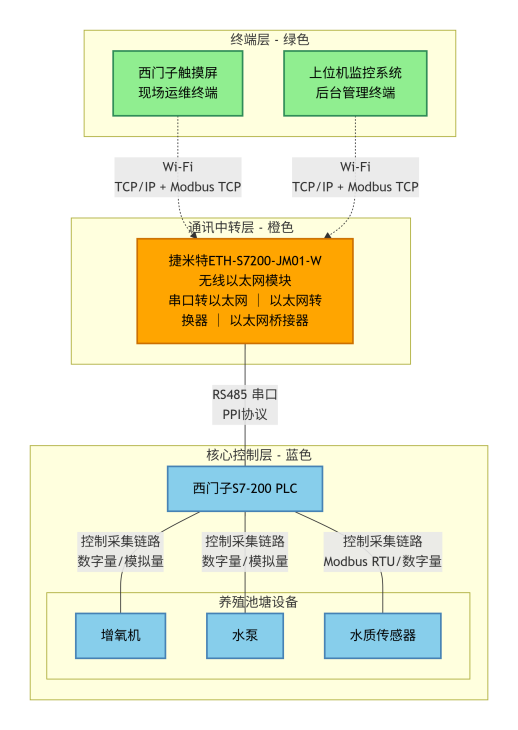

四、系统结构拓扑图

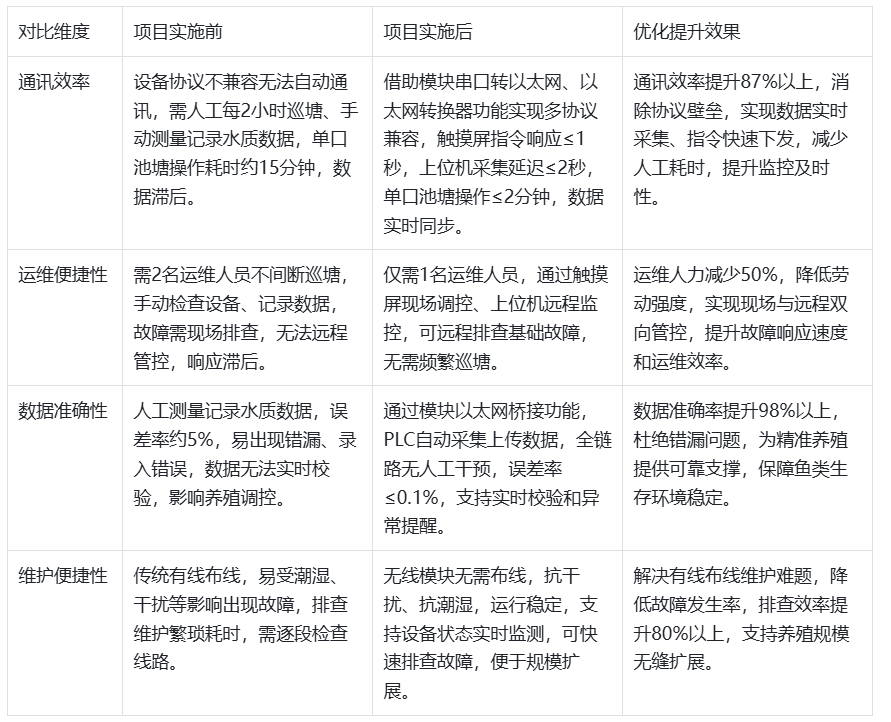

五、应用效果前后对比

六、网关未来发展趋势

结合水产养殖智能化升级需求与工业自动化发展趋势，以太网网关（含串口转以太网、以太网转换器、以太网桥接器类产品）未来将朝着以下方向发展：

1.  多协议兼容化：未来网关将进一步提升多协议兼容能力，支持Modbus、OPC UA等更多工业协议，实现“即插即用”，适配不同品牌水质传感器、PLC及终端设备，满足工厂化循环水养殖等复杂监控场景需求。

2.  无线化与高速化：采用5G、Wi-Fi 6等先进无线技术，提升传输速度与距离，降低延迟，增强户外抗干扰、抗潮湿能力，彻底替代传统有线连接，适配大型养殖基地的分散布局需求。

3.  智能化与集成化：集成边缘计算、故障预警功能，可对水质数据进行本地分析，及时预警水质异常与设备故障，支持远程运维；整合串口转以太网、数据采集等功能，实现一体化设计，部署更便捷，契合智慧渔业发展方向。

4.  国产化替代加速：国产网关性能已接近甚至超越进口产品，未来将实现核心芯片、软件自主可控，结合水产养殖场景提供定制化服务，推动水产养殖智能化领域国产化升级。

七、总结

本次规模化淡水养殖基地智能化监控项目，通过选用捷米特ETH-S7200-JM01-W无线以太网模块，成功解决了西门子200系列PLC与触摸屏、上位机的协议兼容难题，充分发挥模块串口转以太网、以太网转换器、以太网桥接器的核心功能，实现了养殖基地水质监测与设备控制的无缝协同。项目实施后，大幅提升了通讯效率、操作便捷性与数据准确性，降低了人工与维护成本，有效提升了鱼类成活率与养殖效益，是水产养殖领域多设备通讯升级的经典案例。

随着智慧渔业的持续发展，水产养殖的智能化、集约化需求将不断提升，串口转以太网、以太网转换器、以太网桥接器类产品的应用将更加广泛。捷米特ETH-S7200-JM01-W模块凭借兼容性强、部署便捷、稳定性高的优势，将在水产养殖智能化监控领域发挥重要作用，为同类PLC与多终端通讯项目提供可推广的解决方案，助力水产养殖行业实现数字化、智能化升级。

《具体内容配置过程及其他相关咨询请与武工留言交流》
