一、项目应用背景
某新能源商用车制造基地，在总装车间智能化输送线项目中，产线采用 “中央主控 + 分区执行” 的分布式控制架构。
· 中央控制系统：采用罗克韦尔 ControlLogix L73 PLC，基于 EtherNet/IP 协议。作为整线 “大脑”，负责整体生产节拍调度、AGV 调度指挥、全线安全联锁控制，以及总装工艺数据的下发与汇总。
· 分区执行单元：底盘装配、上装合装、内饰装配等关键区域，分别由多台三菱 iQ-R R04CPU PLC 独立管控，各区域采用 CC Link IE 总线连接本地伺服、滑撬输送设备和质量检测传感器。

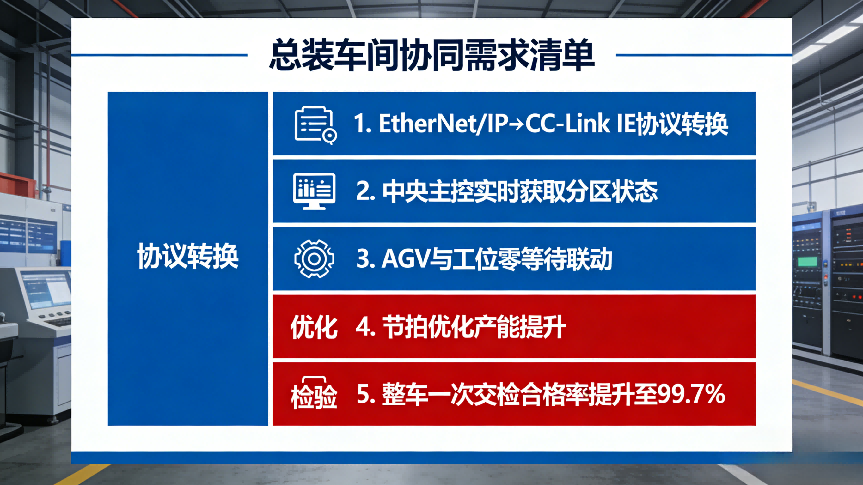

改造前，项目面临四大核心痛点：
1. 协议孤岛，协同受阻：EtherNet/IP 与 CC Link IE 原生不兼容，中央主控无法实时获取各分区设备的 “就绪 / 忙 / 故障” 状态信号，导致 AGV 小车与装配工位错位，常出现 “车等工位” 或 “工位等车” 的无效等待，严重影响生产效率。
2. 节拍失控，交付压力大：新能源物流车订单交付周期紧，由于各分区节拍无法通过中央系统精准对齐，导致整车合装工序频繁拥堵，生产线平衡率不足，难以达成月度产能目标。
3. 运维割裂，效率低下：运维团队需分别通过 Studio 5000 和 GX Works3 两个独立平台监控两套系统，一旦出现联动故障，跨系统排查耗时极长（平均 >3 小时），延误生产恢复。
4. 信号干扰，数据丢包：总装车间电动工具、悬挂链输送机密集，电磁干扰强，传统硬接线交互信号不稳定，导致误触发急停或指令执行错误，存在安全隐患。

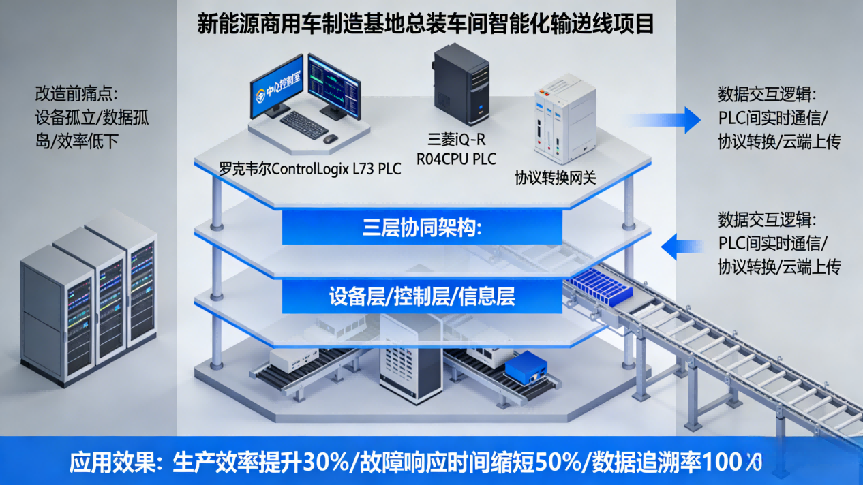

二、系统架构与数据交互
项目引入 EtherNet/IP 转 CC Link IE 协议转换网关，构建稳定的三层协同架构，不改动原有 PLC 硬件与核心程序。

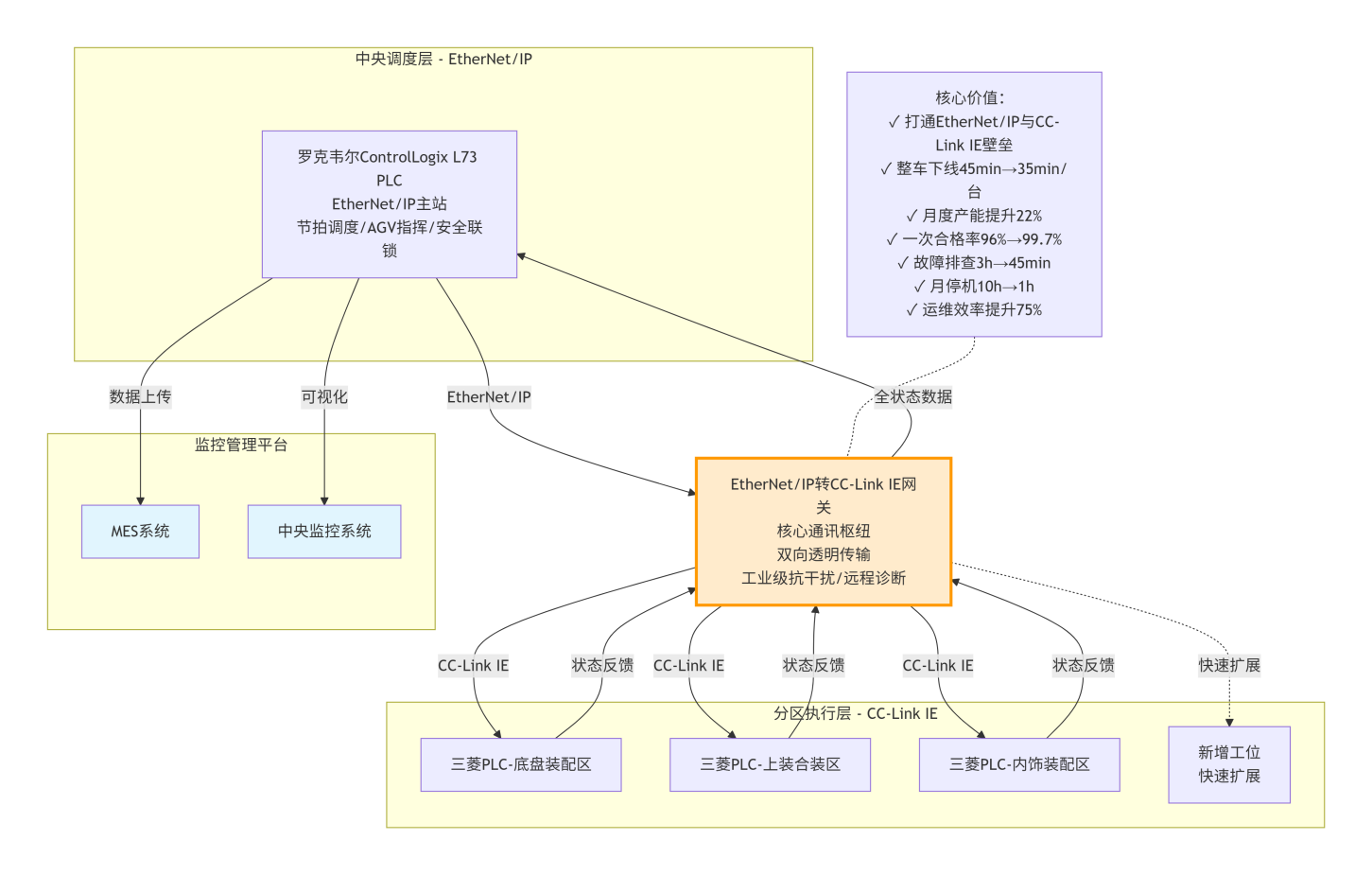

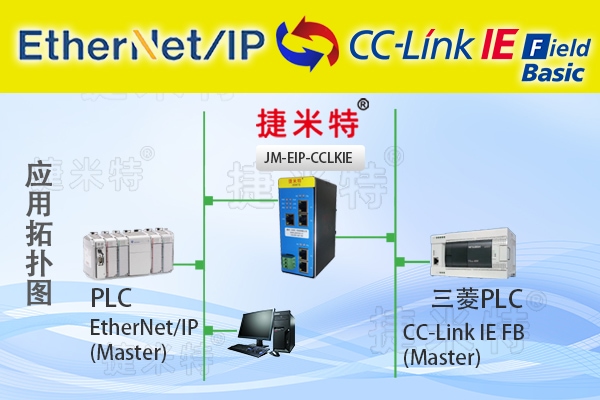

1. 系统拓扑架构
· 上层（调度层）：罗克韦尔 ControlLogix PLC（EtherNet/IP 主站），坐镇中央，统筹全局。
· 中层（转换层）：协议转换网关，作为核心通讯枢纽，部署在各分区控制柜旁，实现协议的无缝翻译与中转。
· 下层（执行层）：三菱 iQ-R PLC（CC Link IE 从站），负责本区域内的滑撬升降、机械手抓取、扭矩枪数据采集等具体执行动作。
2. 核心数据交互逻辑
系统实现指令与数据的双向透明传输：
· 下行控制指令：罗克韦尔 PLC 根据总装计划，下发 “AGV 到达指令、工位解锁信号、装配工艺参数” 等，经网关转换为 CC Link IE 协议，精准转发至对应分区的三菱 PLC，指挥设备动作。
· 上行状态反馈：三菱 PLC 实时采集 “设备运行状态、滑撬位置、扭矩数据、故障报警” 等信息，经网关转换为 EtherNet/IP 格式，回传至罗克韦尔 PLC 和上位机 MES 系统，实现全链路可视化。
三、系统运行与应用效果
系统稳定运行后，彻底解决了节拍与协同问题，实现了智能化升级：
1. 节拍同步，产能跃升：通过中央系统对全产线的实时监控与调度，消除了设备等待时间。AGV 小车与装配工位实现零等待联动，整车下线节拍从 45 分钟 / 台优化至 35 分钟 / 台，月度产能提升 22%。
2. 数据互通，质量可控：所有装配扭矩、拧紧数据通过网关实时汇总至罗克韦尔 PLC，实现了生产数据的全追溯。因装配不同步导致的漏装、错装问题基本杜绝，整车一次交检合格率从 96% 提升至 99.7%。
3. 运维高效，故障速解：管理人员只需在罗克韦尔监控界面即可查看全系统状态，网关具备的远程诊断功能将平均故障排查时间从 3 小时缩短至 45 分钟以内，运维效率提升 75%。
4. 抗干扰强，安全稳定：网关内置工业级隔离与抗干扰设计，在强电磁环境中保持零丢包、不误动作，非计划停机时间每月从 10 小时降至 1 小时以内，保障了 24 小时连续生产。
四、项目核心应用价值
1. 实现跨协议大一统：成功连接欧系主控与日系执行系统，打破协议壁垒，构建了统一的智能化生产指挥中枢。
2. 保障柔性生产：无需重构现有 PLC 系统，仅通过网关即可灵活调整产线布局和新增工位，完美适配新能源汽车多车型、小批量的混线生产模式。
3. 降本增效，资产保值：最大化保留原有设备投资，大幅降低硬件改造和软件重构成本，同时通过提升产能和合格率，直接创造显著经济效益。
4. 提升数字化水平：为车间 MES 系统提供了完整、实时的数据底座，为后续的工艺优化和智能制造升级提供了坚实的数据支撑。
