西门子200PLC借助PPI转以太网模块实现上位机远程监控与操作通讯应用案例

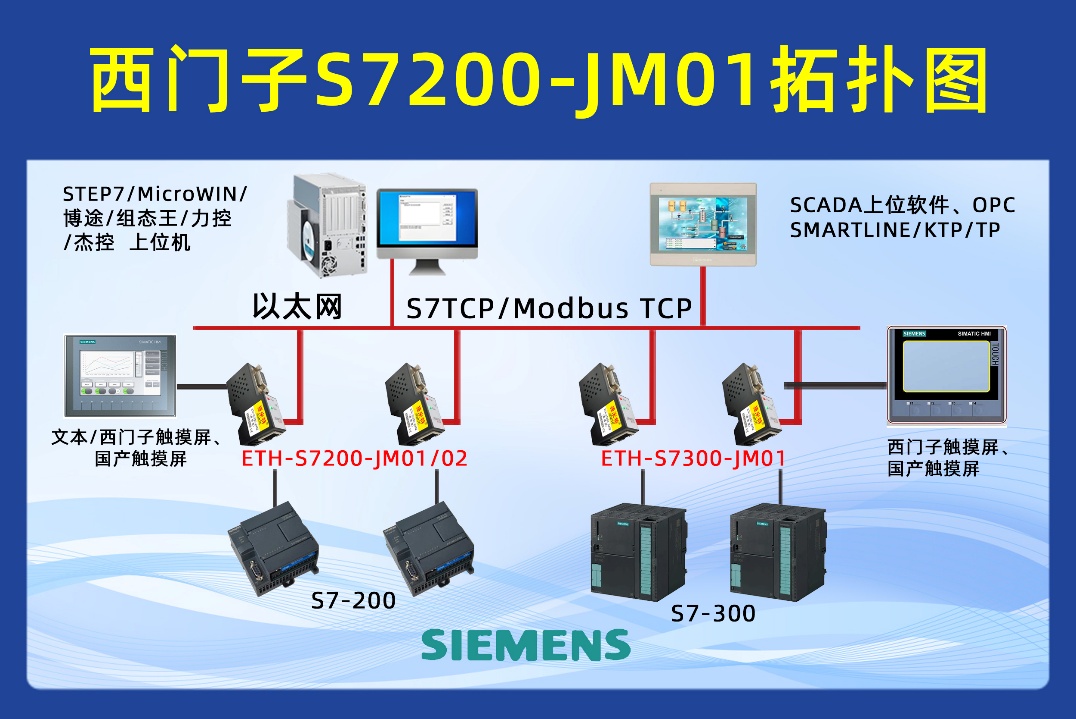

西门子200PLC借助PPI转以太网模块实现上位机远程监控与操作通讯应用案例(图1)

一、项目背景与需求

某中小型自动化加工厂现有3条生产线，核心控制设备采用西门子S7-200系列PLC及西门子SMART SR40 PLC，主要负责生产线启停、电机调速、物料输送等核心控制功能。此前，设备运行状态需人工现场巡检，PLC参数修改、故障排查需工程师到现场操作，不仅耗时费力，还存在故障响应滞后、生产数据无法实时统计的问题。

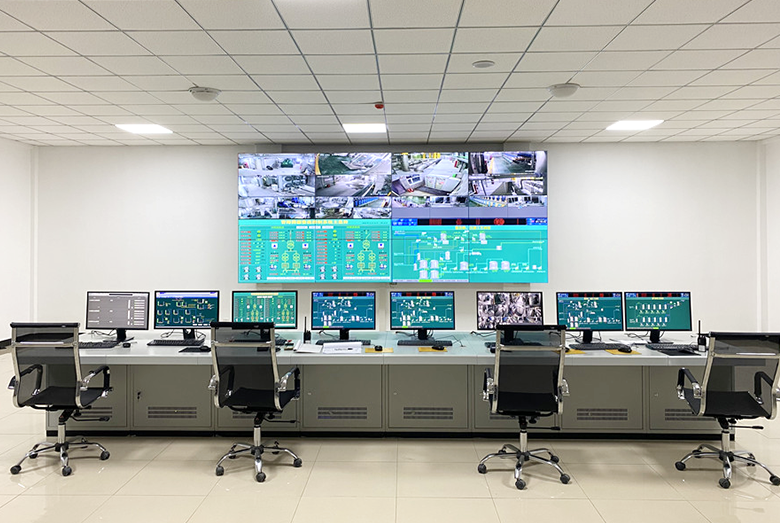

西门子200PLC借助PPI转以太网模块实现上位机远程监控与操作通讯应用案例(图2)

为解决上述痛点，企业需实现上位机远程监控与操作，要求通过以太网实现上位机与PLC的实时通讯，同时保留现场触摸屏操作功能。经选型对比，选用捷米特ETH-S7200-JM01直通型以太网模块，该模块可完美适配西门子S7200系列、SMART系列PLC，其X2扩展接口可直接连接西门子、PROFACE品牌触摸屏及西门子原装通讯电缆，无需额外转接设备，兼顾兼容性与便捷性。

二、核心设备清单

· 1. 以太网模块：捷米特ETH-S7200-JM01（直通型，适用于西门子S7200、SMART系列PLC以太网通讯，支持多主站通讯）；

· 2. PLC设备：西门子S7-200 CPU224XP2台、西门子SMART SR401台；

· 3. 上位机：研华工控机（型号：IPC-610L，配置Intel i5-12400处理器、8GB内存、512GB固态硬盘）；

· 4. 触摸屏：西门子TP700 2台、PROFACE GP4000系列 1台；

· 5. 辅助设备：西门子原装通讯电缆 3根、华为千兆交换机 1台、工业级网线若干。

三、系统架构设计

本项目采用“PLC +以太网模块+上位机、PLC”的架构，实现远程监控与现场操作双重管控：

1. 捷米特ETH-S7200-JM01模块直插式接入各PLC的PPI通讯端口，无需外接电源，即插即用，不占用PLC编程口；

2. 模块以太网口通过网线接入华为交换机，上位机与交换机连接，实现上位机与3台PLC的远程通讯；

3. 西门子TP700、PROFACE GP-4501TW触摸屏通过西门子原装通讯电缆，分别连接至对应ETH-S7200-JM01模块的X2扩展接口，实现现场参数设置、设备操控；

4. 上位机安装KingSCADA组态软件，实现3条生产线PLC运行数据的实时采集、状态监控、远程操作及历史数据查询。

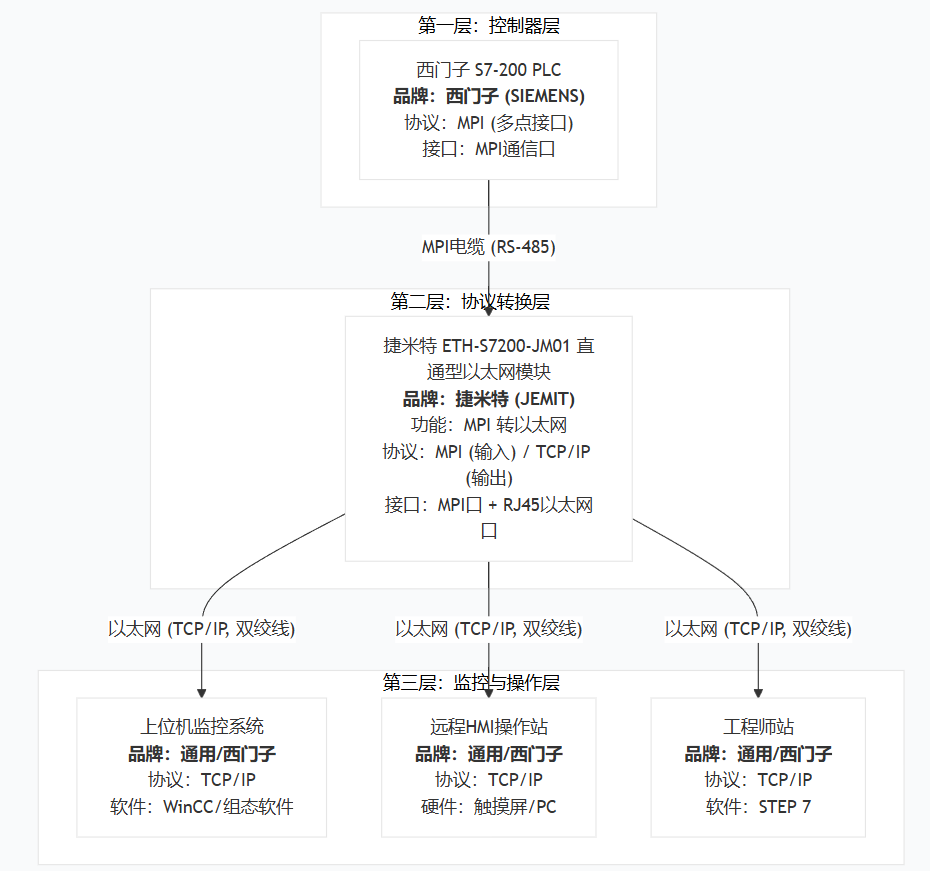

西门子200PLC借助PPI转以太网模块实现上位机远程监控与操作通讯应用案例(图3)

四、实施过程

1. 硬件安装与连接（断电操作，保障设备安全）

① 将3台捷米特ETH-S7200-JM01模块分别插入西门子CPU224XP、SMART SR40 PLC的PPI通讯端口，拧紧固定螺丝，确保接触可靠；

② 用西门子原装通讯电缆（6ES7901-3CB30-0XA0），将西门子TP700触摸屏连接至1号CPU224XP对应的ETH-S7200-JM01模块X2接口，PROFACE GP-4501TW触摸屏连接至SMART SR40对应的模块X2接口，另一台TP700连接至2号CPU224XP对应的模块X2接口；

③ 用工业网线连接各ETH-S7200-JM01模块的以太网口与华为交换机，上位机通过网线接入交换机，确保所有设备处于同一局域网；

④ 检查所有接线，确认无误后接通设备电源，模块PWR灯常亮、Link灯闪烁，说明硬件连接正常。

2. 模块参数配置

① 安装捷米特NetDevice配置工具，用Mini-USB线连接电脑与ETH-S7200-JM01模块，打开工具并搜索设备，读取模块默认IP（192.168.1.188）；

② 为3台模块分别分配静态IP（192.168.1.101、192.168.1.102、192.168.1.103），子网掩码设为255.255.255.0，与上位机IP（192.168.1.10）处于同一网段；

③ 启用S7TCP协议，设置PLC站号与PLC一致（1号、2号CPU224XP设为1、3，SMART SR40设为2），波特率设为187.5Kbps（自适应），配置数据映射区，将PLC V区变量映射至上位机可识别的寄存器；

④ 保存配置并重启模块，确保参数生效，此时模块PPI灯1秒闪烁一次，说明通讯正常。

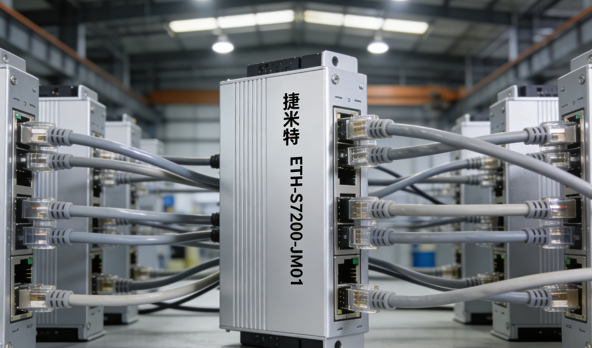

西门子200PLC借助PPI转以太网模块实现上位机远程监控与操作通讯应用案例(图4)

3. 上位机与触摸屏配置

① 上位机安装KingSCADA组态软件，添加“西门子S7-200以太网驱动”，分别输入3台ETH-S7200-JM01模块的IP地址与端口号（默认102），建立与PLC的通讯连接；

② 构建实时数据库，创建I/O点，对应PLC的电机运行状态、转速、物料流量等参数，采样周期设为500ms，设计监控界面，包含生产线总览、实时数据曲线、报警提示、远程操作按钮；

③ 触摸屏配置：西门子TP700通过WinCC Flexible软件配置，选择S7 TCP驱动，输入对应模块IP，导入PLC变量，设计现场操作界面；PROFACE GP-4501TW通过Pro-face Configurator软件配置，实现与PLC的通讯，保留现场启停、参数修改功能；

④ 测试通讯：上位机可实时显示3台PLC的运行参数，点击远程操作按钮可控制生产线启停，触摸屏可同步显示并操作，数据传输稳定无延迟。

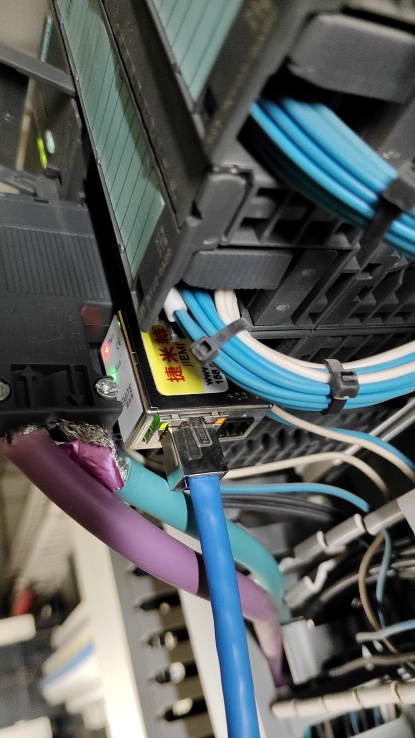

西门子200PLC借助PPI转以太网模块实现上位机远程监控与操作通讯应用案例(图5)

五、应用效果与总结

项目实施后，实现了3条生产线的上位机远程监控与操作，工程师无需现场值守，即可通过上位机实时查看PLC运行状态、修改参数、排查故障，故障响应时间从2小时缩短至30分钟以内；ETH-S7200-JM01模块的X2扩展接口完美兼容西门子、PROFACE触摸屏及西门子原装通讯电缆，现场操作与远程监控互不干扰，保留了原有操作习惯。

该方案无需更换原有PLC设备，成本可控、实施简便，捷米特ETH-S7200-JM01串口转以太网模块的高兼容性与稳定性，有效解决了西门子S7200、SMART系列PLC以太网通讯难题，提升了生产效率，降低了运维成本，适用于各类中小型自动化场景的远程升级改造。
