一、项目背景与核心痛点

某自动化生产线项目采用西门子 S7-200 SMART PLC作为核心控制单元，负责现场逻辑控制与数据采集。随着生产规模升级，项目需接入西门子 S7-1200 PLC实现多机协同，并通过上位机（PC）、HMI 进行集中监控。但 S7-200 SMART 原生以太网口被占用且支持的PPI 协议无法直接与支持以太网通讯的设备交互，导致以下问题：

1. 数据孤岛：S7-200 SMART 与 S7-1200 之间无法直接通讯，生产数据无法实时共享，协同控制难以实现。

2. 监控受限：传统 RS485 通讯速率低、距离短，无法满足上位机对生产数据的实时监控与历史追溯需求。

3. 兼容性差：国产触摸屏与 S7-200 SMART 的 PPI 协议适配性差，通讯不稳定，影响操作效率。

二、解决方案：捷米特 ETH-S7200-JM02 PLUS 以太网处理器

为破解上述难题，项目引入捷米特ETH-S7200-JM02 PLUS 桥接型 PPI 以太网处理器，通过协议转换与网口扩展，构建高效稳定的工业以太网通讯网络。

核心功能亮点

1. 双网口设计，支持 Modbus TCP：模块配备两个以太网口，可直接连接 S7-1200 PLC、上位机（PC）等支持 Modbus TCP 协议的设备，实现双向数据交换。

2. 顶端九针口，适配国产屏：保留标准九针串口，完美兼容西门子及国产触摸屏（如昆仑通态、威纶通），无需额外转换模块，降低改造成本。

3. 协议转换，无缝对接：内置 PPI 与 Modbus TCP 协议转换功能，无需修改 S7-200 SMART 原有程序，即可实现与以太网设备的透明通讯。

三、实施过程与效果对比

实施前

• 通讯方式：S7-200 SMART 通过 RS485 串口连接国产触摸屏，数据传输速率仅 9.6kbps，存在延迟与丢包问题。

• 多机协同：S7-200 SMART 与 S7-1200 之间无直接通讯通道，需通过中间继电器或人工干预实现数据同步，效率低下。

• 监控能力：上位机无法实时获取 S7-200 SMART 的生产数据，无法进行远程监控与故障诊断。

实施后

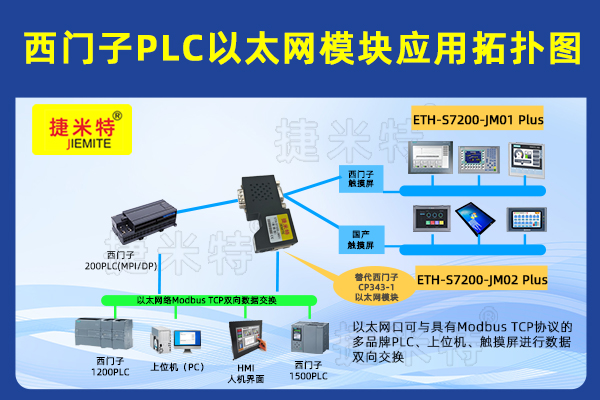

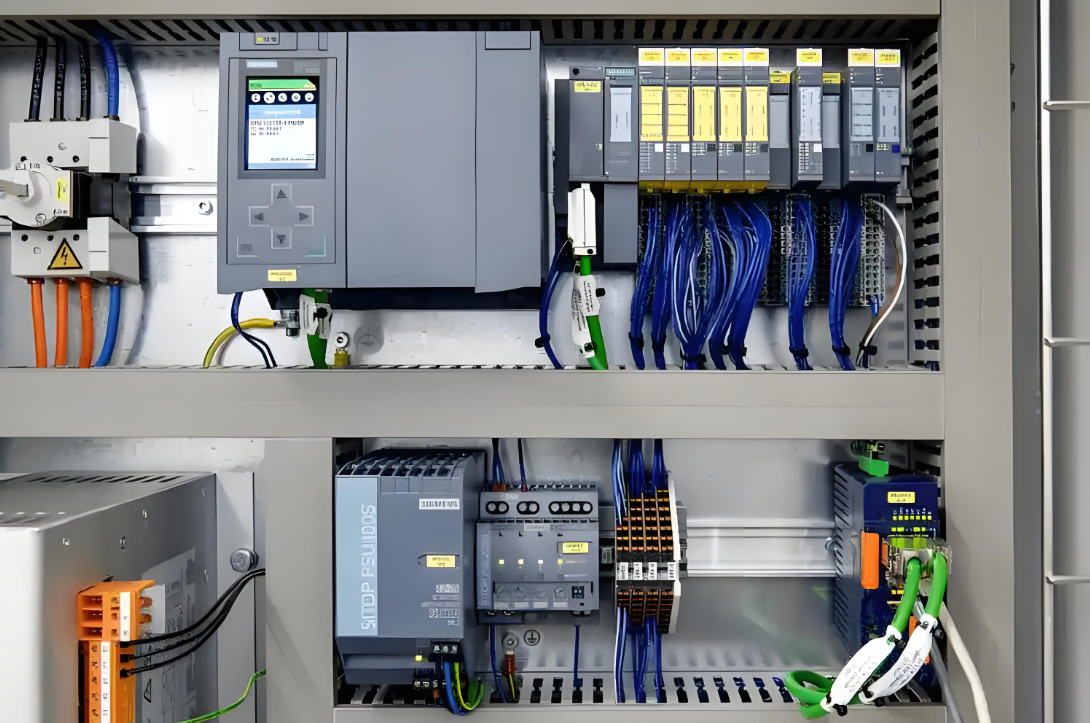

1. 设备连接：

◦ 将捷米特 ETH-S7200-JM02 PLUS 的 PPI 口与 S7-200 SMART 的 RS485 口连接。

◦ 模块的一个以太网口连接 S7-1200 PLC，另一个以太网口连接上位机（PC）与 HMI。

◦ 顶端九针串口连接国产触摸屏，实现本地操作与数据显示。

2. 协议配置：

◦ 在模块中配置 PPI 与 Modbus TCP 的映射关系，将 S7-200 SMART 的 I/O 点、寄存器数据映射为 Modbus TCP 寄存器地址。

◦ S7-1200 与上位机通过 Modbus TCP 协议读取 / 写入映射数据，实现透明通讯。

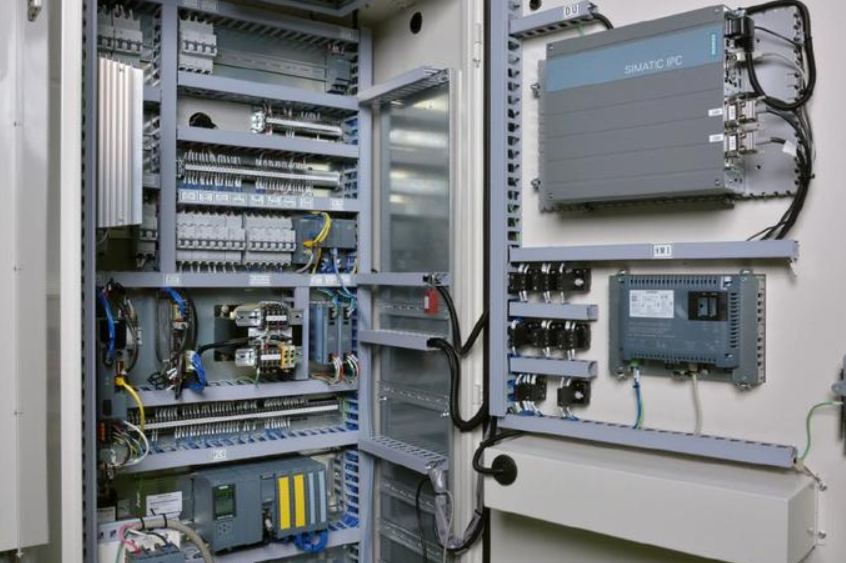

3. 效果提升：

◦ 数据实时共享：S7-200 SMART 与 S7-1200 之间数据传输延迟 < 10ms，实现了生产线的精准协同控制。

◦ 监控效率提升：上位机可实时采集生产数据，支持远程监控与故障报警，生产响应时间缩短 50%。

◦ 兼容性增强：国产触摸屏与 S7-200 SMART 通讯稳定，操作响应速度提升 3 倍，无丢包现象。

四、项目总结

通过引入捷米特 ETH-S7200-JM02 PLUS 以太网通讯处理器，该项目成功解决了西门子 S7-200 SMART 与以太网设备的通讯壁垒，实现了多机协同与集中监控。模块的双网口设计、Modbus TCP 支持及国产屏适配功能，为工业自动化项目提供了高性价比的以太网升级方案，显著提升了生产效率与设备兼容性。
