一、项目背景与通讯痛点

某精细化工生产装置，现场分布大量ModbusRTU协议电力仪表、温度及流量采集设备，采集装置用电、工艺温度、介质流量等关键现场数据。现场存在两套独立上位主站系统，DCS控制系统承担生产工艺控制、设备联锁保护；EMS能源管理系统负责能耗数据统计、报表生成与能耗分析。

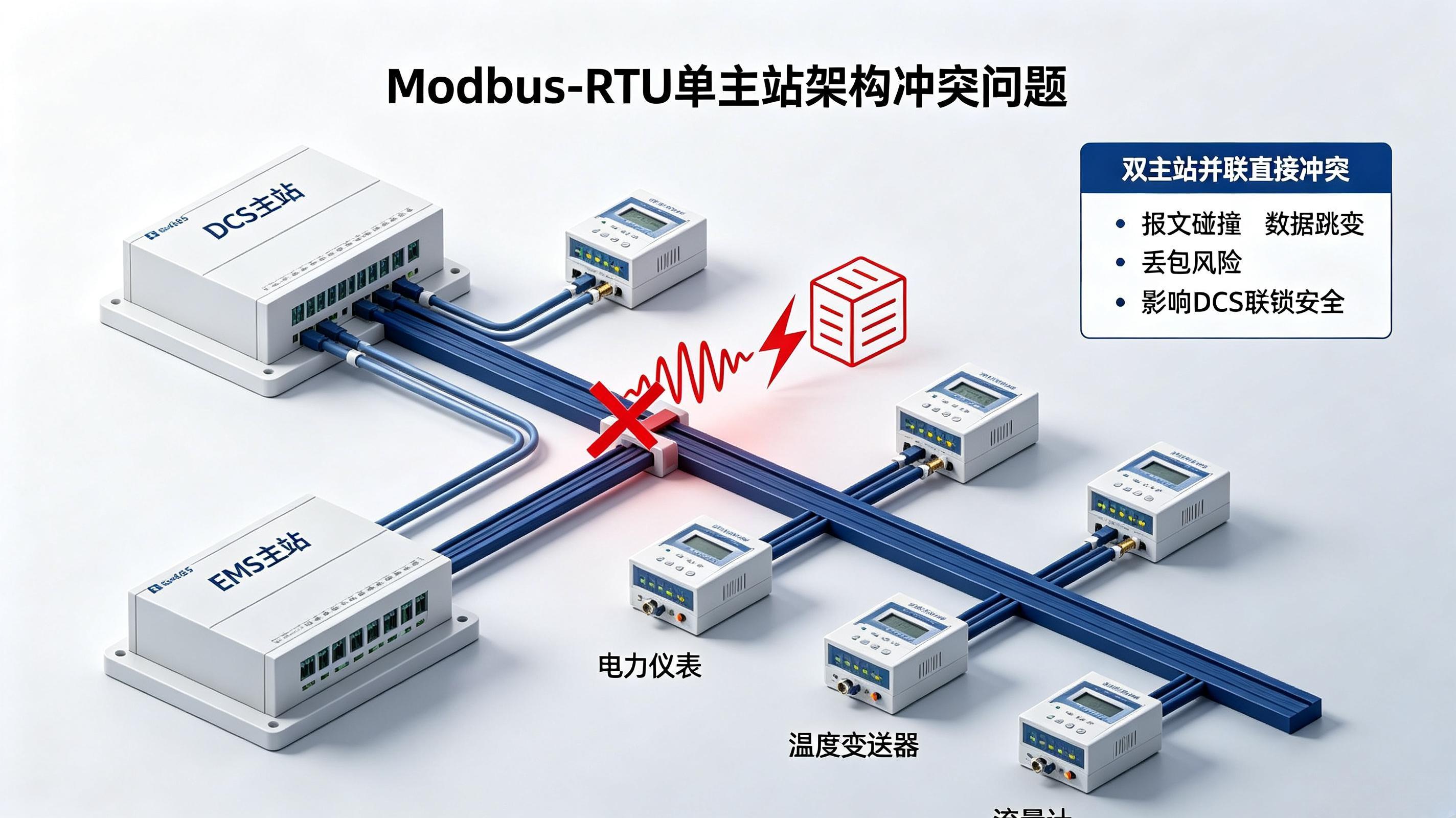

ModbusRTU总线本身为单主站架构，不支持多主站同时访问同一总线设备。若直接将DCS、EMS两套主站并联接入同一条RS485总线，会产生报文冲突，出现数据丢包、数值跳变等问题，极端情况下会干扰DCS工艺联锁，带来安全生产隐患。

常规改造方案要么做软件分时轮询，系统实时性受限、后期维护繁琐；要么更换带双串口的现场仪表，项目成本大幅增加。项目要求保留现有DCS、EMS系统组态，不更换现场仪表，实现两套主站可同时稳定获取现场设备数据。

二、现场应用工况与改造需求

化工车间控制柜内挂载多台ModbusRTU从站仪表，DCS与EMS两套主站均需要读取现场仪表数据，DCS用于工艺控制联锁，EMS用于能耗统计分析。改造核心需求：

1. DCS、EMS两套主站可并行读取同一批现场RTU仪表数据，两套系统业务互不干扰；

2. 不改动DCS、EMS原有程序组态，充分利旧现有现场仪表与布线；

3. 具备设备通讯异常告警能力，快速定位现场仪表故障；

4. 适配化工车间复杂电磁环境，控制柜DIN导轨安装。

三、系统整体解决方案

本项目采用捷米特JM-TCP-TCP多主多从智能Modbus网关作为通讯中转核心。网关作为RS485总线侧唯一主站，主动采集所有现场ModbusRTU仪表数据，并将数据缓存至网关本地。

网关以太网侧提供ModbusTCP从站服务，DCS、EMS作为两套独立TCP主站，直接读取网关内部缓存数据，不再直接访问现场RS485总线，从根源规避多主站总线冲突问题。

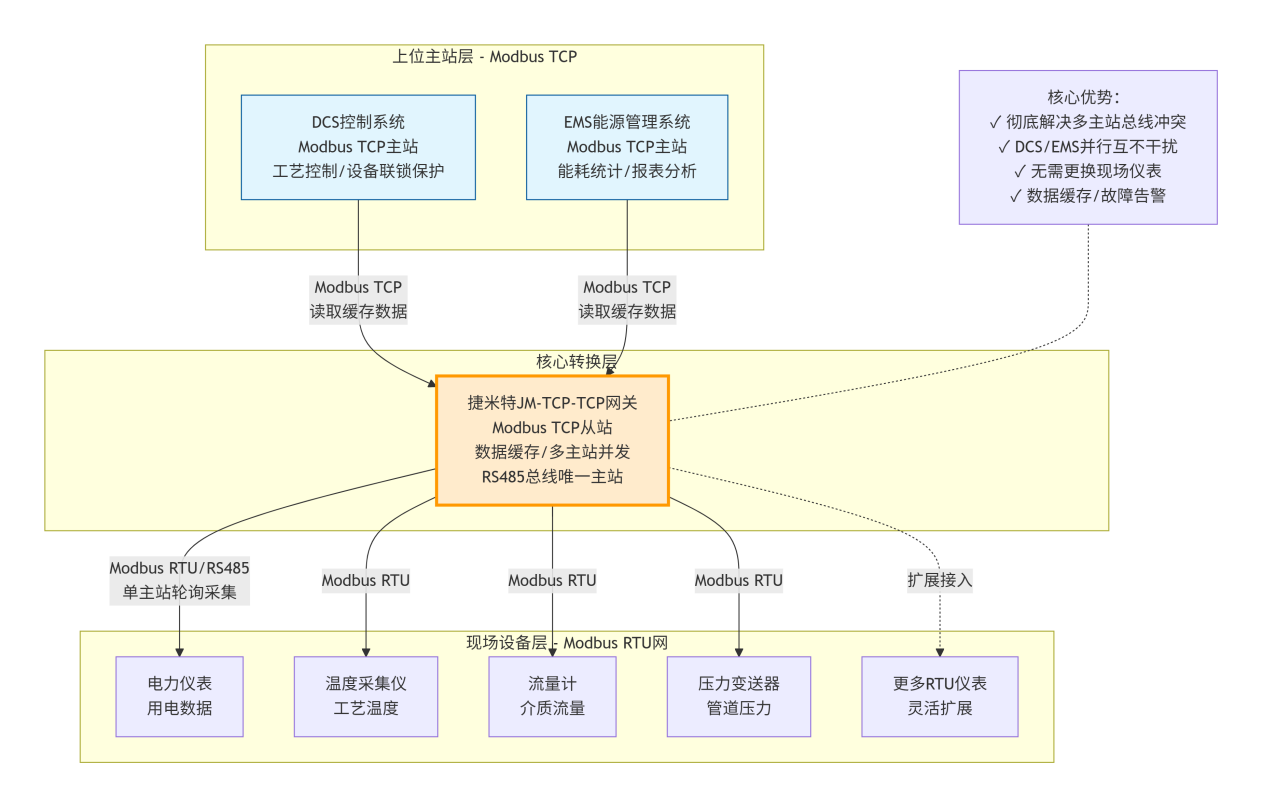

系统架构

四、现场调试与功能实现

通过网关内置WEB网页完成业务配置，无需复杂编程。配置完成重启后，网关自动周期性采集现场仪表数据并完成本地缓存。DCS、EMS分别建立以太网连接访问网关，读取缓存的现场测点数据。

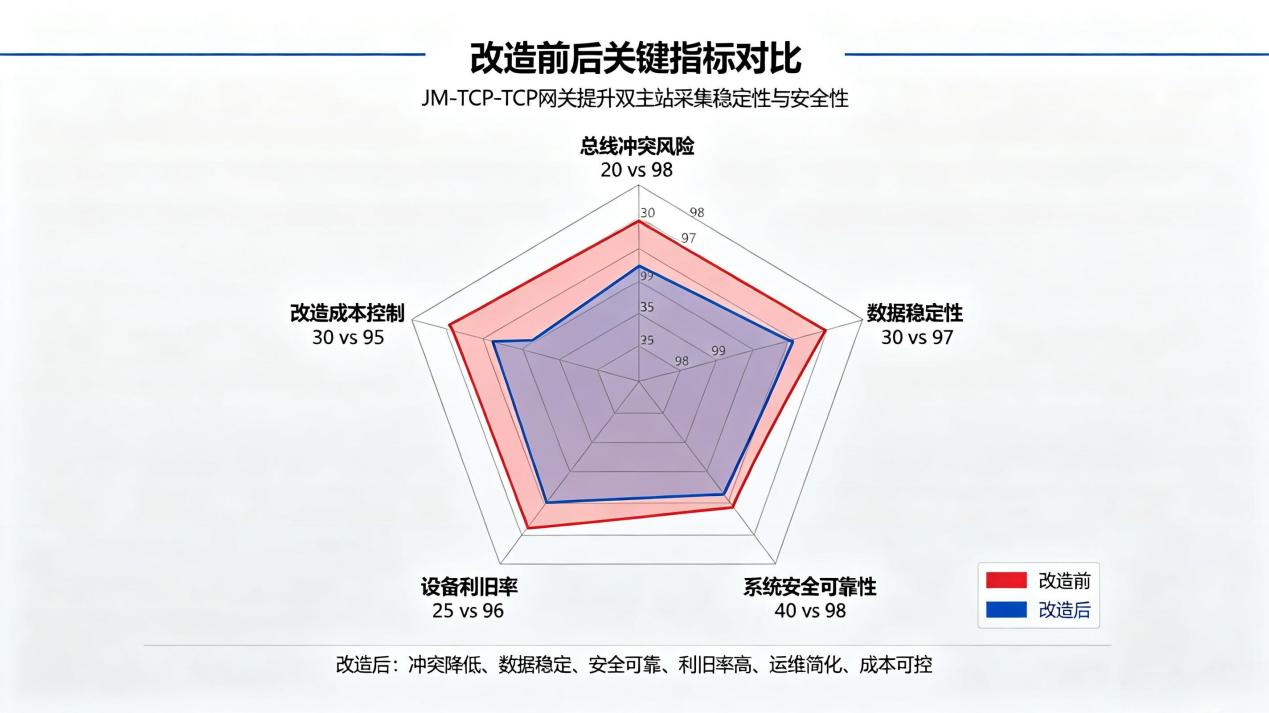

系统投运后达成效果：

1. DCS、EMS两套主站独立并发工作，不存在总线抢占冲突，无数据跳变、丢包现象；

2. DCS获取工艺测点保障生产联锁可靠运行，EMS稳定采集能耗数据完成统计报表；

3. 现场仪表断线、故障时，网关输出故障告警信息，两套上位系统均可接收报警，便于运维人员快速排查；

4. 上位系统原有程序、画面全部保留，仅调整通讯访问目标，改造实施工作量小。

五、项目应用成效与价值总结

借助JM-TCP-TCP网关模块的数据缓存与多主站并发访问能力，解决化工场景DCS、EMS两套主站同时访问同一组RTU设备的通讯难题。项目完整利旧原有仪表与上位系统，规避多主站冲突带来的生产安全风险，实现一套现场数据同时供给生产控制、能源管理两套业务，降低硬件投入。该方案可复制应用于化工、热电、冶金等同时部署DCS与EMS系统的工业场景。
