一、项目背景与通讯痛点

某热电联产项目，锅炉辅机、循环水系统配置多台 ModbusRTU采集终端，采集风机、水泵的运行状态、电气参数、温度压力等现场信息。项目配置两套上位主站，DCS 负责机组生产控制与设备联锁保护；EMS 能源管理系统完成全厂水、电、热能耗采集，实现能耗对标与节能分析。

ModbusRTU 总线仅支持单主站工作，DCS、EMS 直接同时轮询现场 RTU 终端会造成总线报文紊乱，通讯时断时续，一旦 DCS 无法可靠读取辅机状态，将直接威胁机组安全运行。

现场线缆已经敷设完毕，不允许重新布线；DCS、EMS 软件版本已经固化，不允许大规模修改程序逻辑，同时不希望替换现有现场 RTU 采集终端，需要一套可靠方案实现两套主站同时获取辅机设备数据。

二、现场应用工况与改造需求

现场多条RS485总线接入多台辅机ModbusRTU采集终端，DCS、EMS 均需要读取辅机运行参数；DCS 保障设备联锁实时性，EMS 完成能耗统计。

改造核心需求：

1. DCS、EMS 两套主站并行采集现场 RTU 终端数据，互不影响；

2. 利旧现有布线、现有 RTU 终端，不改动两套上位系统原有程序逻辑；

3. 支持通讯故障告警，方便定位故障设备；

4. 适配热电厂控制柜高温、强电磁干扰工况，支持 DIN 导轨安装。

三、系统整体解决方案

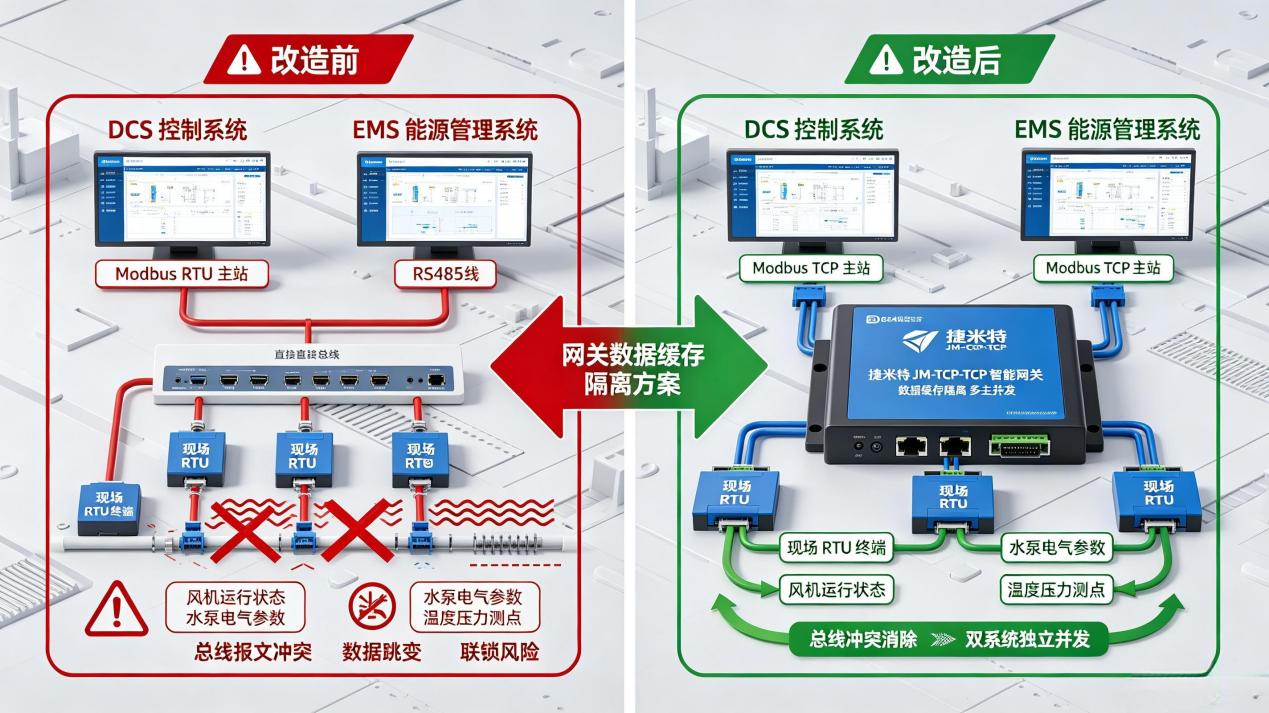

控制柜部署捷米特多主多从智能 Modbus 网关。网关作为 RS485 侧唯一主站，对接多条现场 RS485 总线，主动采集全部辅机 RTU 终端数据并在网关本地完成缓存。

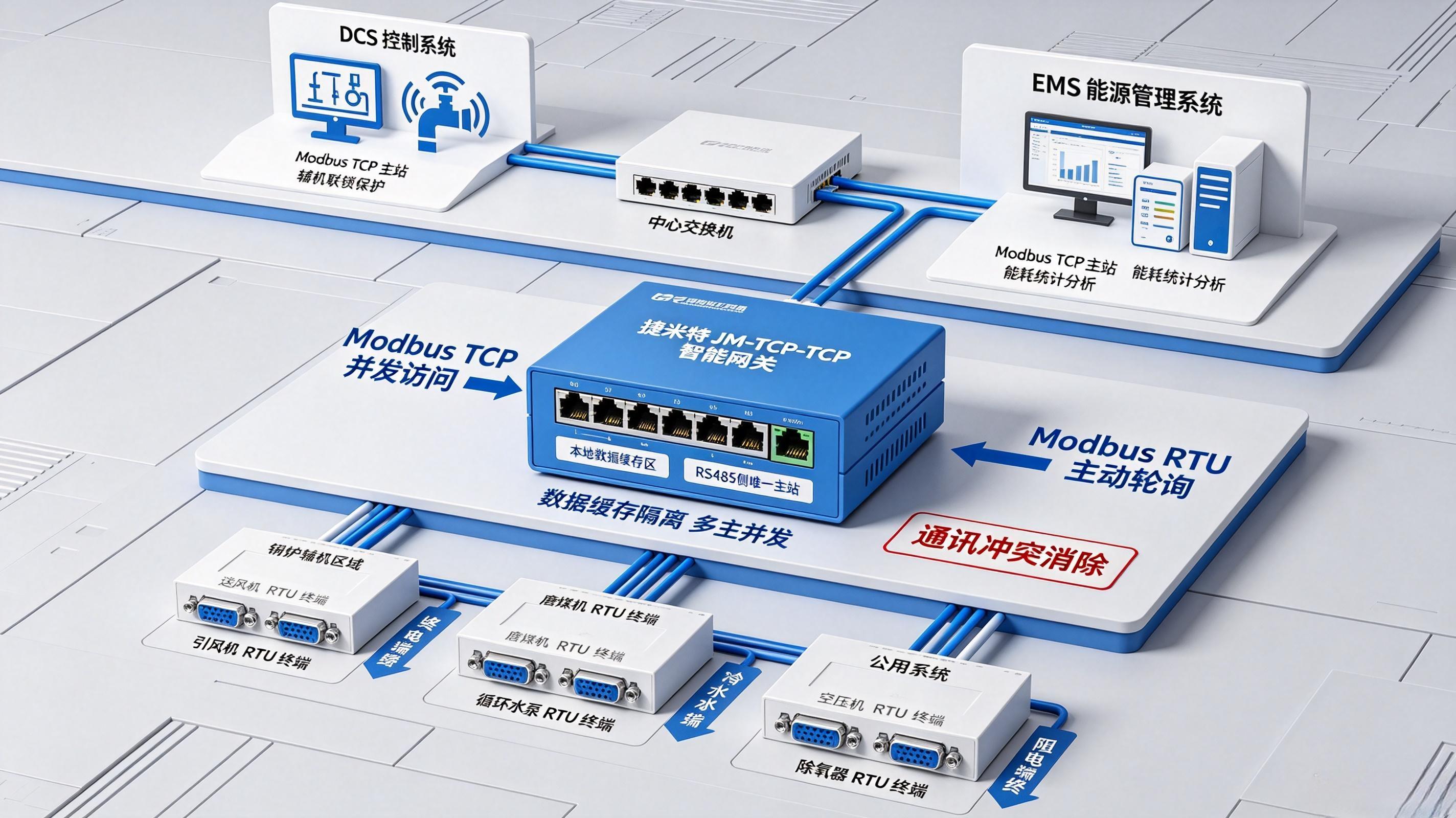

网关以太网侧提供 ModbusTCP 从站服务，DCS、EMS 作为独立 TCP 主站读取网关缓存数据，两套上位不再直接访问现场 485 总线，彻底避免多主站总线冲突。

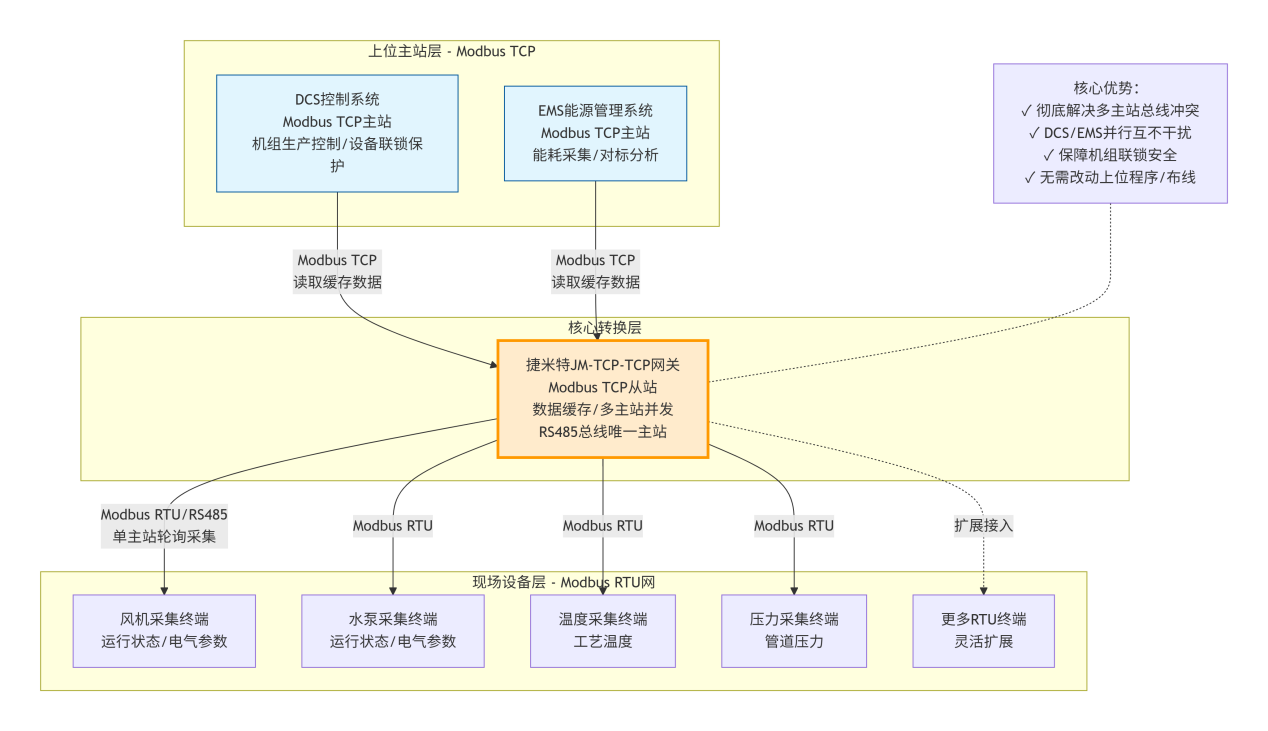

系统架构

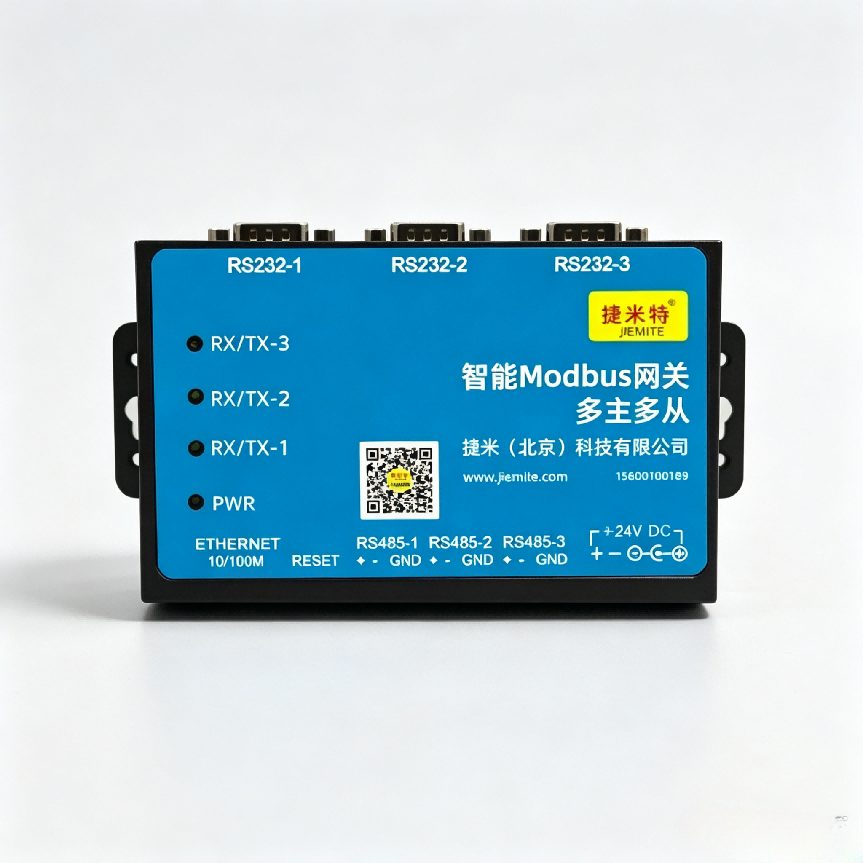

网关具备电气隔离防护，可抵抗现场强电磁干扰，标准 DIN 导轨安装，适配热电控制柜安装条件。

四、现场调试与功能实现

通过网关 WEB 管理页面完成配置，保存重启后网关自动轮询所有现场 RTU 终端，完成数据缓存。DCS 与 EMS 分别建立 ModbusTCP以太网连接访问网关，读取缓存后的设备测点。

正式投运后实现以下功能：

1. DCS、EMS 独立并发访问，不存在总线抢占冲突，通讯稳定，无数据异常、报文报错；

2. DCS 可靠获取辅机运行状态，保障机组联锁保护正常执行；EMS 稳定采集能耗数据，支撑全厂能耗统计分析；

3. 现场 RTU 终端断电、线路故障时，网关输出故障告警，DCS 画面、EMS 平台均可接收报警，快速定位故障点位；

4. 全部复用原有现场设备与布线，上位程序无需改动，项目落地周期短。

五、项目应用成效与价值总结

网关依靠主动采集缓存、多TCP主站并发访问能力，解决热电项目DCS控制系统与EMS能源管理系统双主站访问同一批 ModbusRTU设备的通讯痛点。项目最大化利旧原有设备，规避总线冲突带来机组安全隐患，一套现场数据同时支撑生产控制和能源管理业务，节约项目投资。该方案同样适用于垃圾焚烧、制药、冶金等 DCS+EMS 共存的工业场景。
