一、项目背景

某大型智能物流企业新建自动化立体仓库，项目包含高层货架、堆垛机、输送线、分拣机、AGV 调度系统、视觉扫码系统和上位 WMS 仓储管理系统。其中，堆垛机行走轴、提升轴、货叉轴及输送线分拣工位采用 EtherCAT 总线控制，要求伺服运动响应快、同步精度高、数据传输稳定。

由于立体库货架高度高、输送线跨度大，部分 EtherCAT 从站设备距离中控控制柜较远，超出普通 EtherCAT 铜缆 RJ45 单段 100 米传输极限。同时，现场存在变频器、电机启动、传感器频繁切换、扫码设备数据上传等多种干扰源，导致传统铜缆网络在长时间运行中出现通讯抖动、丢包、伺服报错、堆垛机定位偏差等问题，影响仓储系统连续运行效率。

为解决远距离传输与电磁干扰问题，项目采用捷米特 JM-Fiber-ECAT EtherCAT 光端机，通过光纤介质实现 EtherCAT 总线信号远距离透明传输，在不改变原有总线协议和 PLC 程序的前提下，提升通讯稳定性与系统可靠性。

二、现场工况与改造难点

1. 传输距离超出铜缆极限 立体库堆垛机、输送线末端分拣工位与中控柜之间距离较远，普通 EtherCAT 铜缆单段最大支持 100 米，无法满足远距离布线需求。

2. 运动控制对实时性要求高 堆垛机行走、提升、货叉伸缩及分拣线伺服工位需要较高同步精度，通讯延迟或抖动可能导致定位偏差、运行不稳、货物抓取失败。

3. 现场干扰源较多 现场变频器、电机、传感器、扫码枪、AGV 充电及无线调度设备集中，容易对铜缆传输产生电磁干扰，造成总线报文错误和设备异常。

4. 要求不改动原有控制程序 客户希望保留现有 EtherCAT 控制逻辑、PLC 程序、伺服参数和设备组态，避免大规模二次开发，降低改造风险与实施周期。

5. 设备需要适应自动化仓库连续运行 立体库通常为长时间连续运行场景，设备需具备稳定工业级性能，适应导轨安装、宽温供电、抗震动、抗干扰等要求。

6. 运维排查需要直观便捷 现场设备分布在货架区、输送线区和分拣区，运维人员需要通过设备指示灯快速判断电源、光纤链路和总线状态，缩短故障定位时间。

三、系统解决方案

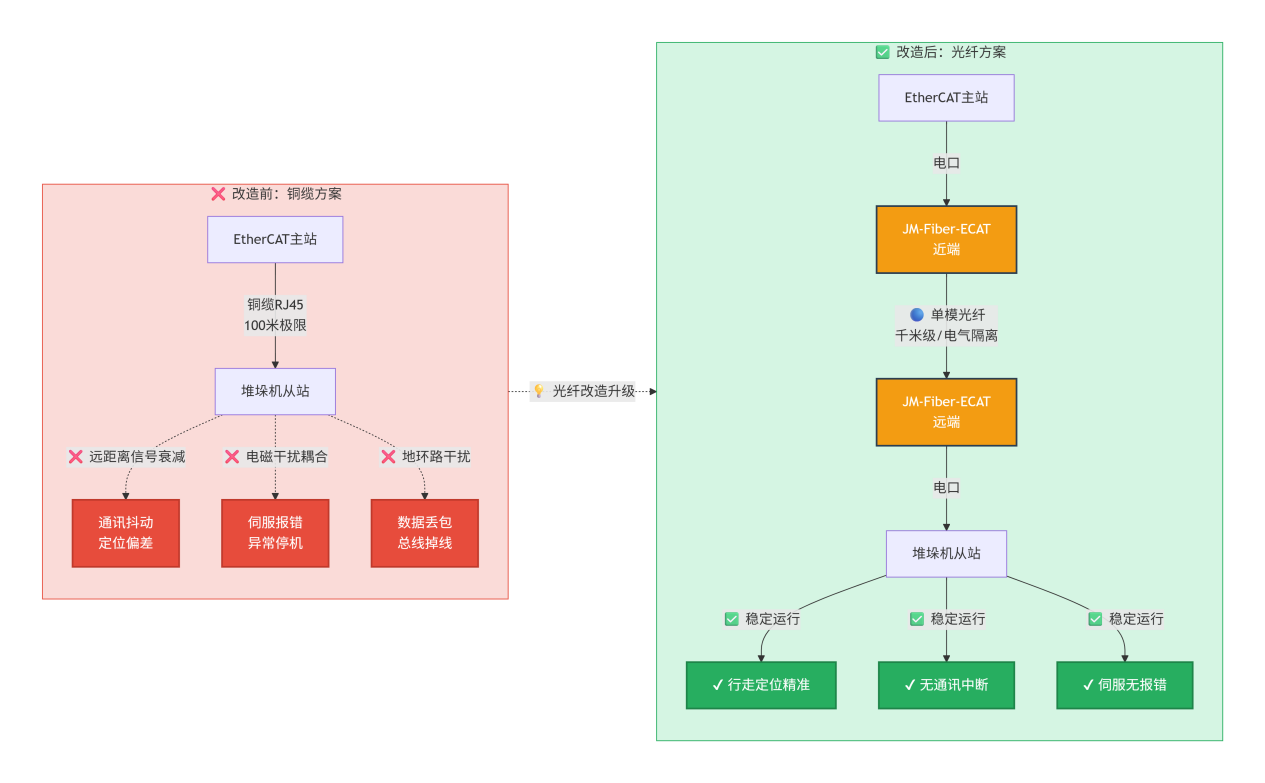

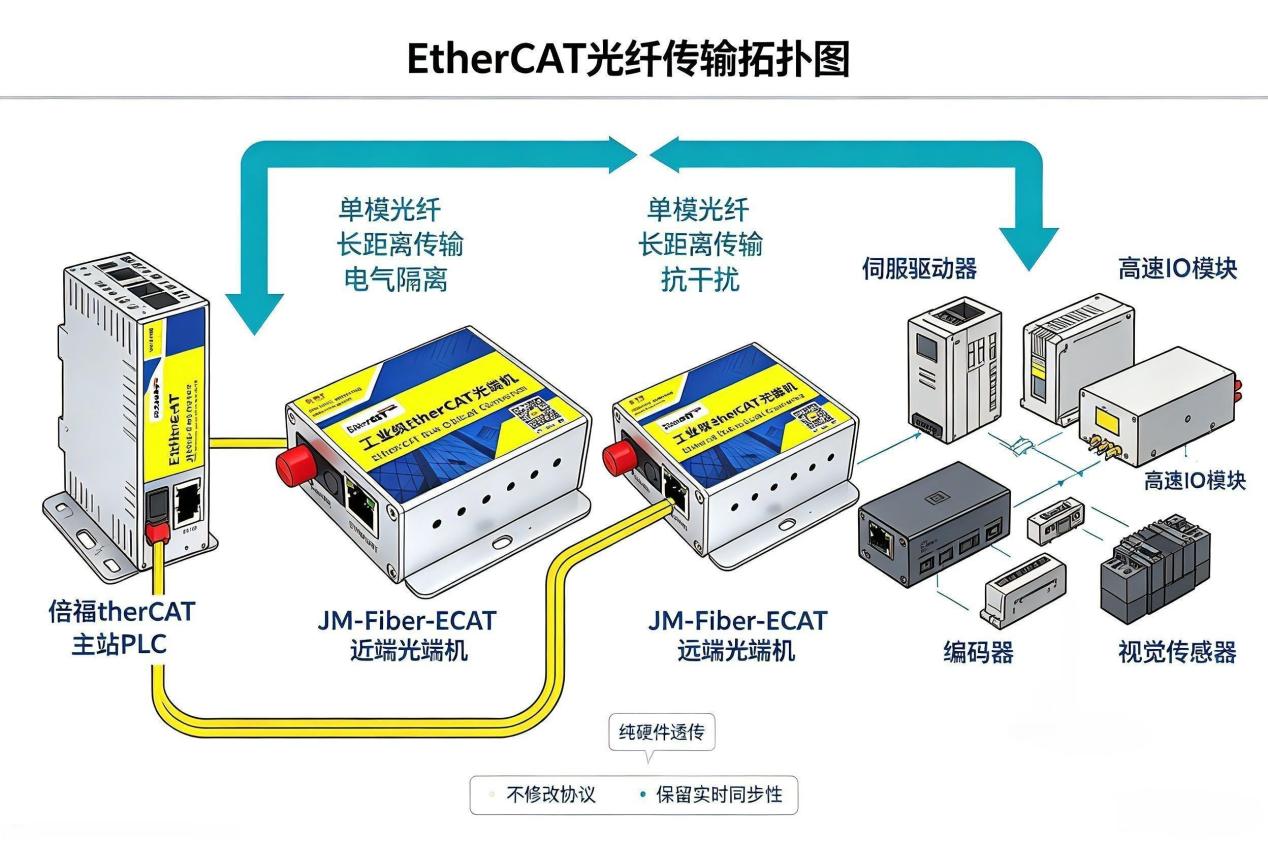

本项目采用捷米特JM-Fiber-ECAT EtherCAT 光端机构建远距离 EtherCAT 光纤传输链路。系统在中控控制柜侧部署近端光端机，接入倍福或西门子 EtherCAT 主站 PLC；在堆垛机控制箱、输送线远程控制柜、视觉分拣工位等位置部署远端光端机，通过单模光纤实现 EtherCAT 信号远距离传输。

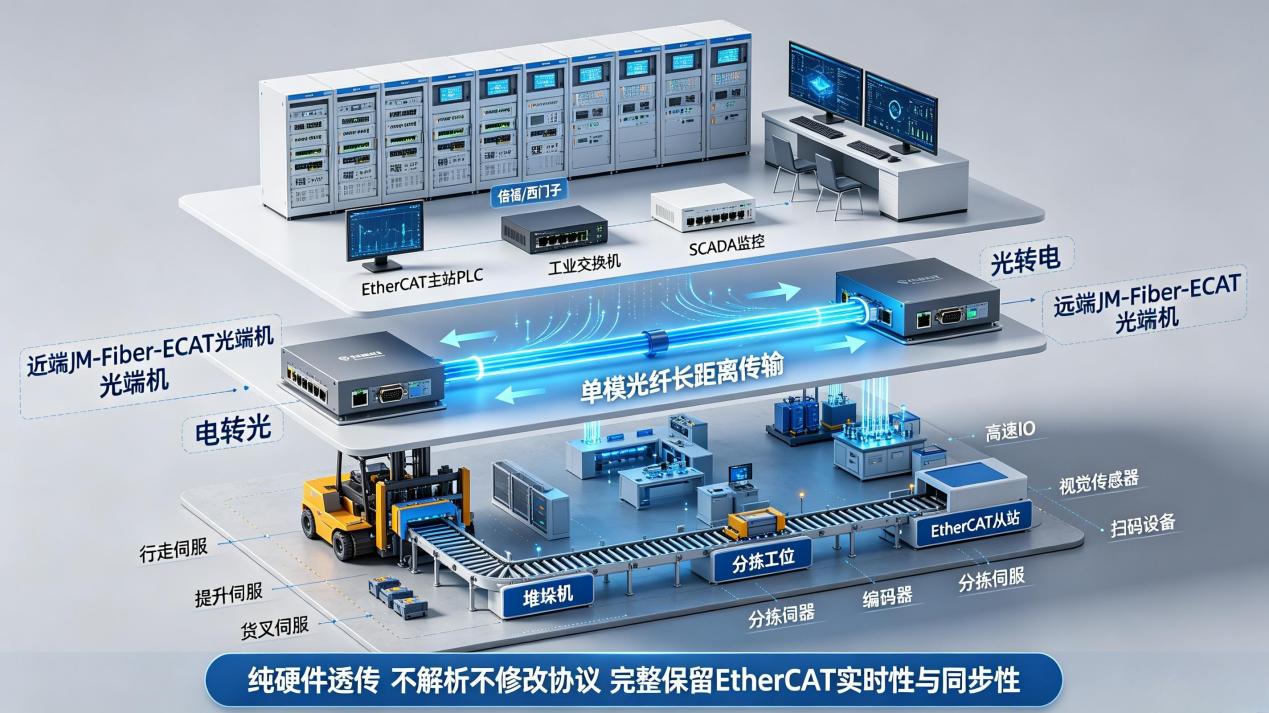

捷米特工业总线光端机采用纯硬件透传机制，不解析、不修改上层协议，完整保留 EtherCAT 总线原有实时性与同步性。该产品兼容 EtherCAT、Profinet、Profibus-DP、Modbus RTU/TCP、CAN、CANopen、DeviceNet 等主流工业协议，后续仓库内其他总线设备如 Profinet 输送线、CANopen 传感器网络、Modbus 扫码采集系统等，也可采用同系列产品统一规划。

在堆垛机场景中，远端光端机直接连接行走轴伺服、提升轴伺服、货叉伺服、编码器和 IO 模块；在分拣线场景中，远端光端机连接分拣伺服、视觉传感器、扫码枪和高速 IO 模块。光纤链路实现电气隔离，减少地环路干扰和电磁耦合影响。

设备采用 DIN35mm 导轨安装方式，适配仓库控制柜内安装空间；支持 18~36VDC 宽压供电，适应工业现场 24V 直流供电环境；工作温度范围宽，可满足自动化仓库长时间连续运行要求。机身配备电源、总线、光纤链路状态指示灯，方便现场运维人员快速判断设备状态。

四、调试实施与运行效果

项目实施过程中，JM-Fiber-ECAT光端机采用即插即用方式，无需复杂配置软件。现场主要完成电源接线、EtherCAT电口连接和光纤链路对接，无需修改原有 EtherCAT主站程序和从站设备组态，有效缩短了调试周期。

系统上线后，主要效果如下：

1. 解决远距离传输问题 通过单模光纤链路，EtherCAT 总线信号可覆盖堆垛机高层货架和长距离输送线，突破铜缆 100 米传输限制。

2. 提升抗干扰能力 光纤介质实现电气隔离，降低电机、变频器、传感器切换带来的电磁干扰，减少总线丢包和通讯抖动。

3. 保留原有控制逻辑 纯硬件透传方案不改变 EtherCAT 协议，不影响原有 PLC 程序、伺服参数和运动控制逻辑，降低改造风险。

4. 提高堆垛机定位稳定性 远距离通讯稳定后，堆垛机行走、提升和货叉动作数据传输更加可靠，定位偏差和异常停机现象减少。

5. 视觉分拣数据传输更稳定 视觉传感器、扫码设备和分拣伺服之间的数据交互更加稳定，有利于提升分拣效率和识别准确率。

6. 运维排查更加直观 设备面板指示灯可快速显示电源状态、光纤链路状态和总线状态，便于运维人员判断断纤、电源异常或总线故障。

五、项目总结与应用价值

本案例表明，捷米特JM-Fiber-ECAT  EtherCAT 光端机适用于物流立体库、自动化输送线、分拣系统、堆垛机控制等远距离 EtherCAT 总线应用场景。通过光纤传输方案，可以在不改变原有控制程序的前提下，解决铜缆距离不足和现场电磁干扰问题。

该方案的核心价值在于：纯硬件透传保留EtherCAT实时性，光纤传输解决长距离布线，电气隔离抑制电磁干扰，同系列产品支持多总线统一选型。

未来，随着仓库自动化程度提升，输送线、分拣线、堆垛机、AGV 调度、视觉识别和 WMS 系统之间的数据交互会更加频繁，采用工业总线光端机实现远距离、高可靠、抗干扰的总线传输，将成为智能物流系统稳定运行的重要基础。
