一、项目背景
某重工制造企业新建大型自动化生产车间，产线采用 EtherCAT 总线控制系统，系统包含倍福 PLC 主站、多组伺服驱动器、编码器、位移传感器、高速 IO 模块等 EtherCAT 从站设备。车间现场环境复杂，设备布局分散，部分工位距离中控控制柜距离远超 EtherCAT 铜缆 RJ45 单段 100 米的传输极限；同时车间内大型变频器、大功率电机密集，电磁干扰严重，普通铜缆网线传输时频繁出现报文丢包、通讯抖动、总线掉线、伺服报错停机等故障，严重影响整条产线连续稳定生产。
如果采用增加 EtherCAT 中继器分段组网，不仅节点数量增多，故障点随之增加，铜缆依旧无法抵御强电磁干扰，干扰源带来的通讯异常无法从根源解决。为实现远距离传输、电气隔离、抵御现场强电磁干扰，项目选用捷米特JM-Fiber-ECAT工业总线光端机完成 EtherCAT 总线信号光纤化改造。
捷米特工业总线光端机为企业自主研发的工业总线光电传输设备，产品系列全面兼容 EtherCAT、Profinet、Profibus DP、Modbus RTU/TCP、CAN、CANopen、DeviceNet 等主流工业现场总线与工业以太网协议，设备采用纯硬件透传机制，不解析、不修改上层协议，完整保留原有总线的实时性与同步性能，从根源规避软件转发带来的数据延迟、报文丢包等风险，可针对不同总线场景实现光电隔离、信号长距离传输。本项目选用其中 EtherCAT 型号 JM-Fiber-ECAT，用于解决产线远距离、强电磁环境下总线通讯难题。

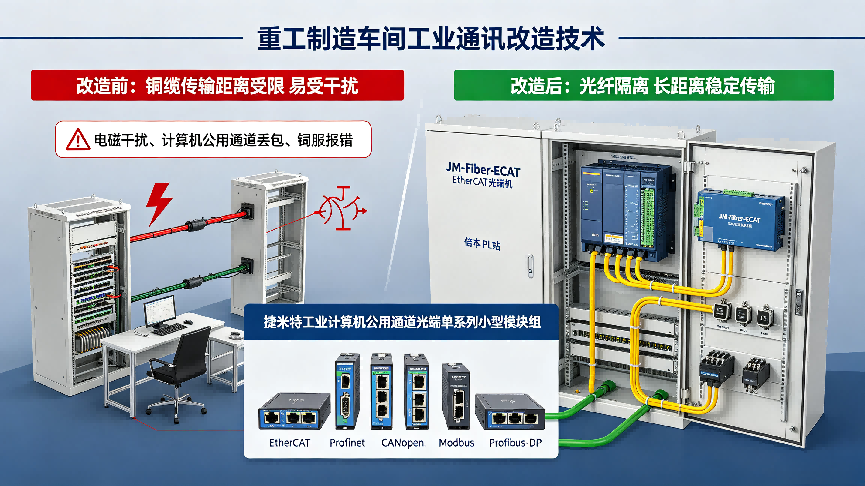

二、现场工况与改造难点
1. 传输距离受限：部分远程工艺工位距离中控主站超过 600 米，普通 EtherCAT 铜缆单段最大仅支持 100 米，直接布线无法满足距离要求；
2. 电磁干扰强烈：车间大功率电机、变频器、电焊机集中，铜缆容易耦合干扰信号，造成 EtherCAT 总线报文错误、伺服随机报错、产线非计划停机；
3. 总线实时性不能受损：运动控制总线对同步、时延要求严苛，禁止修改原有总线协议，不能引入额外转发延迟，要求设备对上层主站、从站设备完全透明；
4. 需要兼容扩展能力：企业后续产线扩容会涉及 Profinet、CANopen 等其他总线设备远距离布线，希望选用同系列工业总线光端机产品，实现产品平台统一；
5. 工业恶劣环境：车间温度变化大，存在粉尘，设备需要支持导轨安装，可适应宽温工作环境，具备可靠的电源隔离与浪涌防护能力；
6. 维护便捷需求：现场运维人员需要直观的状态指示，便于快速判断电源状态、光纤链路、总线运行故障，缩短故障排查时间。
三、系统解决方案
本项目采用JM-Fiber-ECAT 工业 EtherCAT 光端机，依托捷米特工业总线光端机硬件透传技术，利用光纤介质完成 EtherCAT 信号的转换、隔离与长距离传输。设备完全兼容 ISO15745 4、IEC 61158 等 EtherCAT 国际总线标准，执行纯硬件透传，不对报文做协议解析与改写，完整保留 EtherCAT 总线原有实时性、同步性。该系列光端机同平台还支持 Profinet、Profibus DP、CANopen 等其余主流总线，后续车间其他工位改造可直接选用同系列产品，减少备件种类，方便运维管理。

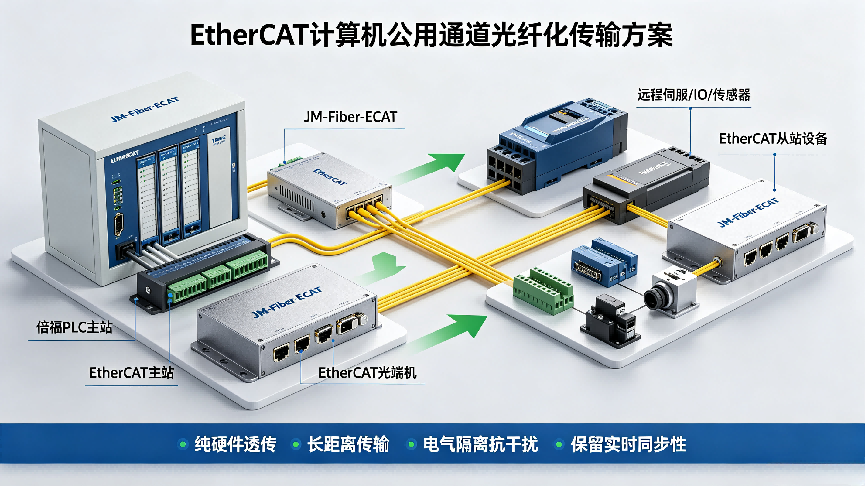

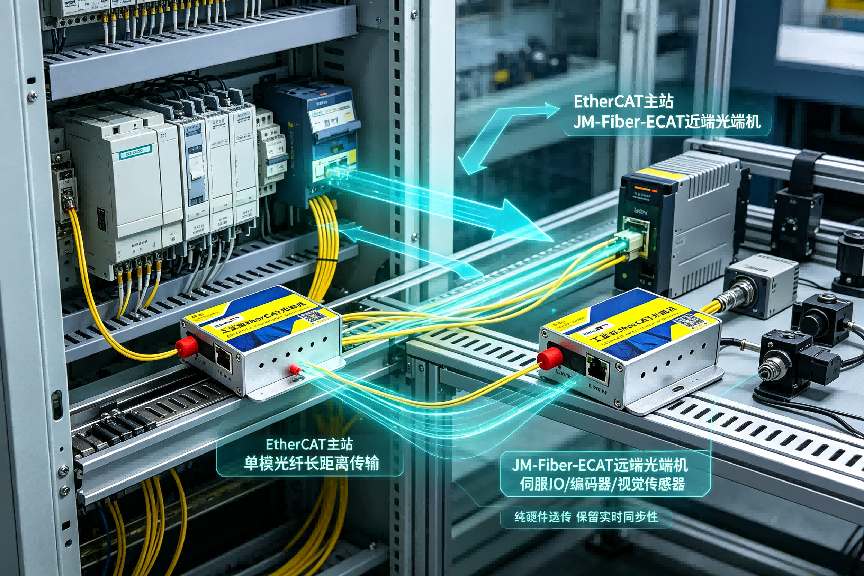

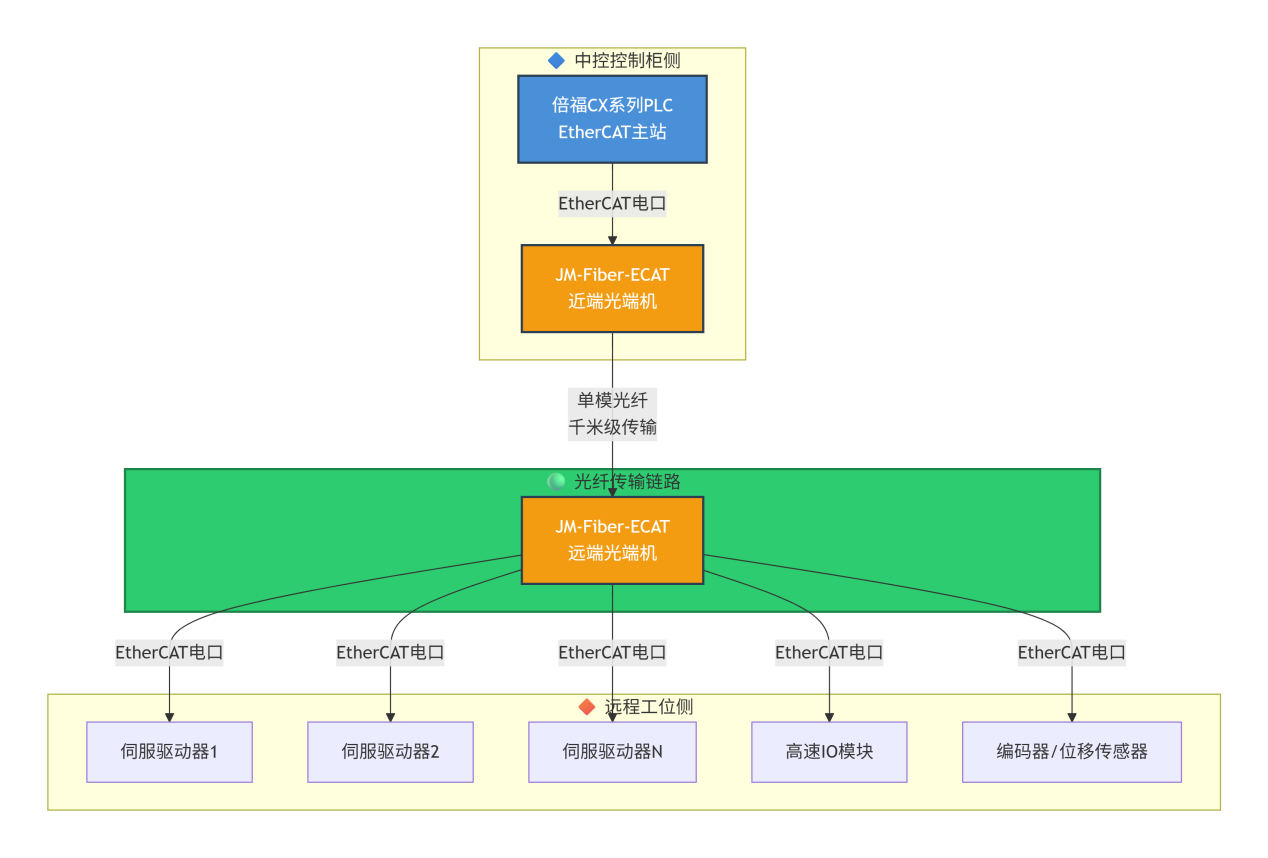

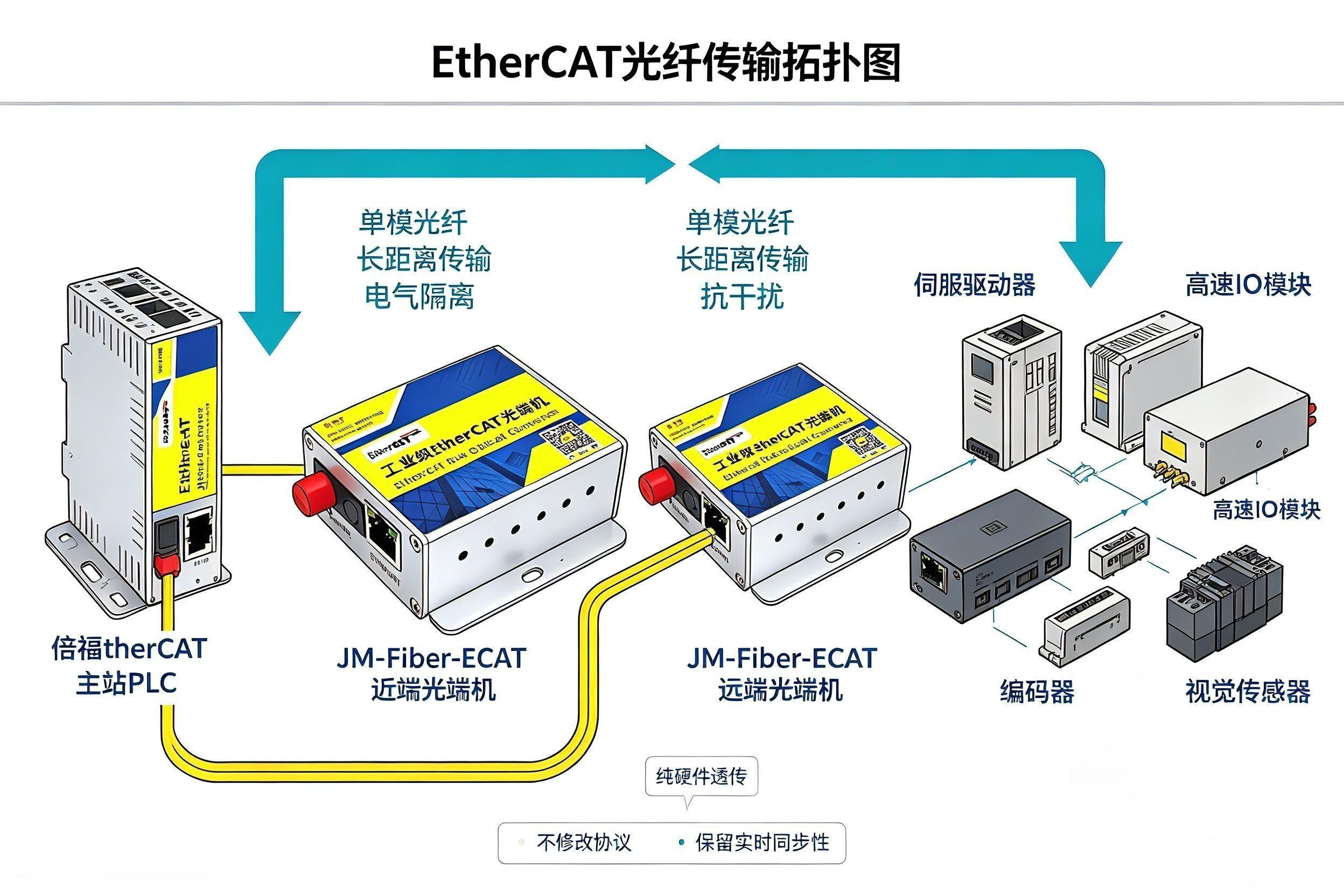

系统采用点对点光纤传输架构，控制柜侧部署一台JM-Fiber-ECAT光端机作为近端单元，EtherCAT 电口接入倍福 PLC 主站；远程工位部署另一台JM-Fiber-ECAT作为远端单元，远端电口连接伺服、IO等 EtherCAT从站设备，两台设备之间通过单模光纤链路进行信号传输。
设备内置电缆自动均衡器与时钟重定时功能，对总线信号做调理、放大、降噪处理；支持信号输入、输出、电源三端隔离，具备强大抗干扰能力，符合 GB/T 18268（IEC61326 1）电磁兼容标准；内置防雷浪涌保护，标称通流量 5KA，最大通流量可达 10KA，抵御现场电网浪涌冲击。

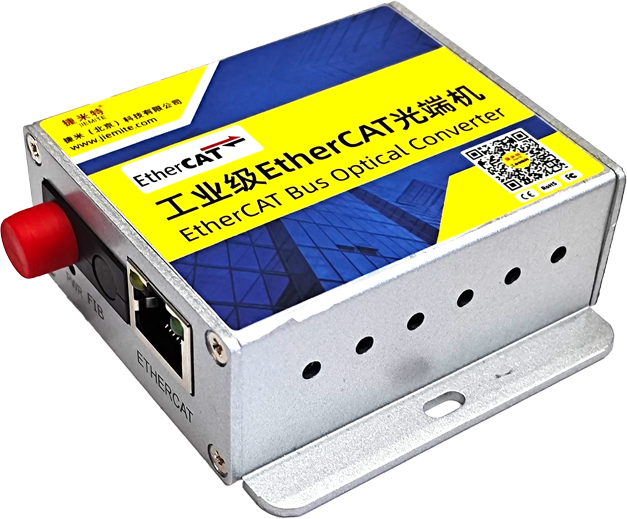

光纤接口支持 SFP 可插拔光模块，本项目选用单模光纤，可满足千米级传输距离；设备为 DIN35mm 导轨模块式安装，供电支持 18 36VDC 宽压直流，适配车间 24V 工业供电系统，工作温度 40℃~+70℃，完全适配车间宽温、多粉尘工况。机身配置多路 LED 指示灯，分别指示电源状态、EtherCAT 总线状态、光纤链路状态，运维人员可以通过灯号快速定位断纤、电源故障、总线异常等问题。

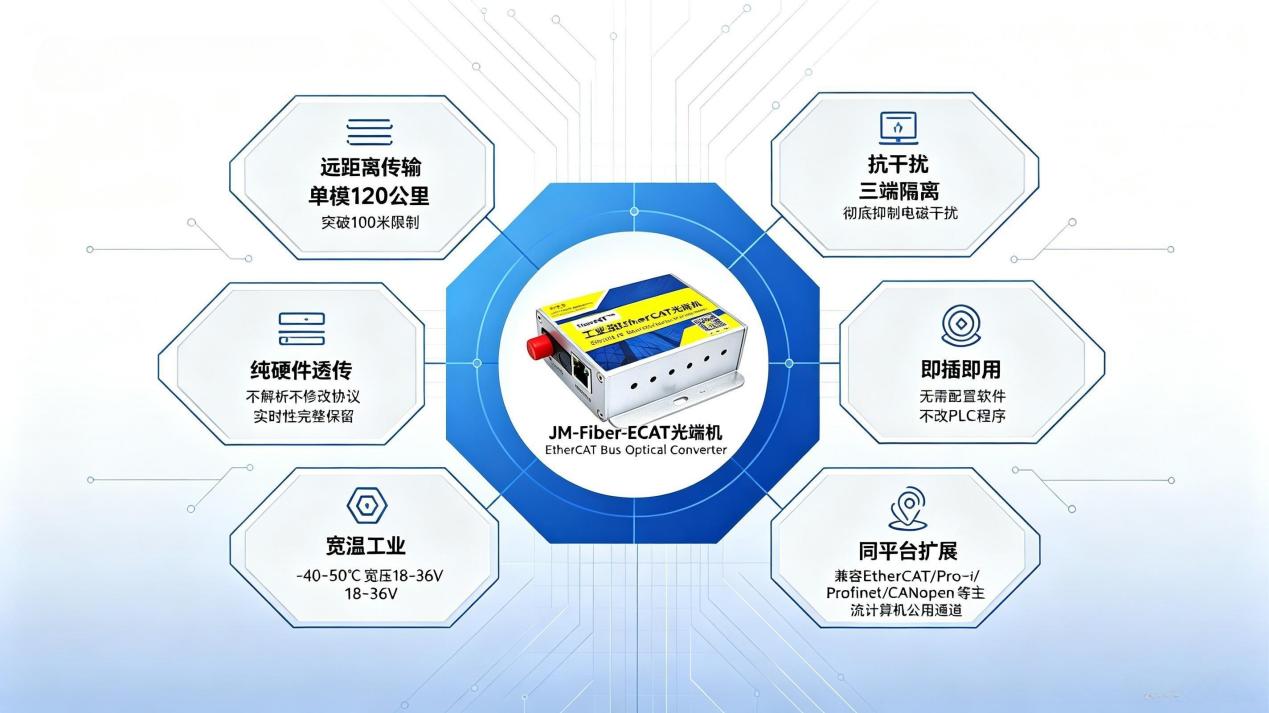

核心优势：光纤介质实现电气完全隔离，阻断地环路干扰，从根源解决电机、变频器带来的电磁干扰；纯硬件透传，原有 PLC 程序、设备组态无需改动，直接复用现有 EtherCAT 系统；同系列产品覆盖多类主流工业总线，便于工厂整体标准化选型。
四、调试实施与运行效果
现场调试简单，光端机属于即插即用设备，无需配置软件，仅完成接线、光纤对接即可投入使用，不需要修改 EtherCAT 主站配置程序，大幅减少现场调试工时。
系统上线运行后取得如下效果：
1. 解决长距离传输问题：通过单模光纤链路，顺利实现远程工位 EtherCAT 总线信号远距离传输，突破铜缆 100 米距离限制；
2. 彻底抑制电磁干扰：光纤隔离消除地环路与电磁耦合，原先频繁出现的总线丢包、伺服随机报错、掉线停机现象完全消失；
3. 总线性能完整保留：依托捷米特光端机纯硬件透传架构，不解析、不修改上层协议，倍福 PLC 与所有 EtherCAT 从站设备正常握手通讯，运动控制同步性不受影响，原有运动逻辑、工艺参数全部保留，无额外数据延迟与丢包；
4. 产品平台可扩展：企业后续 Profinet、CANopen 等总线的远距离改造，可直接选用捷米特同平台工业总线光端机，实现全厂光电传输设备标准化；
5. 故障快速定位：依靠面板 LED 状态指示灯，现场人员可快速识别光纤断连、电源故障、总线异常，缩短故障处置时间；
6. 工业稳定性保障：导轨式工业模块，宽温宽压、浪涌防护，实现 7×24 小时不间断稳定运行，降低产线停机风险。
五、项目总结与应用价值
本项目使用捷米特JM-Fiber-ECAT工业总线光端机，低成本解决重工车间 EtherCAT 总线远距离、强干扰场景下的通讯难题。依托产品纯硬件透传核心特性，不改动上层协议，完整保留总线实时同步性能，无需更换原有 PLC、伺服、IO 设备，最大化利旧现有自动化系统。
区别于普通中继器，光纤方案实现电气隔离，规避复杂工业现场地环路、电磁干扰问题。捷米特整套工业总线光端机产品矩阵覆盖 EtherCAT、Profinet、Profibus DP、Modbus RTU/TCP、CAN、CANopen、DeviceNet 主流总线，方便企业做统一选型与备件管理。方案可广泛用于重工设备、冶金、隧道设备、物流立体库、锂电产线等总线设备分散布局、电磁环境恶劣、需要长距离布线的场景，为各类工业总线远距离抗干扰组网提供成熟可靠的解决方案。
