工业级4G远程双卡双待物联网智能网关
型号:JM-WG310-IOT22

1.1 产品概述
JM-WG310-IOT22 是基于 5G/4G/3G/2G 、WiFi 、虚拟专网等技术开发的工业级路由器/CPE 。产品采用高性能的工业级 32 位通信处理器和工业级无线模块,以嵌入式操作系统为软件支撑平台,同时支持 1 个千兆以太网 WAN 或千兆SFP 光口(可选)、4 个千兆以太网 LAN(可选 2 个支持 PoE)、2 个 RS232 接口,1 个 RS485 接口(可选 2 个)、2.4G/5.8G WiFi 接口、2 路 DI 接口、2 路 DO 接口,可同时连接串口设备、以太网设备和 WiFi 设备, 支持内部 Flash 和外扩 Micro SD 卡存储数据,能满足多种工业现场应用场景的需求。
JM-WG310-IOT22 全面支持中国移动、中国联通、中国电信三大运营商的 5G/4G/3G/2G 网络,支持 2.4G/5.8G WiFi 功能,支持 GPS 、北斗功能(可选),可支持单模双卡和双模双卡功能,为用户提供全面的无线广域网和无线局域网服务, 支持 Python/C++环境二次开发。

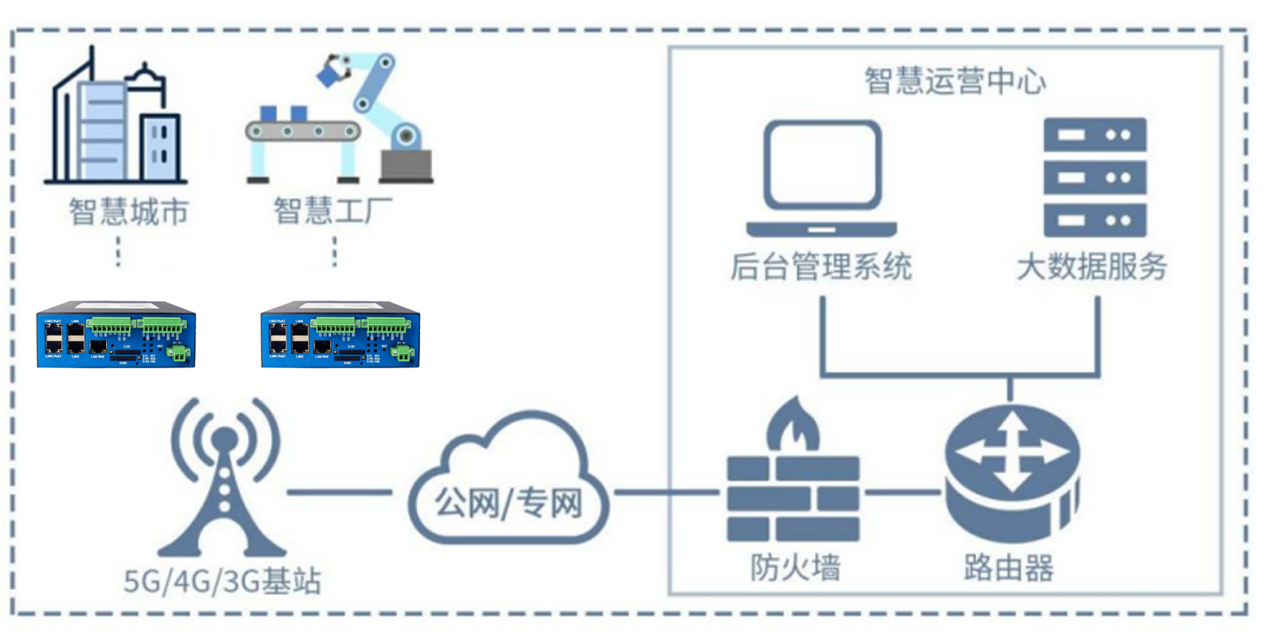

该产品已广泛应用于物联网产业链中的 M2M 行业,如电力、交通、热力、路灯、油田、金融、快递、POS 自助终端、智能建筑、消防、环境保护、气象、农林、水利、石化等领域。

项目 | 内容 | |||
工业化设计 | 采用高性能工业级无线模块 | |||
采用高性能工业级 32 位通信处理器 | ||||
采用金属外壳,保护等级 IP30 | ||||
宽电源输入(DC 9~36V) | ||||
高可靠性设计 | WDT 看门狗设计,保证系统稳定 | |||
采用完备的防掉线机制,保证数据终端永远在线 | ||||
以太网接口内置 1.5KV 电磁隔离保护 | ||||
RS232/RS485 接口内置 15KV ESD 保护 | ||||
SIM/UIM 卡接口内置 15KV ESD 保护 | ||||
强大的抗电磁干扰能力,适用各种复杂的电磁环境 | ||||
电源接口内置反相保护和过流、过压保护 | ||||
天线接口防雷保护(可选) | ||||
标准易用 | 提供标准 RS232(或 RS485)、以太网和 WiFi 接口,可直接连接串口设备、以太网设备和 WiFi 设备 | |||
提供标准有线 WAN 口(或 SFP 光口,支持标准 PPPOE 协议),可直接连接 ADSL 设备 | ||||
智能型数据终端,上电即可进入数据传输状态 | ||||
使用方便,灵活,多种工作模式选择 | ||||
方便的系统配置和维护接口(包括本地和远端 WEB 和 CLI 方式) | ||||
强大安全 | 支持多种 WAN 连接方式 ,包括静态 IP,DHCP ,PPPOE ,3G/4G/5G, dhcp-4G/5G | |||
支持无线网络和有线 WAN 双链路智能切换备份功能(可选) | ||||
支持 VPN(PPTP,L2TP,OPENVPN(支持 CA), IPSEC(支持 CA), GRE, GRETAP) | ||||
支持远程管理,SYSLOG、SNMP、TELNET、SSHD,HTTPS 等功能 | ||||
支持云平台,本地和远程在线升级,本地和远程导入导出配置文件 | ||||
支持 NTP , 内置 RTC | ||||
支持国内外多种 DDNS ,支持静态域名解析 | ||||
支持 MAC 地址克隆, 支持接口 VLAN 配置 | ||||
WiFi 支持 802.11b/g/n/ac ,支持 WiFi AP 、AP Client | ||||
WiFi 支持 802.11ax(可选) | ||||
WiFi 支持 WEP ,WPA,WPA2 等多种加密方式 | ||||
支持多种上下线触发模式,包括短信、电话振铃、串口数据、网络数据触发上/下线模式 | ||||
支持 APN/VPDN | ||||
支持 VRRP 链路备份 | ||||
支持多路 DHCP server 及 DHCP client ,DHCP 捆绑 MAC 地址,DDNS,防火墙,NAT ,DMZ 主机,QoS ,流量统计,实时显示数据传输速率等功能 | ||||
支持物联协议 MQTT 客户端和服务器(支持 CA),支持常用的物联平台(阿里云,华为云,移动云, 电信云) | ||||
支持持工 Modbus RTU 、Modbus TCP 、OPC UA、Ntirp 、DTU 功能 | ||||
支持主流 PLC 协议、可选 101/ 104/DNP3.0/DLT645 等 | ||||
支持 Python/C++二次开发平台(Python3) | ||||
支持 SPI 防火墙,VPN 穿越,访问控制,URL 过滤等功能 | ||||
支持本地日志存储 | ||||
支持 GPS/北斗/脉冲、电力加密/公专/eSIM(可选) | ||||
支持单模双 SIM 卡 | ||||
支持 PoE(PSE)功能(可选) | ||||
支持线上网络测试 | ||||
北端协议.上报 | MQTT(JSON)/移动云/阿里云/电信云/华为云 | |||
ModbusRTU/TCP | ||||
OPCUA(可选) | ||||
IEC101(可选) | ||||
IEC104(可选) | ||||
南端协议.采集 | ModbusRTU/TCP/OverTCP | |||
Siemens S7-S200/S200Smart/S300/S400/S1200/S1500(可选) | ||||
DLT645(可选) | ||||

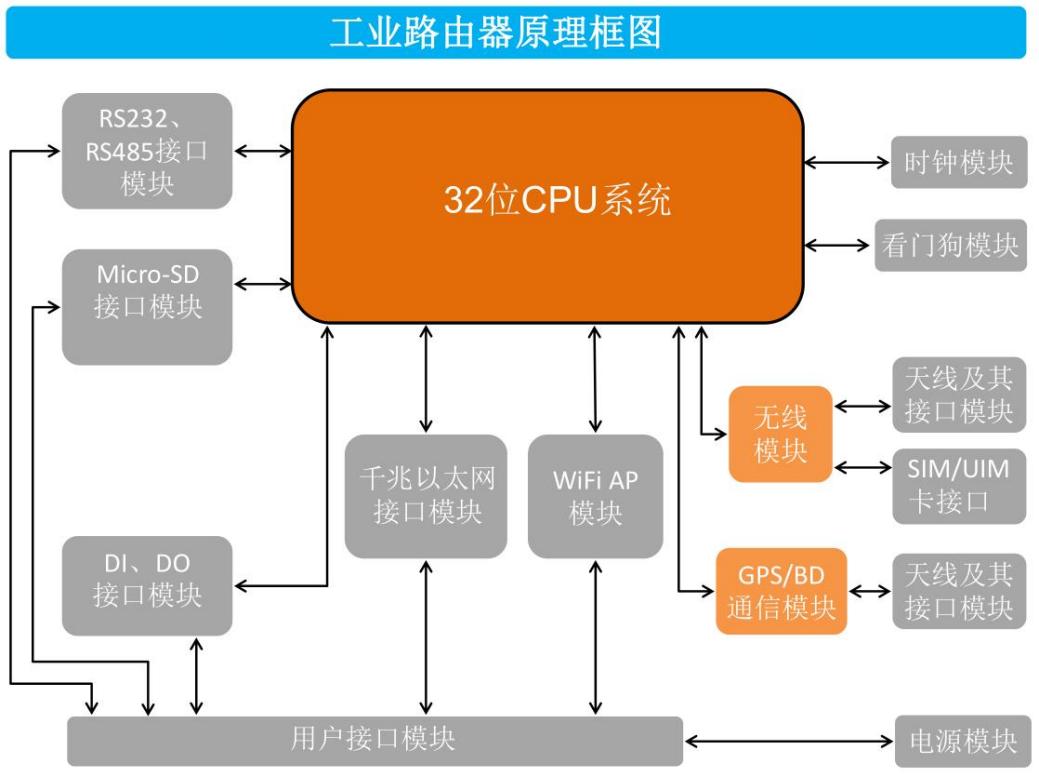

1.3 工作原理框图
工业路由器原理框图如下:

项目 | 内容 | |
CPU 系统 | CPU | 工业级 32 位通信处理器 |
FLASH | 256MB | |
DDR3 | 512MB | |
接口参数 | WAN 接口 | 1 个 10/100/1000M 以太网 口( RJ45 插座) , 自适应MDI/MDIX , 内置 1.5KV 电磁隔离保护 |
LAN 接口 | 4 个 10/100/1000M 以太网口(RJ45 插座)/其中 2 个可选支持 PoE , 自适应 MDI/MDIX , 内置 1.5KV 电磁隔离保护 | |
串口 | 2 个 RS232 串 口(RS232-1 与 RS485-1 共用接口),1路 RS485 串 口(RS232-2 和 RS485-2 不可同时使用),内置 15KV ESD 保护,串口参数如下: 数据位:5 、6 、7 、8 位 停止位:1 、1.5(可选)、2 位 校验:无校验、偶校验、奇校验 串口速率:2400~ 115200bits/s ,默认 115200bps | |
天线接口 | 蜂窝天线:标准 SMA 阴头接口,特性阻抗50 欧 WiFi 天线:标准 SMA 阳头接口,特性阻抗 50 欧 GPS 天线(可选):标准 SMA 阴头天线接口,特性阻抗50 欧 | |
SIM/UIM 卡接口 | 标准的抽屉式用户卡接口,支持 1.8V/3V SIM/UIM 卡(可选 eSIM), 内置 15KV ESD 保护 | |
Micro SD 卡 | 标准自弹式 Micro SD 卡接口,最大支持 128GB | |
电源接口 | 标准的 2 pin 3.81mm 接线端子, 内置电源反相保护和过流、过压保护 | |
Reset 复位按钮 | 长按此按钮8s ,可将工业路由器的配置参数恢复为出厂默认值 | |
应用接口 | 2 路数字量输入接口(光隔离) 逻辑 0 :湿接点 DC 0-5V ,或干接点导通逻辑 1 :湿接点 DC 8-30V ,或干接点断开 | |
2 路数字量输出接口(光隔离) Open collector output 最大输出电流:300mA/30V | ||
指示灯 | 具有“SIG ”、“PWR ”、“RUN ”、“SIM1 ”、“SIM2 ”、 “NET ”、“LAN1 ”、“LAN2 ”、“LAN3 ”、“LAN4 ” “、WAN ”等指示灯 | |
网络参数 |
无线网络 | 5G NR SA/NSA:n1/2/3/5/7/8/12/20/28/41/66/ 71/77/78/79 TDD-LTE:B38/39/40/41 和 B59/62(专网) FDD-LTE:B1/2/3/4/5/7/8/13/17/20/25/28 WCDMA:850/900/1900/2100MHz TD-SCDMA:1880- 1920/2010-2025MHz(A/F) CDMA2000 1x/ EVDO Rev. A:800/1900MHz GSM/GPRS/EDGE:850/900/1800/1900MHz CDMA:800/1900MHz |
WAN 协议 | 支持 PPP/PPPOE | |
LAN 协议 | 支持 APR | |
网络认证 | 支持 CHAP/PAP 认证 | |
网络接入 | 支持 APN/VPDN | |
IP 应用 | 支持 Ping、Trace、DHCPServer 、DHCP Relay 、 DHCP Client 、DNS relay 、DDNS 、Telnet | |
IP 路由 | 支持静态路由 | |
WiFi 参数 |
标准及频段 | 支持 IEEE802.11b/g/n,2.4G,支持 AP 模式,Station 模式(可选) 支持 IEEE802.11ac ,5.8G ,支持 AP 模式,Station 模式(可选) 支持 IEEE802.11ax ,2.4G & 5.8G(可选) |
理论带宽 | IEEE802.11b/g:最高速率达 54Mbps IEEE802.11n:最高速率达 300Mbps IEEE802.11ac:最高速率达 866Mbps IEEE802.11ax:最高速率达 1201Mbps | |
安全加密 | 支持 WEP、WPA、WPA2 等多种加密方式,可选 WPS功能 | |
发射功率 | 26dBm(11b),18dBm(11ac/MCS7/HT40),16dBm (11ac/MCS9/HT80) | |
接收灵敏度 | <-72dBM@54Mbps | |
GPS/北斗参数 (可选) |
GPS | 接收机类型:72 道 GPS L1(1575.42MHz)C/A 码 水平定位精度:2.5m 最大导航更新率:18Hz 速度精度:0.05m/s |
北斗 | 接收机类型:72 道北斗 B1I 水平定位精度:3m 最大导航更新率:18Hz 速度精度:0.05m/s | |
供电参数 | 标准电源 | DC 12V/ 1.5A |
供电范围 | DC 9~36V | |
在线不通信 1 | <500mA (@DC 12V ,4G 模块) | |
在线不通信 2 | <700 mA (@DC 12V ,5G 模块) | |
通信电流 1 | <520mA (@DC 12V ,4G 模块,网口接 PC 播视频) | |
通信电流 2 | <1200mA (@DC 12V ,5G 模块,网口接 PC 播视频) | |
最大电流 1 | <600mA (@DC 12V ,4G 模块) | |
最大电流 2 | <1400mA (@DC 12V ,5G 模块) | |
机械参数 | 外形尺寸 | 128x114.5x46.5mm(不包含配件) |
重量 | 约 700g(主机) | |
环境参数 | 工作温度 | -40~+75ºC(-40~+167℉) |
储存温度 | -40~+85ºC(-40~+185℉) | |
相对湿度 | 95%(无凝结) | |
安装方式 | 固定片 | 两侧挂耳固定 |
导轨 | 35mm DIN 导轨 | |
第 2 章 产品安装
2.1 概述
工业路由器必须正确安装方可达到设计的功能,通常设备的安装必须在本公司认可格的工程师指导下进行。
注意事项:
请不要带电安装工业路由器。
2.2 装箱清单
当您开箱时请保管好包装材料, 以便日后需要转运时使用。清单如下:
物料类型 | 数量 | 备注 |
工业路由器主机 | 1 台 | 标配 |
无线蜂窝天线(SMA 阳头) | 1 根 | 标配(部分机型是 2-4 根) |
WiFi 天线(SMA 阴头) | 3 根 | 标配 |
SIM 卡套 | 2 个 | 标配 |
RJ45 网线 | 1 条 | 标配 |
产品合格证 | 1 份 | 标配 |
RS232 串口线 | 1 条 | 标配 |
2pin 3.81mm 间距端子头 | 1 个 | 标配 |
8pin 3.5mm 间距端子头 | 2 个 | 标配 |
SIM 卡固定片 | 1 个 | 标配 |
电源适配器 | 1 个 | 选配 |
Micro-SD 卡 | 1 张 | 选配 |
RS485 串口线 | 1 条 | 选配 |
GPS/北斗天线 | 1 根 | 选配 |

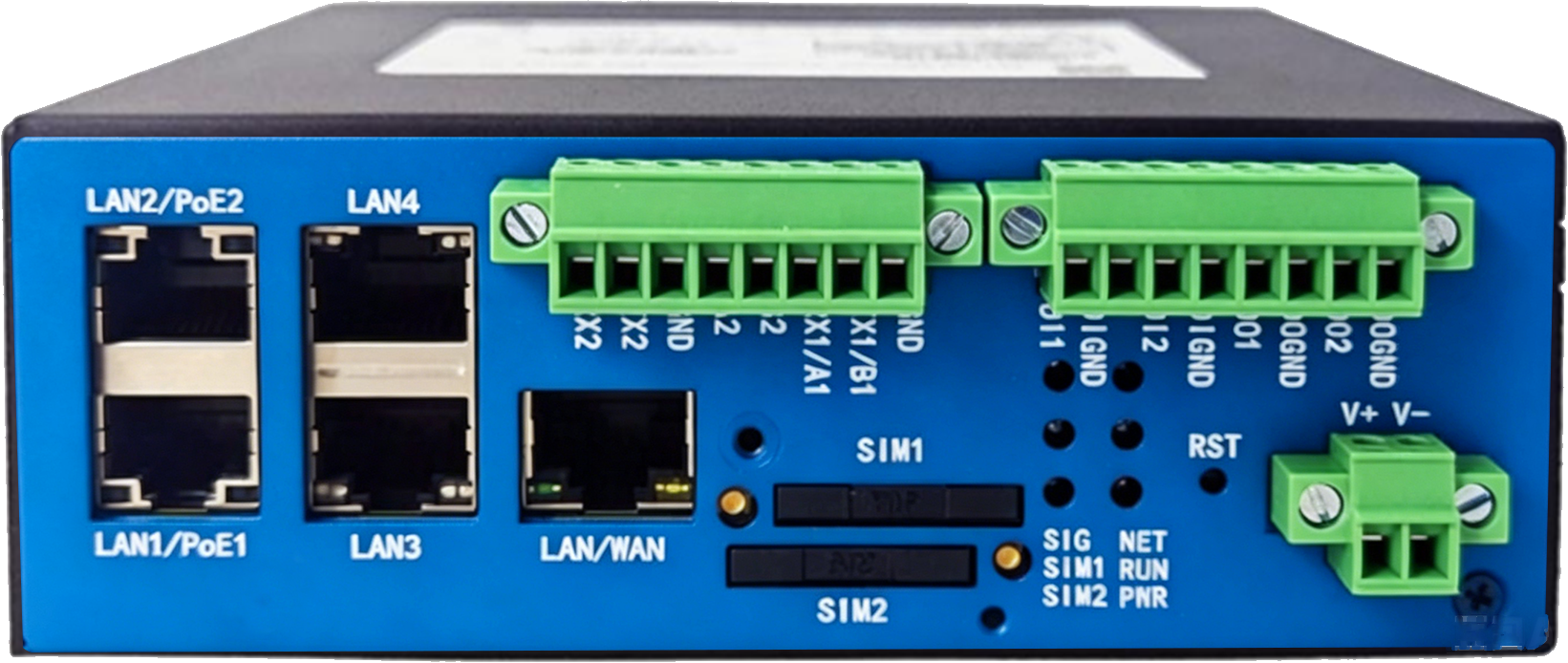

2.3 用户接口描述

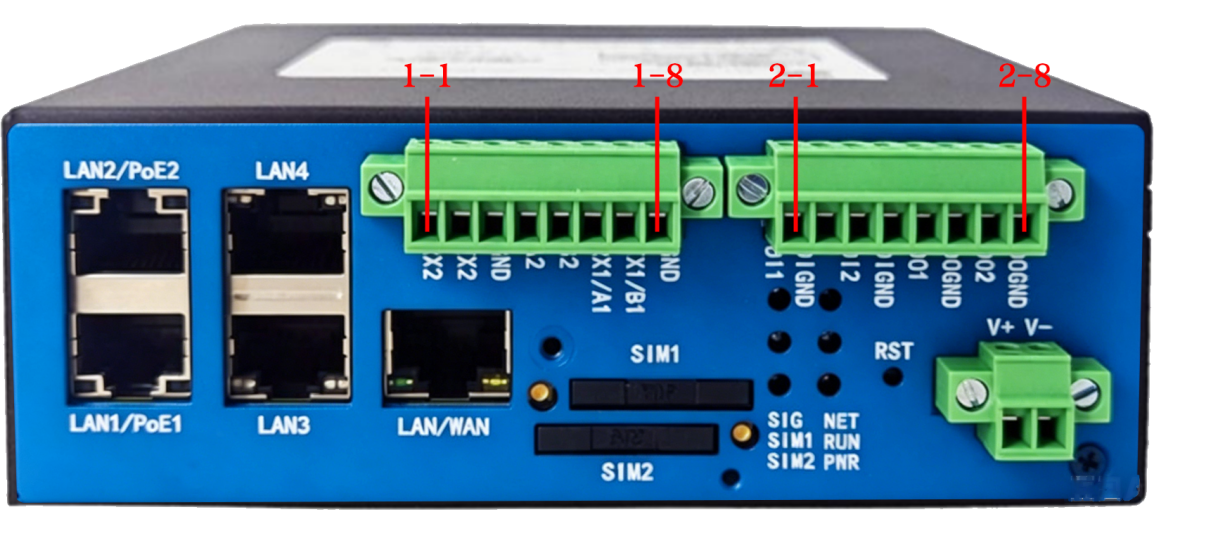

用户接口示意图

接口定义
接口采用 3.5mm 间距工业端子(带法兰锁),接口定义如下表:
接口编号 | 功能分类 | 接口名称 | 默认功能 | 说明 |
1-1 |
RS232-2 | RX2 | 第 2 路 RS232 接收(工业路由器接收) |
RS232-2 和 RS485-2不可同时使用 |
1-2 | TX2 | 第 2 路 RS232 发送(工业路由器发送) | ||
1-3 | GND | 第 2 路 RS232 串口地 | ||
1-4 | RS485-2 | A2 | 第 2 路 RS485 接口 A | |
1-5 | B2 | 第 2 路 RS485 接口 B | ||
1-6 |
RS232-1/R S485-1 | RX1/A1 | 第 1 路 RS232 接收(工业路由器接收)/第 1 路 RS485 接口A |
RS232-1 和 RS485-1共用接口(默认支持 RS232 ;可选 RS485) |
1-7 | TX1/B1 | 第 1 路 RS232 发送(工业路由器发送)/第 1 路 RS485 接口 B | ||
1-8 | GND | 第 1 路 RS232 串口地 | ||
2-1 |
Digital Input | DI1 | 第 1 路数字量输入 | 数字量输入 逻辑0 :湿接点 DC 0-5V ,或干接点导通逻辑 1 :湿接点 DC 8-30V ,或干接点断开 |
2-2 | DIGND | 数字量输入地 | ||
2-3 | DI2 | 第 2 路数字量输入 | ||
2-4 | DIGND | 数字量输入地 | ||
2-5 |
Digital Output | DO1 | 第 1 路数字量输出 | 数字量输出 OC output 最大输出电流: 300mA/30V |
2-6 | DOGND | 数字量输出地 | ||
2-7 | DO2 | 第 2 路数字量输出 | ||
2-8 | DOGND | 数字量输出地 | ||
2.4 安装与电缆连接

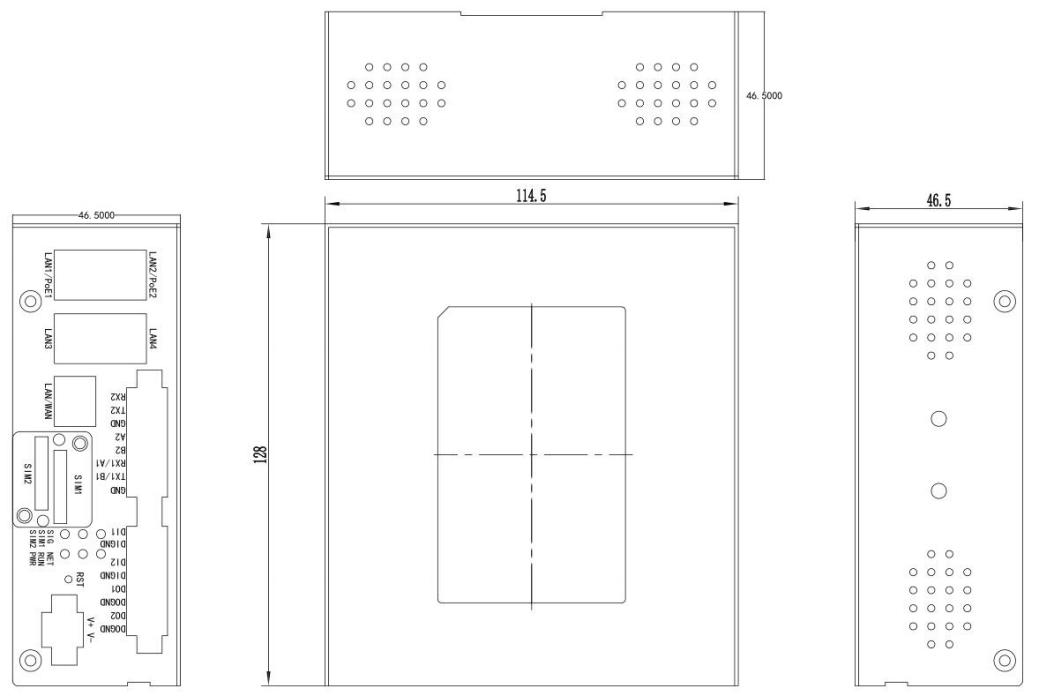

外形尺寸(两边固定片可拆卸):(单位:mm)

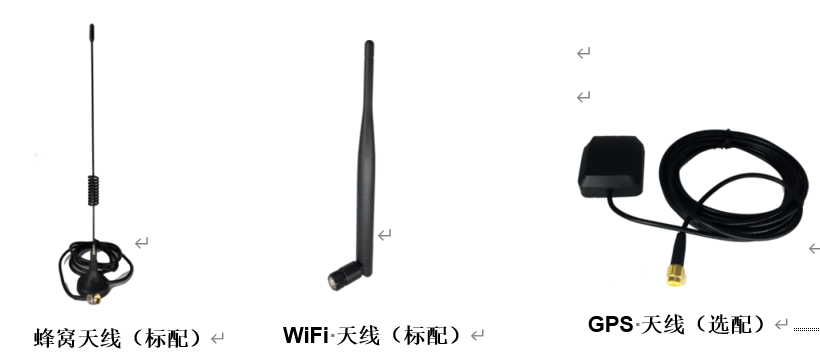

天线安装:

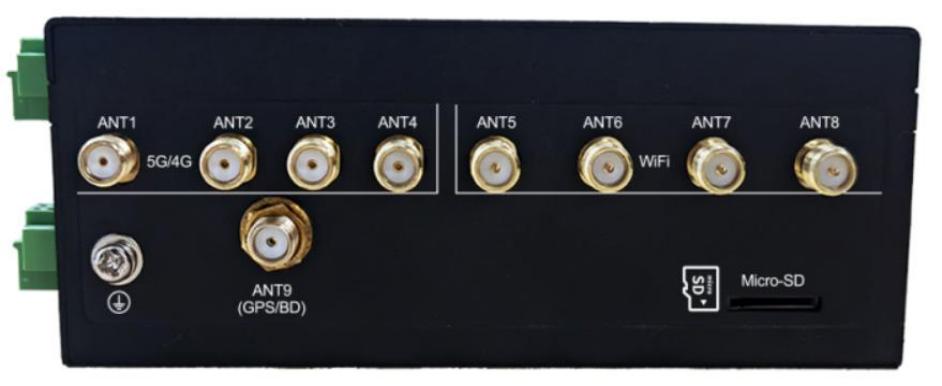

天线安装
无线广域网天线接口为 SMA 阴头插座(标识为“5G/4G ”,部分机型是 2-4 天线, “ANT1~ANT4”),将配套的无线蜂窝天线的 SMA 阳头旋到该天线接口上,并确保旋紧,以免影响信号质量。
无线局域网天线接口为 SMA 阳头插座(标识为 “WiFi ”,部分机型是 2-4 天线, “ANT5~ANT8 ”),将配套 WiFi 天线的 SMA 阴头旋到该天线接口上,并确保旋紧,以免影响信号质量。
GPS 天线(选配)接口为 SMA 阴头插座(标识为“GPS”),将配套的 GPS 天线的SMA 阳头旋到该天线接口上,并确保旋紧, 以免影响信号质量。
注意:无线蜂窝天线、WiFi 天线和 GPS 天线不能接反,否则设备无法正常工作。
SIM/UIM 卡安装:

SIM/UIM 卡安装
安装或取出 SIM/UIM 卡时,先用尖状物插入 SIM/UIM 卡座侧边小圆点,SIM/UIM 卡套即可弹出。安装 SIM/UIM 卡时,先将 SIM/UIM 卡放入卡套,并确保 SIM/UIM 卡的金属接触面朝外,再将 SIM/UIM 卡套插入抽屉中,并确保插到位。
安装电缆:
工业路由器采用工业级端子接口。建议电源选用 22-16AWG 线材,通信选用 28-18AWG线材。
下图为通信接口和其它配件的实物图:


各接口参照下面描述进行即可:
RS232 通信接口接线
其信号定义如下(标配 ,一端为 DB9 母头 ,一端为裸线):
裸线线材颜色 | 对应 DB9 母头管脚 |
蓝色(TX) | 2 |
棕色(RX) | 3 |
黑色(GND) | 5 |

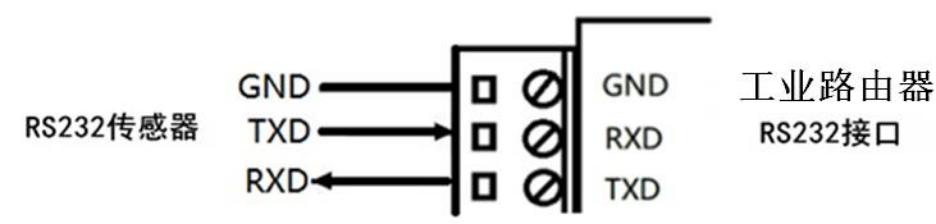

将 RS232 线按照工业路由器接口定义接到工业路由器上相对应的端子上即可 ,如下图所示:

Debug 调试口接线:
Debug 串口与 RS232-2 复用同一路串口。接线方式参考上图(RS232 通信接口接线)。
电源适配器接线:
电源接口采用 2pin 的 3.81mm 间距工业端子 ,接口定义如下表:
端子管脚号 | 信号定义 | 备注 |
1 | V+ | 电源正极 |
2 | V- | 电源负极 |

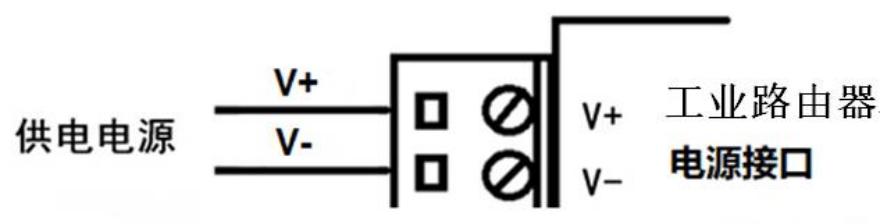

接法如下图所示:

网线接线:
将网络直连线的一端插到工业路由器的网口上(标识为“LAN1/LAN2/LAN3/LAN4 ”),另一端插到用户设备的以太网接口上。 网络直连线信号连接如下:
RJ45- | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
RJ45- | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
RS485 接线:
其接口定义如下表:
线材颜色 | 信号定义 |
红色 | RS485 正极(A) |
黑色 | RS485 负极(B) |

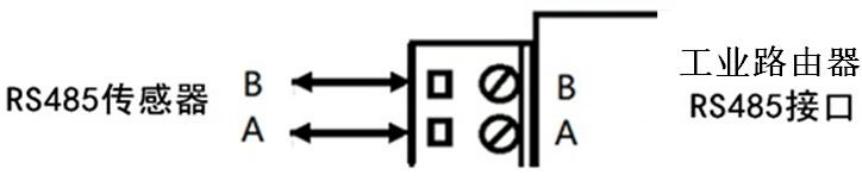

将 RS485 线按照工业路由器接口定义接到工业路由器上相对应的端子上即可 ,如下图所示:

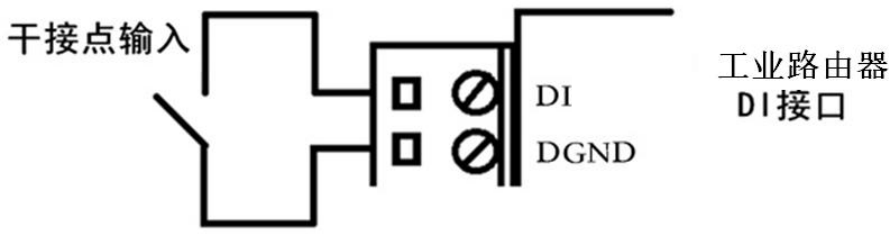

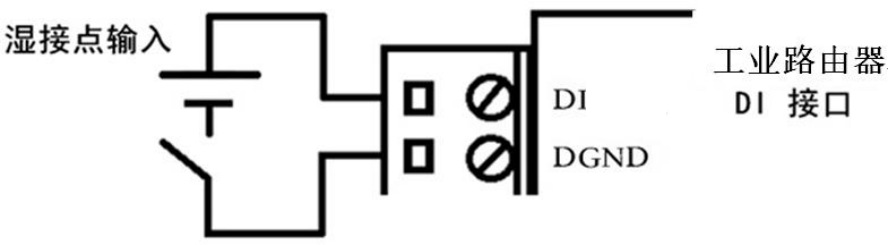

开关量输入接线:(干接点 ,逻辑 0 :闭合;逻辑 1 :断开)

(湿接点 ,逻辑 0: DC 0-5V;逻辑 1: DC 8-30V)

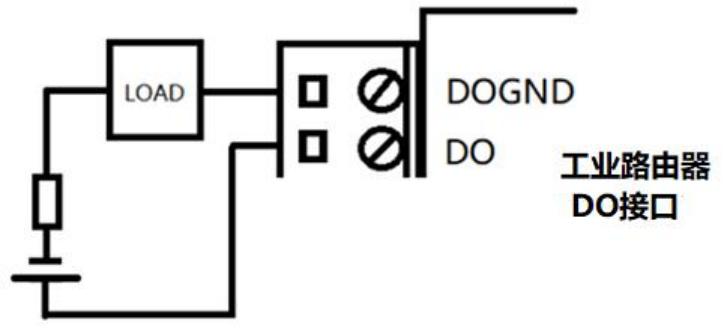

数字量输出接线:(光隔离 ,OC 门输出 ,最大输出电流 300mA/30V)

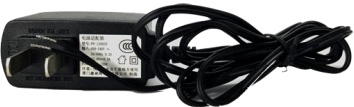

电源适配器(选配)
工业路由器通常应用于复杂的外部环境。为了适应复杂的应用环境,提高系统的工作稳定性,工业路由器采用了先进的电源技术。用户可采用选配的 DC 12V/ 1.5A 电源适配器给工业路由器供电,也可以直接用直流 9~36V 电源给工业路由器供电。当用户采用外加电源给工业路由器供电时,必须保证电源的稳定性(纹波小于300mV ,并确保瞬间电压不超过36V),并保证电源功率大于 9W 以上。
推荐使用选配的 DC 12V/ 1.5A 电源。
2.6 指示灯说明
工业路由器提供以下指示灯:“SIG ”、“PWR ”、“RUN ”、“SIM1 ”、“SIM2 ”、“NET ”、 “LAN1 ”、“LAN2 ”、“LAN3 ”、“LAN4 ”、“WAN ”。各指示灯状态说明如下表:
指示灯 | 状 态 | 说 明 |
SIG( 蓝色) | 灭 | 无线模块信号强度极差 |
慢闪 | 无线模块信号强度较弱 | |
快闪 | 无线模块信号强度中等 | |
常亮 | 无线模块信号强度极好 | |
Power( 红色) | 亮 | 设备电源正常 |
灭 | 设备未上电 | |
RUN( 蓝色) | 闪烁 | 系统正常运行 |
灭/长亮 | 系统不正常 | |
SIM1( 蓝色) | 灭 | 未读到 SIM1/UIM1 的卡 |
亮 | 读到 SIM1/UIM1 的卡 | |
SIM2( 蓝色) | 灭 | 未读到 SIM2/UIM2 的卡 |
亮 | 读到 SIM2/UIM2 的卡 | |
NET(绿色) | 灭 | 设备未登录网络 |
亮 | 设备已登录网络 | |
LAN1(黄色) | 灭 | LAN1 交换机接口未连接 |
亮/闪烁 | LAN1 交换机接口已连接/正在数据通信 | |
LAN2(黄色) | 灭 | LAN2 交换机接口未连接 |
亮/闪烁 | LAN2 交换机接口已连接/正在数据通信 | |
LAN3(黄色) | 灭 | LAN3 交换机接口未连接 |
亮/闪烁 | LAN3 交换机接口已连接/正在数据通信 | |
LAN4(黄色) | 灭 | LAN4 交换机接口未连接 |
亮/闪烁 | LAN4 交换机接口已连接/正在数据通信 | |
WAN(黄色) | 灭 | WAN 接口未连接 |
亮/闪烁 | WAN 接口已连接/正在数据通信 |
2.7 复位按钮说明
工业路由器设有一个复位按钮,标识为“RST ”。该按钮的作用是将工业路由器的参数配置恢复为出厂值。方法如下:用尖状物插入“RST ”孔位,并按住复位按钮约 8 秒钟后,此时,工业路由器会自动把参数配置恢复为出厂值,并在约 10 秒钟之后,工业路由器自动重启(自动重启现象如下:“RUN ”指示灯熄灭 10 秒钟左右,然后又正常工作)。
2.8 设备安装说明
设备外壳支持挂耳式固定片或35mm DIN 导轨安装固定。
2.9 设备防雷说明
设备连接户外传感器(如雨量计、水位计等)时,建议采取防雷保护措施(如安装防雷器等),以提高设备的安全防护等级。
