Hart多变量电流输出转换器

型号:JMT-H24-H202 15600100189 15600155521

基本说明:JMT-H24-H202多变量电流输出转换器是集成HART协议与RS485通讯、多路变量电流输出于一体的高科技产品。它以高档ARM单片机为核心,由接口芯片、硬件看门狗电路等组成,并且嵌入HART调制解调芯片,具有性能稳定、性价比高等特点。 JMT-H24-H202多变量电流输出转换器结构设计完全符合工业标准,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作,为您的设备提供了高质量保证。

添加到收藏夹
产品详情

Hart多变量电流输出转换器(图1)

Hart多变量电流输出转换器

型号:JMT-H24-H202

 Hart多变量电流输出转换器(图2)





Hart多变量电流输出转换器(图3)

技术支持/案例/手册



捷米(北京)科技有限公司

咨询电话:15600155521

网址:www.jiemite.com

目录

1、JMT-H24-H202 HART转换器介绍

1.1产品简介

1.2产品性能

1.3主要参数

2、JMT-H24-H202转换器实物图及指示灯功能

2.1实物图

2.2产品选型

2.3接线图

2.3.1二线制仪表接线图

2.3.2四线制仪表接线图

2.4端口介绍

2.5指示灯说明

3、配置软件功能介绍及操作步骤

3.1通讯连接

3.2系统参数

3.3透明工作方式

3.4 MODBUS参数配置

3.5监控指令

3.6 ModScan32通讯测试

4、数据寄存器地址

5、服务与保修




1、JMT-H24-H202 HART转换器介绍

1.1产品简介

JMT-H24-H202多变量电流输出转换器是集成HART协议与RS485通讯、多路变量电流输出于一体的高科技产品。它以高档ARM单片机为核心,由接口芯片、硬件看门狗电路等组成,并且嵌入HART调制解调芯片,具有性能稳定、性价比高等特点。

JMT-H24-H202多变量电流输出转换器结构设计完全符合工业标准,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作,为您的设备提供了高质量保证。

1.2产品性能

l 配有RS485通讯接口,可以对参数进行配置。

l 具有专用的配置软件,可以与HART协议智能仪表进行数据通讯。

l 具有2路电流输出,可以对HART变量进行电流变送输出(为可选功能)。

l 支持单台HART协议智能仪表。

l 支持多种特殊HART协议智能仪表。

l 具有断电记忆功能,断电后不需要重新设置参数。

1.3主要参数

l 安装尺寸:长117 mm × 宽35 mm × 高90 mm。

l 工作环境温度:-45℃~+80℃。

l 储存温度:-45℃~+80℃。

l 电源输入电压:DC 12~24V。

l HART协议采样电阻:250Ω。

2、JMT-H24-H202 HART转换器实物图及指示灯功能

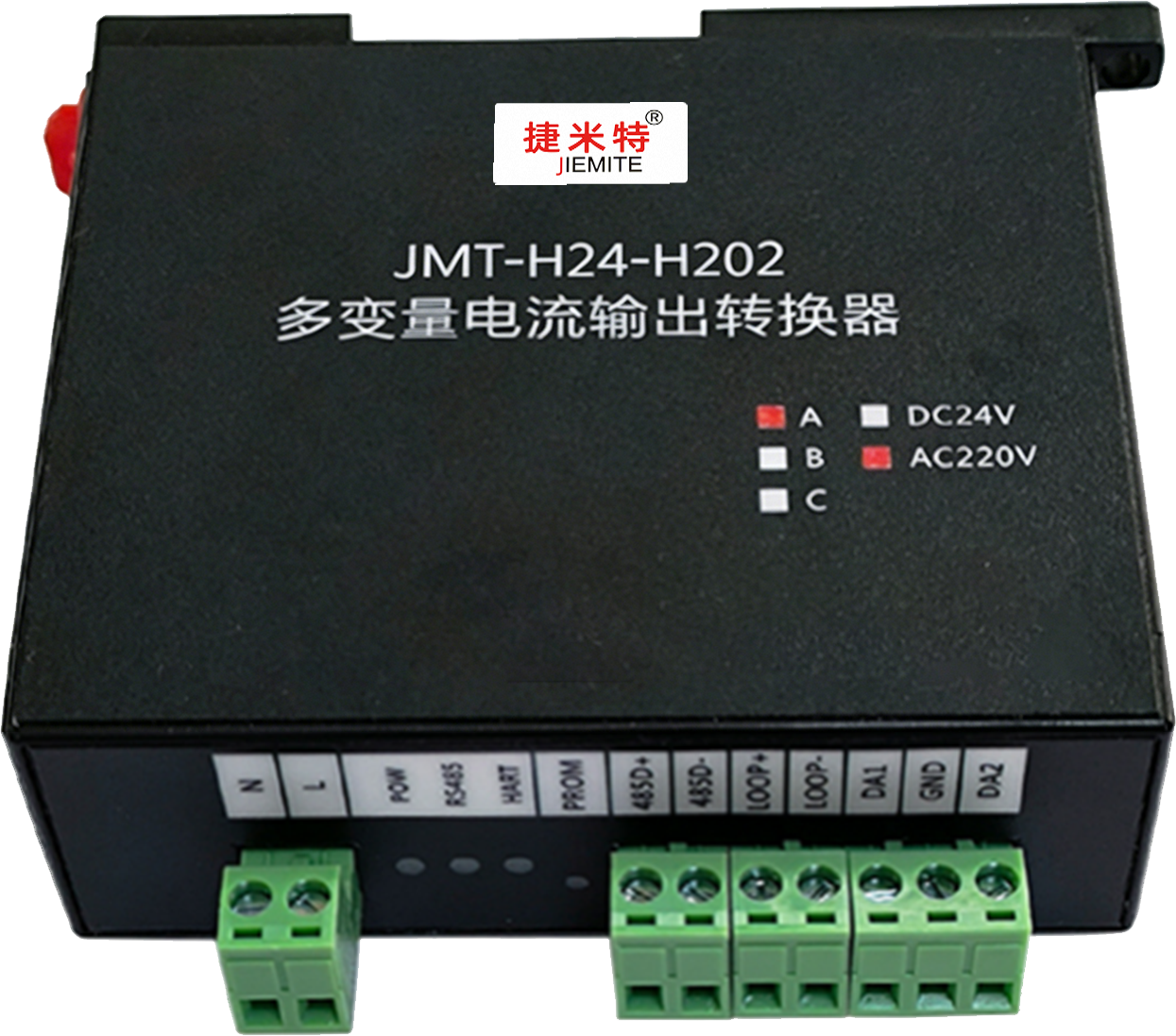

2.1实物图

Hart多变量电流输出转换器(图4)

2.2产品选型

序号

型号

HART协议接口

RS485通讯接口

DA

供电电源

1

JMT-H24-H202-A/DC24V

1

1

DC 24V

2

JMT-H24-H202-B/DC24V

1

1

1

DC 24V

3

JMT-H24-H202-C/DC24V

1

1

2

DC 24V

4

JMT-H24-H202-A/AC220V

1

1

AC 220V

5

JMT-H24-H202-B/AC220V

1

1

1

AC 220V

6

JMT-H24-H202-C/AC220V

1

1

2

AC 220V

2.3接线图

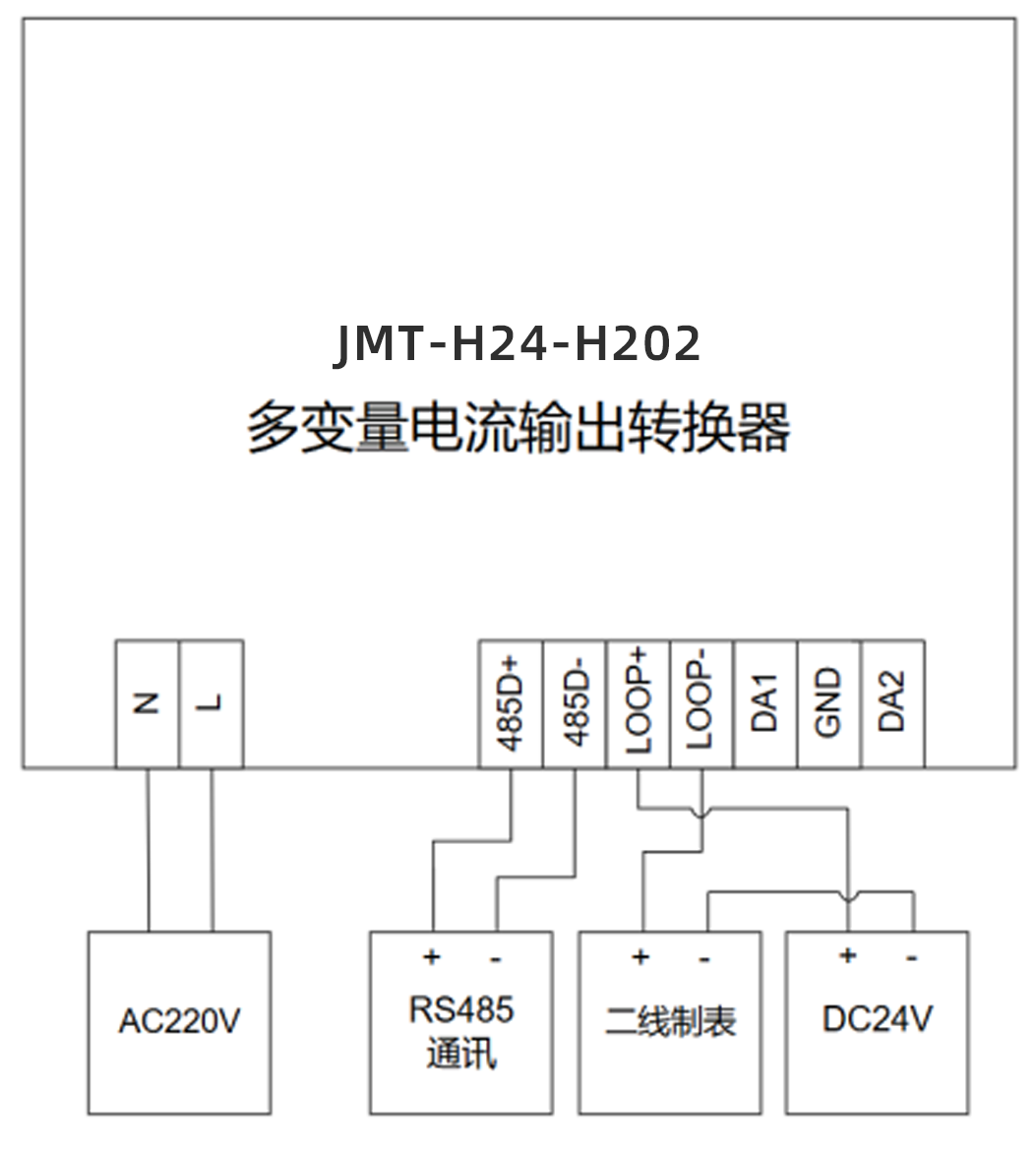

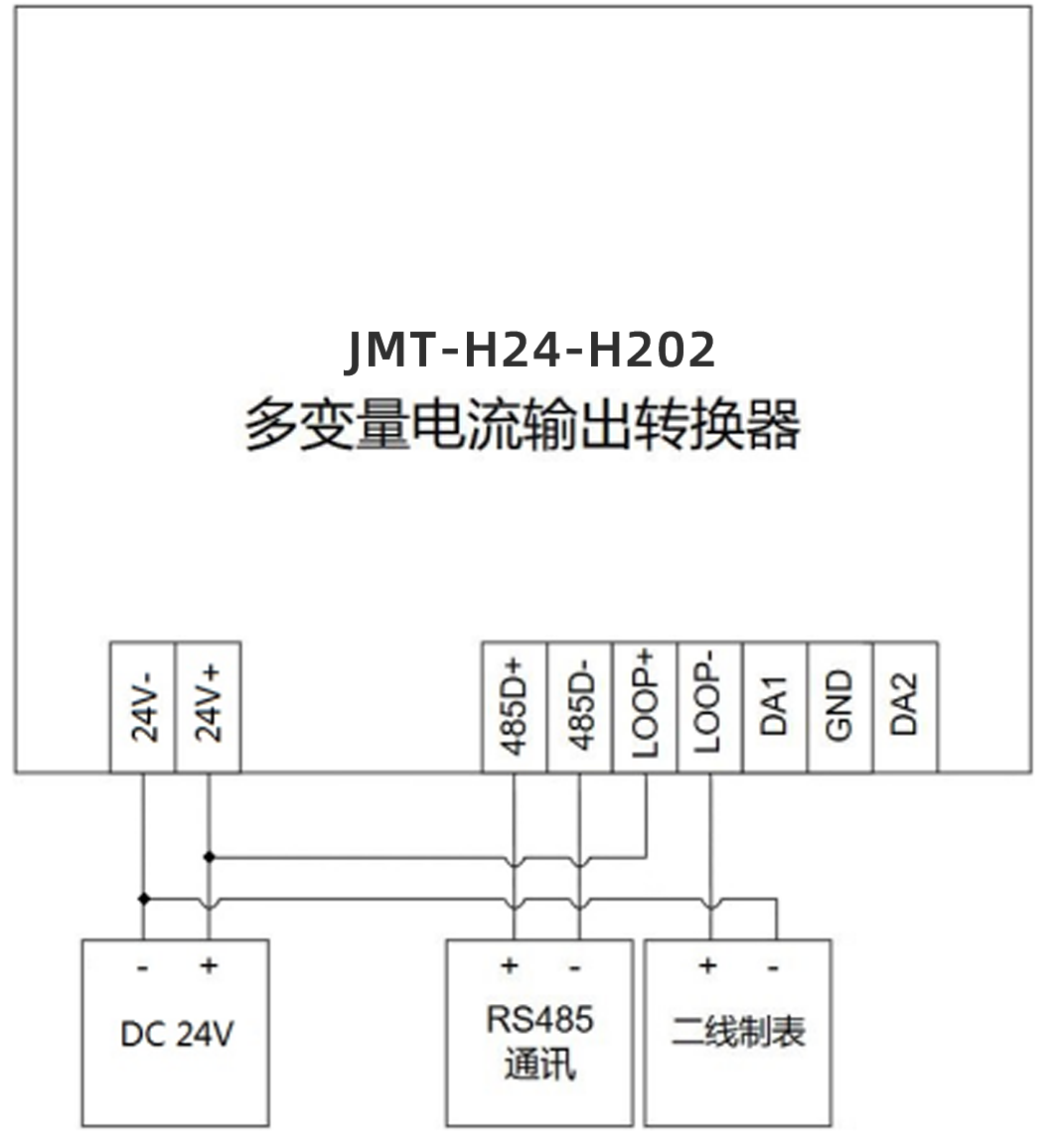

2.3.1二线制仪表接线图

Hart多变量电流输出转换器(图5)

Hart多变量电流输出转换器(图6)

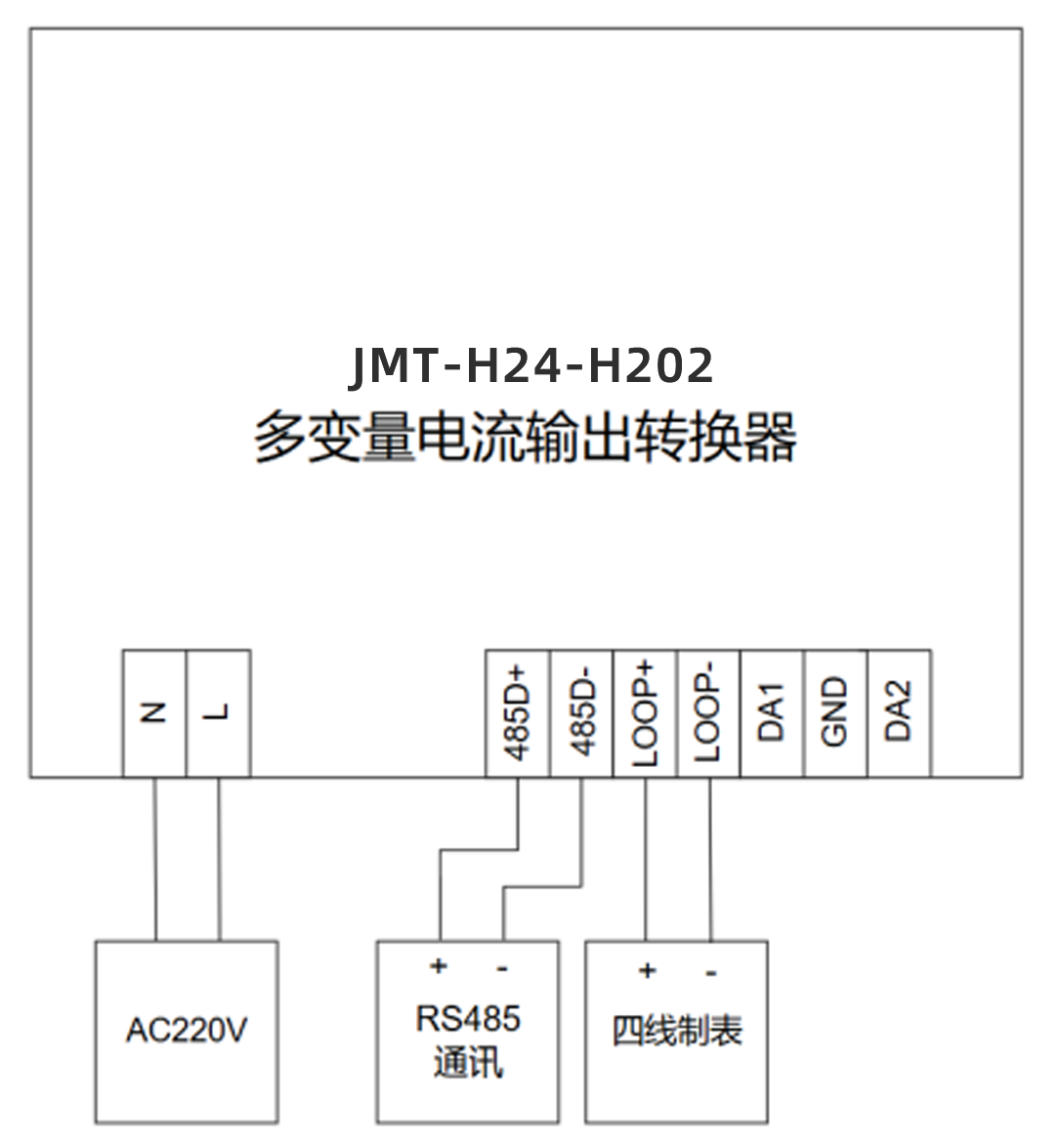

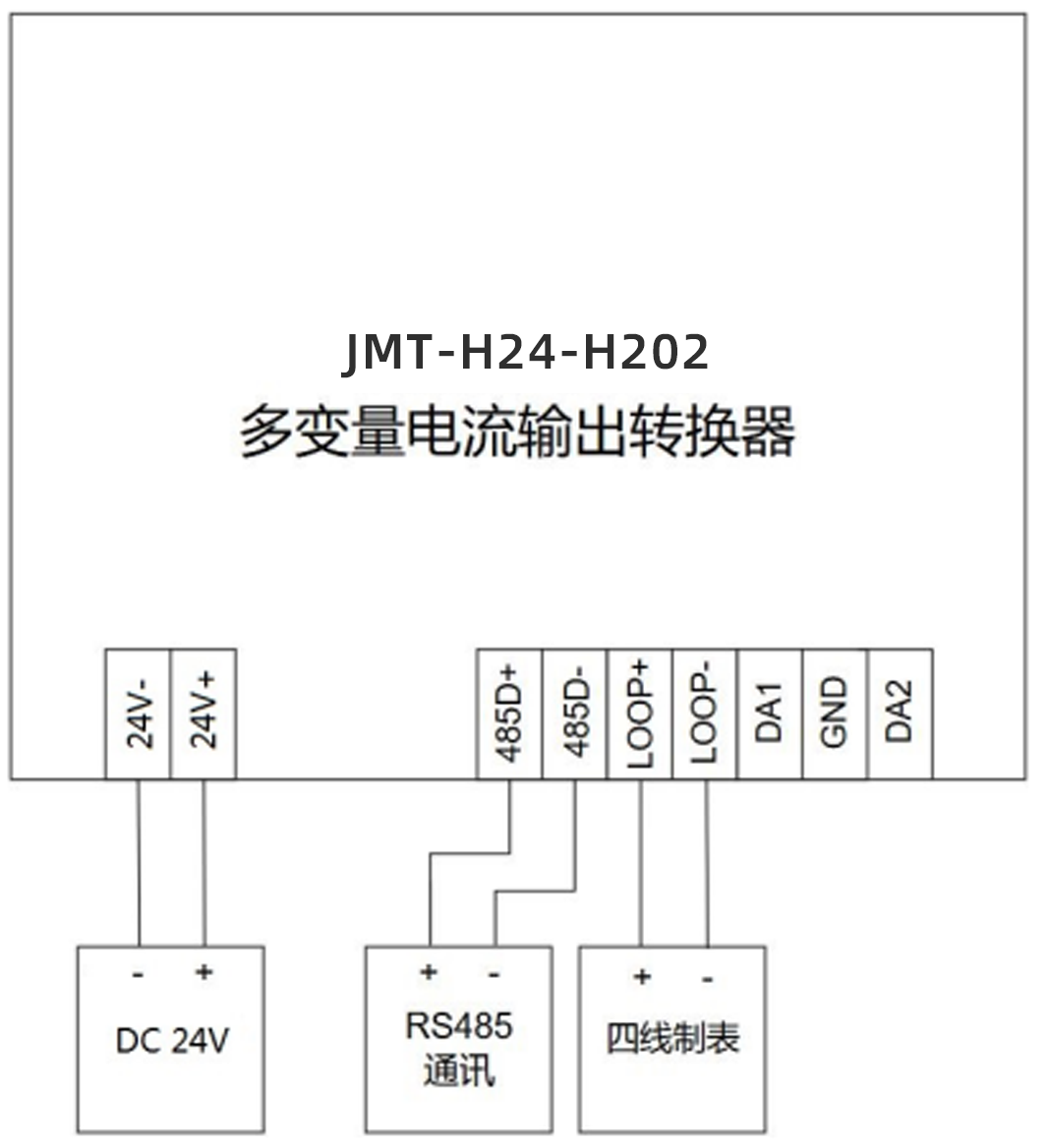

2.3.2四线制仪表接线图

Hart多变量电流输出转换器(图7)

Hart多变量电流输出转换器(图8)

2.4端口介绍

端口名称

24V-/L

24V+/N

485D+

485D-

LOOP+

LOOP-

DA1

GND

DA2

功能/接入设备

电源

RS485通讯

HART仪表

电流1

电流2

l 24V-/L、24V+/N:电源供电,根据购买的型号,选择输入的电源,分别接在对应的端子上。

l 485D+、485D-:RS485通讯接口,读取HART仪表实时数据、电流输出值及量程范围等参数。

l LOOP+、LOOP-:连接HART仪表,读取HART仪表数据。

l DA1、GND~DA2、GND:2路4~20mA电流输出,其采样电阻为250Ω。

2.5指示灯说明

l POW:电源指示灯,转换器正常工作时电源指示灯常亮。

l RS485:RS485通讯接口指示灯,当RS485接口收发数据时指示灯闪烁。

l HART:HART接口指示灯,当转换器与HART仪表进行通讯时指示灯闪烁。

3、配置软件功能介绍及操作步骤

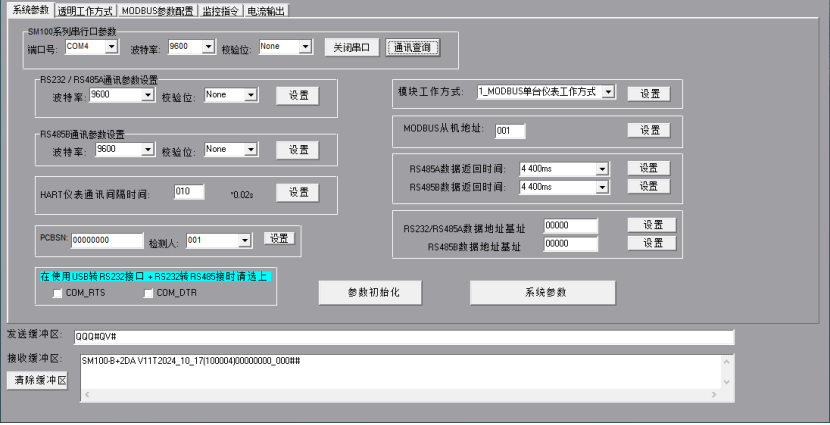

3.1通讯连接

1)根据上部分对端口的介绍,连接电源和485串口线。

2)打开配置调试软件,选择正确的端口号并打开串口。

3)点击“通讯查询”,在下方的“接收缓冲区”中查询到本台转换器的版本号,此时连接成功。

Hart多变量电流输出转换器(图9)

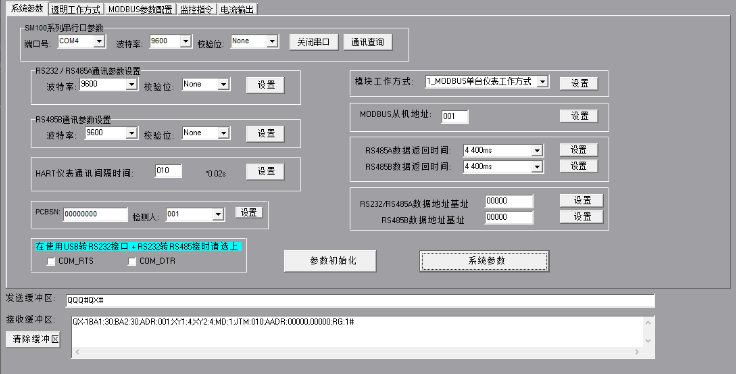

3.2系统参数

此界面用于通讯参数、模块工作方式、MODBUS从机地址、HART指令间隔时间等基本参数的设置与查询。

1)通讯查询:可以查询转换器的版本号。

2)RS485通讯参数设置:用户根据实际情况,选择RS485接口通讯时的波特率和校验位(默认波特率9600、校验位None),然后点击“设置”。设置成功后配置软件自动关闭串口,此时要重新选择设置好的波特率及校验位,打开串口,才能正常通讯。

3)HART仪表通讯间隔时间:为转换器与HART仪表进行通讯的时间周期,输入间隔时间然后点击“设置”。其中间隔时间=输入的时间*0.1S。

4)模块工作方式:

①透明工作方式:设置为该工作方式时,转换器没有电流和MODBUS协议数据输出。转换器使用HART协议通讯,可以读取“透明工作方式”界面中的HART仪表基本信息和动态变量数据。

②MODBUS单台仪表工作方式:设置为该工作方式时,转换器可以对采集到的HART仪表数据进行协议转换,输出标准MODBUS协议数据。

③监控转MODBUSRTU(自定义):当有其他设备同时采集HART仪表数据时,模块工作方式设置为“监控转MODBUSRTU(自定义)”,以满足两个设备同时采集HART仪表数据的情况。

④监控数据输出:当有其他设备同时采集HART仪表数据时,模块工作方式设置为“监控数据输出”,可以监控其他设备与HART仪表通讯时的指令收发情况,客户可以根据监测到的指令设置转换器监控指令参数。

5)MODBUS从机地址:输入3位数字的从机地址并点击“设置”。

6)RS485A数据返回时间:根据后端接入的系统,设置RS485接口数据延时返回的时间。

7)RS232/RS485A数据地址基址:转换器输出MODBUS数据的寄存地址范围是4001~40010,如果对输出数据的寄存地址有要求,可以通过设置地址基址修改数据的寄存地址范围。

  8) 参数初始化:可以将转换器的参数恢复到初始化状态。

9) 系统参数:可以读取通讯参数、模块工作方式、MODBUS从机地址、HART仪表通讯间隔时间等参数信息。

Hart多变量电流输出转换器(图10)

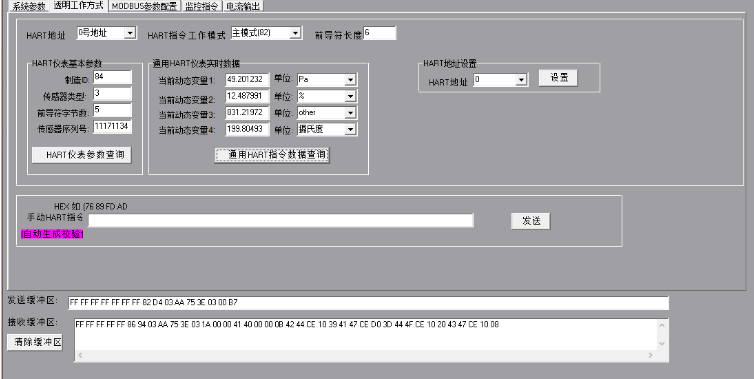

3.3透明工作方式

1)进入“透明工作方式”界面前,先将模块工作方式设置为“透明工作方式”。

2)配置HART仪表参数:

①HART地址:即为HART仪表的地址。

②HART指令工作模式:有主模式、副主模式可供选择,根据仪表需要自行选择。

③前导符长度:HART指令前导符‘FF’数量,一般是6个字节。

3)HART仪表参数查询:可以查询HART仪表基本参数信息。

4)通用HART指令数据查询:可以读取通用HART仪表的实时数据,但无法显示其他定制仪表的实时数据。

5)HART地址设置:当连接的HART仪表地址为非0号地址时,HART地址要设置为0号地址。

6)手动HART指令:可以通过手动输入HART指令,读取HART仪表实时数据。

Hart多变量电流输出转换器(图11)

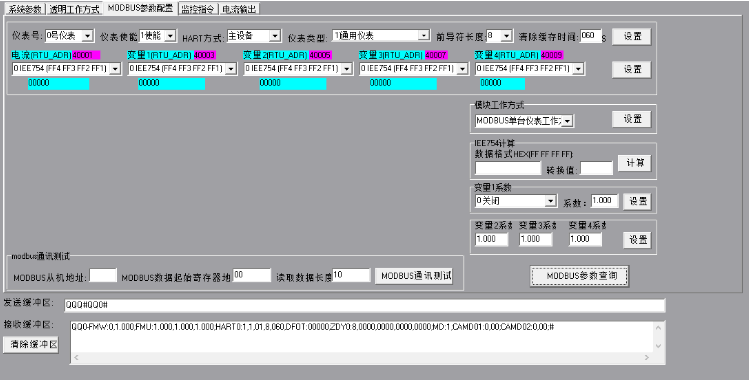

3.4 MODBUS参数配置

1)进入“MODBUS参数配置”界面读取数据信息时,先将“系统参数”界面中的模块工作方式设置为“MODBUS单台仪表工作方式”,然后点击“MODBUS参数查询”,读取本界面的参数信息。

2)自定义HART指令及解析方式

①仪表号:选择“0号仪表”。

②仪表使能:连接HART仪表,将使能打开,即选择“使能”。

③HART方式:有主设备、副主设备可供选择,根据仪表需要自行选择。

④仪表类型:根据实际接入的仪表进行选择

自定仪表——接入的仪表为不常用HART协议仪表,有可能是老HART协议仪表、特殊HART指令协议仪表。用户可以根据HART指令,自己定义解析方式,不用升级程序,直接可以转换MODBUS_RTU协议。

通用仪表——适合大多数HART协议仪表。

特殊仪表——接入的仪表不是通用HART指令读取数据的仪表,如果型号与特殊仪表型号相对应,只要选择该型号即可。

⑤前导符长度:HART指令前导符‘FF’数量。

⑥清除缓存时间:输入3位数的清除缓存时间(单位为S)。

3)数据解析格式:有以下4种,用户要根据仪表数据输出的格式,配置对应的解析格式。

    0 IEE754(FF4 FF3 FF2 FF1)——浮点型、高地位顺序倒(默认格式)

1 IEE754(FF2 FF1 FF4 FF3)——浮点型、高地位顺序不倒

2 Uint32(FF4 FF3 FF2 FF1)——无符号长整型、高地位顺序倒

3 Uint32(FF2 FF1 FF4 FF3)——无符号长整型、高地位顺序不倒

4)自定义HART指令及解析方式:当仪表类型为“自定仪表”时,用户可以将指令使能打开,通过输入指令代码来读取HART仪表数据。

5)自定义读到HART数据解析格式:对读取的仪表指令号、数据起始地址、数据长度、地址位进行设置。其中地址位(数据长度)用于计算数据校验位,以此来判断数据的正确性。默认值为8,常用值有4、6、8,用户可以根据实际情况自行选择。

6)模块工作方式:读取“透明工作方式”界面的数据时选择透明工作方式,读取“MODBUS参数配置”界面的数据时选择MODBUS单台仪表工作方式,然后点击“设置”。(注:“系统参数”界面的模块工作方式设置框和此处的模块工作方式设置框功能是一样的)

7)IEE754计算:输入接收到的数据指令代码,点击“计算”,可将十六进制的数据格式转变为十进制的数据格式,方便对接收的数据进行核准。

8)变量1~变量4系数:当读取的变量单位与HART仪表表头上显示的单位不一致时,可以设置相应的系数进行单位之间的转换。

9)MODBUS通讯测试:输入正确的MODBUS从机地址、读数据的起始寄存地址和数据长度,然后点击“MODBUS通讯测试”,读取MODBUS数据信息。

Hart多变量电流输出转换器(图12)

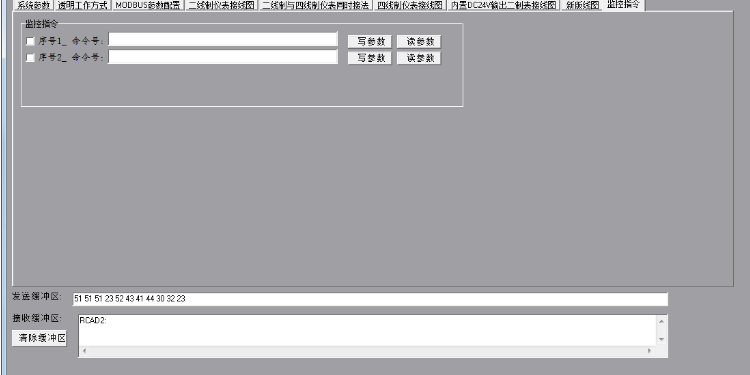

3.5监控指令

当有其他设备同时采集HART仪表数据时,模块工作方式要设置为“监控转MODBUSRTU(自定义)”,以满足两个设备同时采集HART仪表数据的情况。

转换器可以设置两条监控指令,在其他设备与HART仪表通讯过程中出现设置的监控指令时,转换器同时将截取的数据转换为标准MODBUS协议输出。

Hart多变量电流输出转换器(图13)

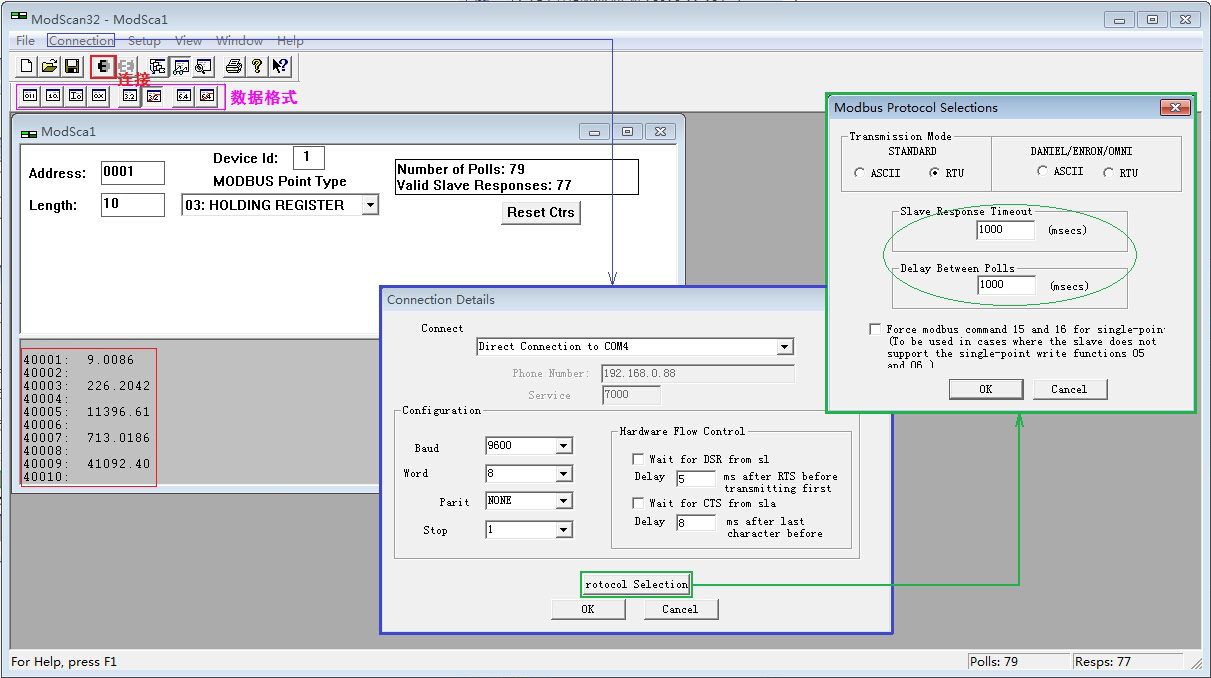

3.6 ModScan32通讯测试

1)将配置软件的串口关闭,然后打开Modscan32软件,点击“connection”,按照下图箭头指示在弹出的对话框中配置合适的参数,然后点击OK。

2)在modscan32软件主窗口中选择合适的数据格式,输入正确的参数信息,然后点击“连接”按钮,读取仪表数据信息。

其中 Address——MODBUS数据起始寄存器地址

     Device Id——MODBUS从机地址

Length——读取数据长度

MODBUS Point Type——功能码

Hart多变量电流输出转换器(图14)

4、数据寄存器地址

出厂默认参数:站地址001、波特率9600、校验位None、数据位8位、停止位1位,读取数据时采用03功能码。

数据名称

数据地址

数据类型

数据格式(默认)

电流值

40001  40002

IEE754

4321

主变量1

40003  40004

IEE754

4321

变量2

40005  40006

IEE754

4321

变量3

40007  40008

IEE754

4321

变量4

40009  40010

IEE754

4321

5、服务与保修

1、本产品在正常使用条件下保修三年。

2、保修期内,凡属产品技术原因引起的故障,本公司将为您提供保修服务。

3、下列情形不属免费保修范围:

①未经本公司同意,私自进行拆装、维修的产品;

②外力损坏及其它自然灾害造成的损坏。

4、用户认为本公司产品需要维修时,请拨打本公司电话及时与我们联系,我们将尽快进行维修并寄回。

5、本保修责任权仅限于保修期间产品的故障维修,不承担其它责任。
