一、项目背景

  某大型新能源汽车电池制造企业，专注于锂电池的研发与生产。在其新建的智能化锂电池生产线上，为确保生产的高精度与高效率，企业引入了大量先进设备。其中，电芯卷绕、叠片等关键工序设备，选用了施耐德M340系列PLC作为ProfibusDP协议主站，该系列PLC具备强大的运算能力和稳定的控制性能，能够精准控制设备的复杂动作。而电池检测环节的电压、内阻测试仪，以及车间环境监测的温湿度传感器等辅助设备，则采用ModbusRTU协议，由欧姆龙CP1H系列PLC作为ModbusRTU协议主站进行管理。由于ProfibusDP与ModbusRTU协议互不兼容，导致生产线各设备间数据无法互通，严重影响生产流程的连贯性和生产效率，企业急需找到可靠的协议转换解决方案。

二、方案实施

（一）设备选型

企业在市场上多方调研后，选择了捷米特ProfibusDP转MODBUS RTU协议转换网关。该网关具备卓越的协议转换性能，能够快速、稳定地实现ProfibusDP与ModbusRTU协议之间的数据转换。同时，它对施耐德、欧姆龙等主流品牌PLC有良好的兼容性，支持多种通信速率和数据格式，并且拥有高可靠性和稳定性，可适应电池制造车间复杂的电磁环境，满足企业对设备稳定运行的需求。

（二）硬件连接

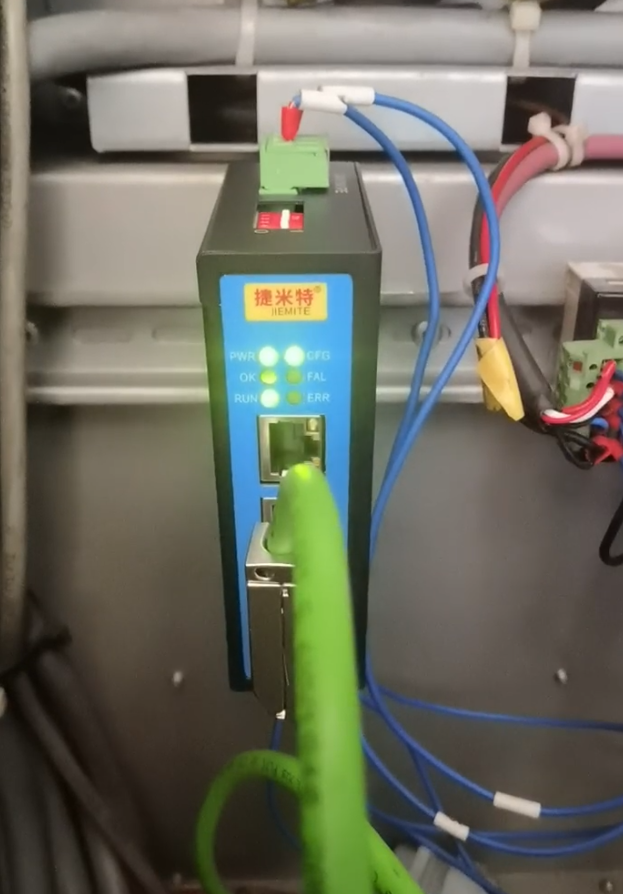

1. 将捷米特JM-RTU-DP协议转换网关的ProfibusDP接口，使用符合Profibus标准的专用电缆，连接到施耐德M340系列PLC的ProfibusDP通信端口上。连接时严格遵循Profibus网络布线规范，确保电缆屏蔽层接地良好，减少电磁干扰对数据传输的影响，保证连接的牢固性和稳定性。

2. 把网关的ModbusRTU接口通过RS485通信线缆，与欧姆龙CP1H系列PLC以及采用ModbusRTU协议的电压内阻测试仪、温湿度传感器等设备相连。按照RS485接线规则，正确连接A、B信号线，并在网络两端接入合适的终端电阻，以消除信号反射，确保设备间物理连接的准确性和可靠性。

（三）参数配置

1. ProfibusDP参数配置

打开施耐德UnityPro编程软件，在项目中添加M340系列PLC硬件设备。随后导入捷米特ProfibusDP转MODBUS RTU网关模块的GSD文件，将网关作为ProfibusDP从站添加到网络中。设置网关的ProfibusDP站地址为5，波特率设为12Mbps，同时配置数据传输格式等参数，使其与主站PLC的设置保持一致，确保ProfibusDP网络通信的正常运行。

2. ModbusRTU参数配置

利用捷米特提供的网关配置软件，对ProfibusDP转MODBUS RTU网关的ModbusRTU通信参数进行设置。将波特率设为9600bps，数据位设为8位，停止位设为1位，校验方式选择CRC校验。这些参数需与欧姆龙CP1H系列PLC以及ModbusRTU设备的参数完全匹配。同时，依据ModbusRTU设备的地址和寄存器映射关系，在网关配置软件中进行详细设置，保障数据能够准确无误地传输和映射。

3. 数据映射配置

在网关配置软件中，建立ProfibusDP数据地址与ModbusRTU寄存器地址之间的精确映射关系。例如，将施耐德PLC的输出数据区%Q0.0-%Q0.7映射到ModbusRTU设备的保持寄存器40001-40008，以便将生产控制指令准确传输给ModbusRTU设备。同时，把ModbusRTU设备中电压内阻测试仪的测量数据寄存器，映射到施耐德PLC的输入数据区%I0.0-%I0.7，使PLC能够实时获取电池检测数据，为生产决策提供准确依据。

三、运行效果

（一）数据实时交互

捷米特ProfibusDP转MODBUS RTU网关模块投入使用后，施耐德M340系列PLC与欧姆龙CP1H系列PLC及相关设备之间，实现了高效、稳定的数据实时交互。在电池生产过程中，施耐德PLC能够依据生产工艺要求，通过网关向ModbusRTU协议的电压内阻测试仪发送检测指令，并实时接收检测结果数据；同时，还能根据温湿度传感器反馈的环境数据，及时调整生产参数，确保生产环境始终处于最佳状态。整个数据传输过程响应迅速，延迟控制在毫秒级，满足了新能源汽车电池制造对数据实时性的严苛要求。

（二）系统协同工作

引入网关后，不同协议的设备实现了深度协同工作，显著提升了锂电池生产线的自动化水平和生产效率。在电芯生产环节，机械手臂在施耐德PLC的控制下，能够根据ModbusRTU协议传感器检测到的电芯位置和状态信息，精准地进行抓取和搬运操作；而在电池组装环节，各设备之间也能通过数据交互，实现物料的精准配送和组装动作的无缝衔接。生产线的整体运行更加流畅，生产节拍明显加快，产能提升了20%以上，产品不良率降低了15%，有效提高了企业的市场竞争力。

（三）系统扩展性增强

捷米特JM-RTU-DP协议转换网关为企业未来的生产线升级和扩展提供了极大便利。随着企业生产规模的扩大和技术的不断更新，后续若需要添加新的采用ProfibusDP或ModbusRTU协议的设备，只需在网关中进行简单的参数配置和数据映射调整，即可将新设备快速接入现有系统，无需对整个生产线的通信架构进行大规模改造，大大降低了系统升级成本和时间成本，为企业的可持续发展提供了有力支持。

四、总结

在新能源汽车电池制造这一极具前景的行业中，捷米特ProfibusDP转MODBUS RTU协议转换网关成功攻克了不同协议设备间的通信难题。通过科学的硬件连接和细致的参数配置，实现了ProfibusDP主站与ModbusRTU主站及其相关设备之间的高效数据交互和深度协同工作，有效提升了生产效率、产品质量和系统扩展性。该应用案例充分彰显了捷米特ProfibusDP转MODBUS RTU网关在新能源汽车电池制造行业的重要应用价值和广阔市场前景，为同行业企业在解决设备通信集成问题上提供了极具参考意义的成功范例。

《具体内容配置过程及其他相关咨询请与武工留言交流》
