一、项目背景

  某新能源电池制造企业，致力于锂电池的生产制造。其生产线规模庞大且复杂，涵盖了原材料搅拌、涂布、辊压、分切、卷绕、焊接、注液、检测等多个关键环节。在这条生产线上，不同的设备由不同的供应商提供，导致所采用的通信协议各不相同。其中，部分核心设备采用ROFINET协议进行通信，而一些执行机构和传感器则采用CANopen协议。这种协议的差异，使得设备之间无法直接进行高效的数据交互，严重制约了生产线的整体运行效率。

系统需求分析

1. 设备通信融合：实现ROFINET协议主站设备与CANopen协议主站设备之间的稳定、高速通信，确保数据能够实时、准确地在不同协议设备间传输。

2. 数据采集与监控：能够实时采集CANopen设备的数据，并将其传输给ROFINET主站，以便进行集中监控和数据分析。同时，ROFINET主站也需要能够对CANopen设备进行远程控制。

3. 系统兼容性与扩展性：选用的协议转换网关需具备良好的兼容性，能够无缝对接现有生产线上的各主流品牌和型号的设备。并且，要具备一定的扩展性，以适应未来生产线升级改造时可能增加的设备和功能需求。

二、解决方案

为满足上述需求，企业选用了捷米特JM-PN-COP协议转换网关，并搭配以下主流PLC：

1. ROFINET协议主站PLC：西门子S7-1500系列（CPU1518-4PN/DP）。该系列PLC具备强大的运算能力和丰富的通信接口，支持ROFINETRT/IRT实时通信，能够高效地处理整个生产线的逻辑控制和数据处理任务，在工业自动化领域应用广泛。

2. CANopen协议主站PLC：贝加莱X20系列（X20CP1585）。贝加莱PLC以其高性能、高可靠性和开放性著称，在CANopen网络中能够稳定地作为主站，对CANopen从站设备进行有效的管理和控制。

硬件连接

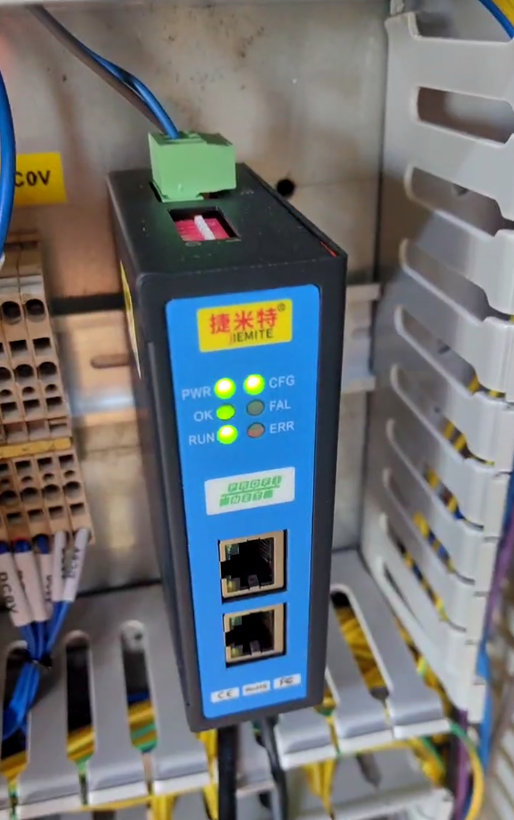

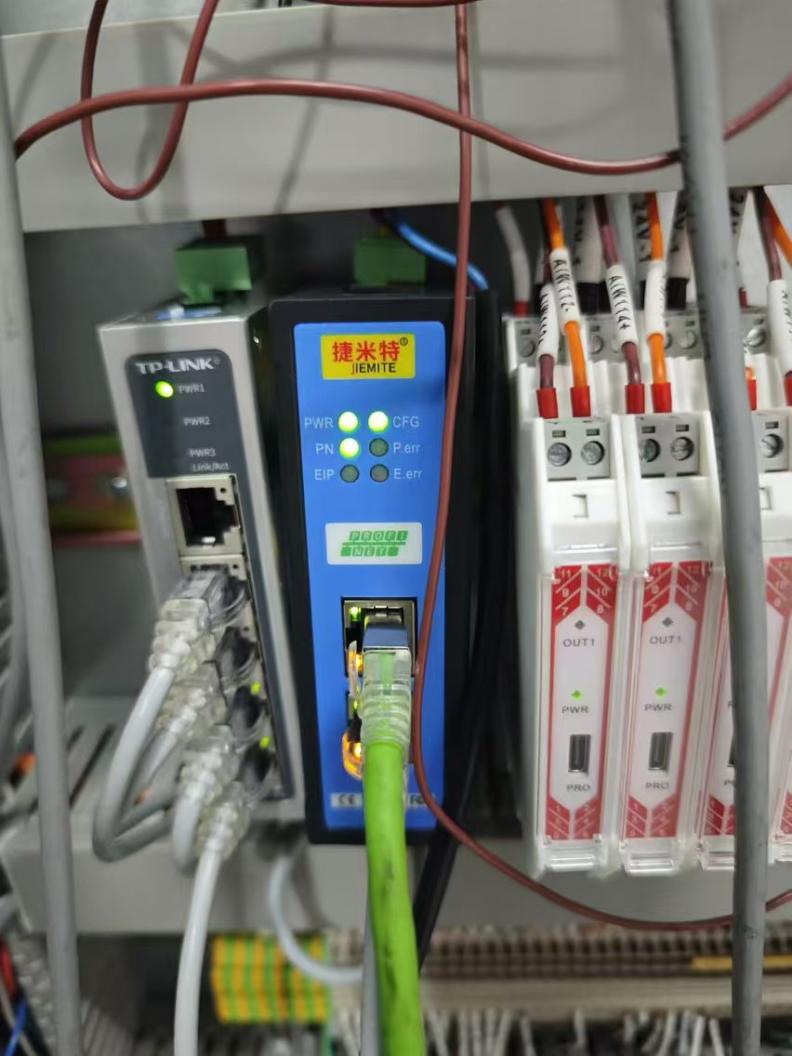

1. 将捷米特PROFINET转CANopen协议转换网关的ROFINET接口通过以太网网线与西门子S7-1500PLC的ROFINET端口相连。确保网线连接牢固，并且网络参数设置正确，使两者能够建立稳定的网络连接。

2. 把网关的CANopen接口通过CAN总线与贝加莱X20系列PLC的CANopen端口连接。同时，在CAN总线的两端，需正确接入120Ω的终端电阻，以确保CAN总线通信的稳定性和可靠性。此外，为网关提供稳定的24V直流电源，保证其正常工作。

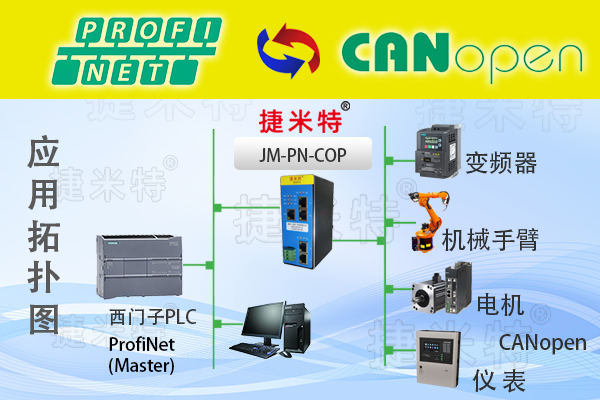

3. 贝加莱X20系列PLC作为CANopen主站，通过CAN总线连接众多CANopen从站设备，如电池检测设备、部分电机驱动器、传感器等。这些从站设备分布在生产线的各个环节，负责采集和执行相关的生产数据和指令。

软件配置

1. ROFINET主站配置：在西门子TIAPortal软件中，对S7-1500PLC进行项目创建和配置。添加PROFINET转CANopen网关作为ROFINET从站设备，并根据实际需求，对其进行参数设置，包括设备名称、IP地址、通信速率等。同时，在PLC的程序中，编写相应的代码，以实现对网关数据的读取和写入操作，从而实现对CANopen设备的间接控制。

2. CANopen主站配置：利用贝加莱AutomationStudio软件，对X20系列PLC进行配置。在软件中，添加CANopen网络，并设置网络参数，如波特率、节点ID等。将各个CANopen从站设备添加到网络中，并根据设备的功能和数据需求，进行对象字典的映射和配置。确保主站能够准确地识别和与从站进行数据交互。

3. 网关配置：使用捷米特提供的专用配置软件，对PROFINET转CANopen网关进行配置。在配置软件中，分别设置ROFINET侧和CANopen侧的通信参数，使其与两侧的PLC参数相匹配。同时，进行数据映射设置，将CANopen设备的数据对象与ROFINET主站的数据块进行一一对应，确保数据能够在不同协议间正确转换和传输。

三、应用效果

1. 高效的数据交互：通过捷米特PROFINET转CANopen协议转换网关，成功实现了ROFINET协议主站与CANopen协议主站设备之间的高效通信。数据传输稳定可靠，延迟极低，满足了生产线对实时性的严格要求。例如，在电池检测环节，检测设备（CANopen从站）能够快速将检测数据传输给贝加莱PLC（CANopen主站），再通过网关传输到西门子PLC（ROFINET主站）进行集中分析和处理，大大提高了检测效率和数据处理速度。

2. 生产效率提升：生产线的整体运行效率得到显著提升。由于设备之间通信顺畅，生产过程中的等待时间和故障发生率大幅降低。生产节拍从原来的每分钟8个产品提高到每分钟10个产品，生产效率提升了25%。这使得企业的产能得到有效提升，能够更好地满足市场对新能源电池的需求。

3. 产品质量提高：通过实时采集和监控CANopen设备的数据，企业能够对生产过程进行更精准的控制。例如，在电池卷绕环节，电机驱动器（CANopen从站）的运行数据能够实时反馈到主站系统，一旦发现异常，能够及时进行调整，避免了因设备故障导致的产品质量问题。电池生产过程中的次品率从原来的3%降低到1%，产品质量得到了显著提高，增强了企业产品在市场上的竞争力。

4. 维护成本降低：故障诊断和报警功能得到极大优化。当CANopen设备出现故障时，其故障信息能够迅速通过网关传输到ROFINET主站，并在监控系统上发出声光报警。同时，系统还能记录详细的故障代码和时间，方便维修人员快速定位和解决故障，减少了设备的停机时间，降低了维护成本。

四、总结与展望

在新能源电池制造行业，捷米特PROFINET转CANopen协议转换网关搭配西门子S7-1500和贝加莱X20系列PLC的解决方案，成功解决了不同协议设备间的通信难题，为企业带来了显著的经济效益和生产效率提升。随着新能源行业的持续发展，生产线的自动化和智能化程度将不断提高，对设备通信的要求也会越来越高。这种高效、可靠的协议转换解决方案，将在未来的新能源电池制造领域发挥更加重要的作用，助力企业实现更高水平的自动化生产和智能化管理。同时，随着技术的不断进步，相信类似的协议转换产品将不断优化和升级，为工业自动化的发展提供更加强有力的支持。

《具体内容配置过程及其他相关咨询请与武工留言交流》
