一、 行业痛点与需求背景
在现代物流与仓储自动化领域，设备互联与数据互通已成为提升运营效率的核心需求。然而，早期广泛应用的西门子S7-200系列PLC（如S7-226CN）因硬件设计限制，仅配备RS485串行通讯接口（9针口），缺乏以太网通讯能力，这一缺陷在智能化升级过程中逐渐凸显：
1. 通讯速率瓶颈：传统RS485总线通讯速率最高仅187.5kbps，无法满足仓储系统中大量实时数据的传输需求
2. 布线复杂度：多设备级联时需严格遵循总线拓扑结构，增加布线难度与维护成本
3. 扩展性受限：难以直接接入工业以太网网络，无法与新一代PLC及上位机系统高效集成
4. 数据孤岛问题：无法实现与管理层系统的数据交互，阻碍了数字化转型进程
某大型电商仓储中心便面临此类困境。该中心现有5条自动化分拣线仍采用西门子S7-226CNPLC控制，需将设备状态数据实时上传至新部署的西门子S7-1511-1PNPLC主控制系统，并接入上位机监控系统。同时，现场原有3台昆仑通态TPC1061H触摸屏需保留使用，实现本地操作与监控。
经过技术评估，最终选择捷米特ETH-S7200-JM01Plus直通型以太网通讯处理器作为解决方案核心，该模块不仅能将S7-200PLC的9针串口信号转换为以太网信号，实现与S7-1500PLC及上位机的高速通讯，更支持在不影响原有通讯的前提下，通过同一9针接口连接任何品牌触摸屏，完美解决了兼容性与扩展性难题。
二、 系统总体架构设计
本项目采用"分布式控制+集中监控"的架构设计，通过ETH-S7200-JM01Plus模块构建三层通讯网络：
1. 现场控制层：由5台西门子S7-226CNPLC（型号6ES7216-2BD23-0XB8）组成，分别控制5条分拣线的传送带、推料机构及扫码设备
2. 数据汇聚层：通过5个捷米特ETH-S7200-JM01Plus模块（版本V2.3）实现串口转以太网功能，建立与控制层的通讯连接
3. 中央监控层：包括1台西门子S7-1511-1PNPLC（6ES7511-1AK02-0AB0）作为主控制器，1台安装WinCC监控软件的上位机（研华IPC-610L），以及3台昆仑通态TPC1061H触摸屏

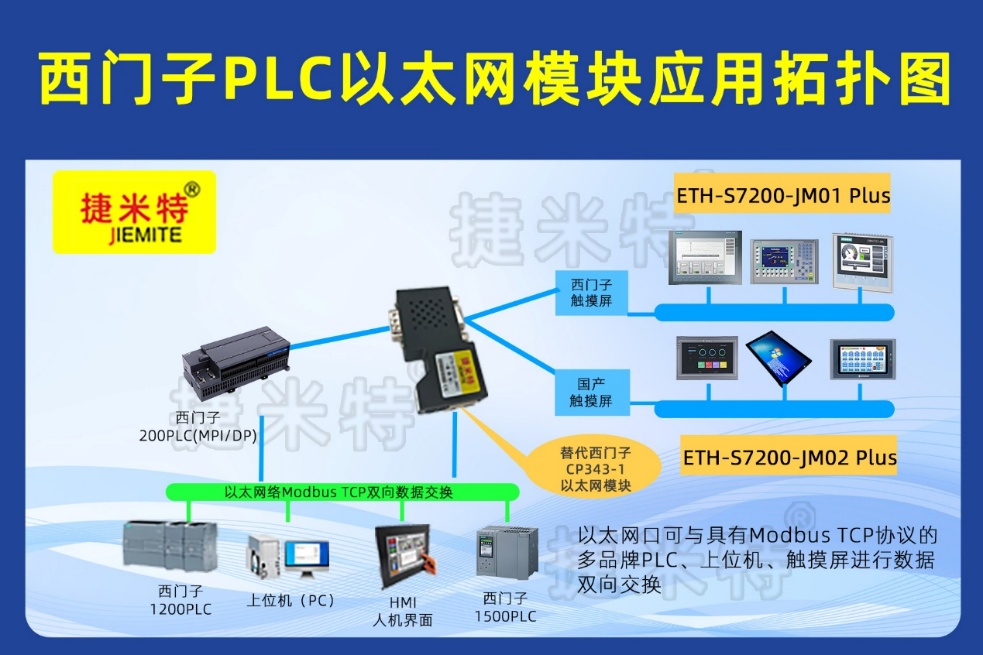

网络拓扑采用星型结构设计：所有ETH-S7200-JM01Plus网关模块通过工业交换机（赫斯曼MS4128）与S7-1500PLC及上位机组成千兆以太网，模块与S7-226CNPLC通过9针串口线连接，同时每台模块的9针接口通过分支线连接对应的触摸屏设备。
三、 硬件选型与连接方案
核心设备清单
- 主控制器：西门子S7-1511-1PNPLC（6ES7511-1AK02-0AB0），配备16DI/16DO数字量模块SM523（6ES7523-1BL00-0AA0）
- 从控制器：西门子S7-226CNPLC（6ES7216-2BD23-0XB8）×5台，每台配置EM223扩展模块（6ES7223-1PL22-0XA8）
- 通讯模块：捷米特ETH-S7200-JM01Plus×5个，支持PROFINET协议，波特率自适应
- 触摸屏：昆仑通态TPC1061H×3台，分辨率1024×600
- 上位机：研华IPC-610L，配置i5-8500处理器，8GB内存
- 工业交换机：赫斯曼MS4128，28端口千兆管理型交换机
- 辅助设备：西门子LOGO!24V直流电源（6EP1332-1SH71）×6台，用于为PLC及通讯模块供电
硬件连接细节
1. S7-200与通讯模块连接：
o 使用捷米特专用9针串口线（型号JM-CAB-003）连接S7-226CN的PORT0口与ETH-S7200-JM01Plus的COM口
o 模块供电采用24V直流电源，正负极分别连接至模块的V+与V-端子
o 模块以太网口通过超五类工业以太网线连接至交换机
2. 触摸屏连接：
o 采用一分二串口线（捷米特JM-CAB-005）从S7-226CN的PORT0口分支，一端连接ETH-S7200-JM01Plus模块，另一端连接昆仑通态触摸屏的COM口
o 触摸屏供电与信号传输共用同一线缆，无需额外电源
3. 以太网网络连接：
o S7-1511-1PN的PROFINET口通过工业以太网线连接至交换机
o 上位机通过网线连接至交换机的千兆端口
o 所有ETH-S7200-JM01Plus模块分别连接至交换机的不同端口
4. 接地处理：
o 所有设备的接地端子通过4mm²黄绿线连接至同一接地排
o 接地电阻要求≤4Ω，确保通讯稳定性与设备安全
四、 软件配置与参数设置
ETH-S7200-JM01Plus模块配置
1. IP地址设置：
o 通过模块自带的Web配置界面进行参数设置（默认IP：192.168.1.100）
o 为5个模块分别分配IP地址：192.168.0.101至192.168.0.105
o 子网掩码统一设置为255.255.255.0，网关设置为192.168.0.1
2. 串口参数配置：
o 通讯协议：选择"S7-200PPI"模式
o 波特率：187500bps（与S7-226CN默认波特率匹配）
o 数据格式：8位数据位，1位停止位，无校验
o 勾选"允许触摸屏接入"选项，启用同时通讯功能
3. 高级设置：
o 超时时间设置为3000ms
o 数据缓存区大小设置为1024字节
o 启用"心跳包"功能，间隔1000ms
S7-1500PLC配置（TIAPortalV16）
1. 硬件组态：
o 在项目中添加S7-1511-1PNPLC，配置其PROFINET接口IP为192.168.0.1
o 通过GSD文件导入ETH-S7200-JM01Plus模块（下载自捷米特官网）
o 在网络视图中建立PLC与5个通讯模块的逻辑连接
2. 通讯配置：
o 使用"GET/PUT"指令实现与S7-200的数据交换
o 配置DB1作为接收数据块，存储5条分拣线的状态信息
o 配置DB2作为发送数据块，存储控制指令
o 通讯更新周期设置为100ms
3. 数据映射：
o 每条分拣线映射16位输入状态（运行、故障、急停等）
o 每条分拣线映射8位控制指令（启动、停止、复位等）
o 建立数据校验机制，确保传输准确性
S7-200PLC程序修改（STEP7-Micro/WINV4.0）
1. 通讯地址分配：
o 为每个S7-226CN分配唯一的站地址（1-5）
o 定义VB100-VB200作为与上位机通讯的数据区
o VB100-VB110：状态数据（上传）
o VB111-VB120：控制指令（下载）
2. 程序优化：
o 增加通讯数据处理子程序，实现数据打包与解析
o 添加数据校验逻辑，使用CRC16算法
o 优化扫描周期，确保通讯响应时间≤50ms
3. 触摸屏接口：
o 保留原有与触摸屏通讯的PPI协议程序
o 增加数据同步逻辑，确保触摸屏与以太网通讯的数据一致性
上位机监控系统（WinCCV7.5）
1. 变量组态：
o 建立与S7-1500PLC的连接，导入DB1和DB2数据块
o 定义500个过程变量，涵盖所有设备状态与控制参数
o 设置变量更新周期为500ms
2. 画面设计：
o 主监控画面：显示5条分拣线的整体运行状态
o 详情画面：每条分拣线的详细参数与控制按钮
o 报警画面：实时显示设备故障信息与历史记录
o 报表画面：生产数据统计与分析图表
3. 数据存储：
o 配置SQLServer数据库，存储关键运行数据
o 数据采样周期设置为1分钟
o 保留3个月的历史数据用于分析
五、 系统调试与优化
调试步骤
1. 单机调试：
o 逐一测试ETH-S7200-JM01Plus模块的通讯功能，使用捷米特测试软件JM-Tester验证数据传输
o 检查触摸屏与S7-200的通讯是否正常，确保操作响应及时
o 测试S7-1500与单个S7-200的点对点通讯，验证数据读写准确性
2. 联网调试：
o 接入所有设备，测试网络负载情况下的通讯稳定性
o 验证5条分拣线同时工作时的数据同步性
o 测试上位机与PLC的数据交互延迟，要求≤300ms
3. 压力测试：
o 连续72小时满负荷运行测试
o 模拟网络中断、设备故障等异常情况
o 记录通讯中断次数与恢复时间
优化措施
1. 通讯优化：
o 将S7-1500的GET/PUT指令分时段执行，避免网络拥塞
o 优化数据结构，采用位打包方式减少数据量
o 增加通讯看门狗机制，超时自动重连
2. 抗干扰处理：
o 在ETH-S7200-JM01Plus模块电源端增加磁环滤波器
o 调整以太网交换机的端口优先级，确保控制数据优先传输
o 对串口通讯线进行双绞屏蔽处理，减少电磁干扰
3. 冗余设计：
o 为关键控制指令增加确认机制
o 实现数据本地缓存，网络中断后可恢复断点续传
o 配置交换机的环网冗余功能，确保单点故障不影响整体通讯
六、 应用效果与效益分析
系统性能指标
1. 通讯速率：从原有的187.5kbps提升至100Mbps，数据传输能力提升533倍
2. 响应时间：控制指令响应时间从原有的500ms缩短至50ms
3. 稳定性：连续运行30天无通讯中断，MTBF（平均无故障时间）达8760小时
4. 扩展性：支持最多32个设备同时接入，满足未来系统扩展需求
经济效益
1. 改造成本：相比整体更换为S7-1200/S7-1500系统，节省硬件投资约65%
2. 运营效率：分拣线处理能力从每小时8000件提升至12000件，效率提升50%
3. 维护成本：因通讯故障导致的停机时间减少90%，年节省维护成本约15万元
4. 人力成本：实现远程监控后，现场巡检人员减少2名，年节省人力成本约12万元
管理效益
1. 实现了设备全生命周期数据采集与分析，为预防性维护提供数据支持
2. 通过上位机系统实现集中监控，提升了生产调度效率
3. 建立了完善的报警机制，故障响应时间从平均30分钟缩短至5分钟
4. 数据可追溯性增强，为工艺优化提供了准确依据
七.总结与展望
捷米特ETH-S7200-JM01Plus以太网通讯处理器在本仓储自动化项目中展现了卓越的性能，成功解决了西门子S7-200PLC无以太网接口的行业痛点，实现了与S7-1500PLC及上位机系统的无缝集成。同时，模块支持同时连接触摸屏的特性，最大限度保护了用户既有投资，为老旧设备的智能化升级提供了经济高效的解决方案。
随着工业4.0的深入推进，物流仓储行业对设备互联的需求将持续增长。ETH-S7200-JM01Plus等串口转以太网模块将在设备改造、系统集成等领域发挥更大作用，帮助企业以最小成本实现数字化转型。未来，通过引入边缘计算与云平台技术，该系统可进一步扩展为具备AI预测维护、自适应调度等高级功能的智能仓储系统，为行业发展树立新的标杆。
更多详细内容或具体配置过程可咨询羽工。
