一.行业痛点：传统PLC网口缺失制约数控系统智能化升级

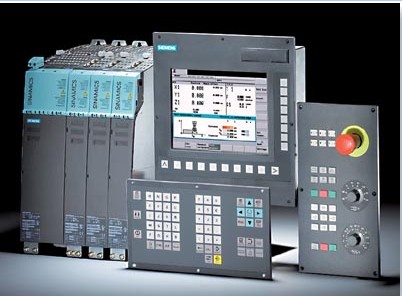

在高端装备制造领域，西门子840DSL数控系统凭借其高精度、高可靠性和强大的加工能力，广泛应用于航空零部件、精密模具等高端制造场景。然而，某航空零部件制造企业的实际生产中，其配套的西门子S7-300PLC（型号CPU315-2DP）因缺乏原生以太网接口，导致与上位机监控系统、触摸屏等设备的通信严重受阻。具体表现为：
1.数据孤岛现象突出：S7-300PLC仅配备MPI/DP接口，无法直接接入车间级工业以太网，导致加工参数、设备状态等关键数据无法实时上传至MES系统，生产决策依赖人工巡检，效率低下。
2.多设备协同困难：操作人员需通过触摸屏（型号KTP1200）查看设备运行状态，但传统MPI通信速率仅187.5Kbps，数据刷新延迟达2秒以上，无法满足高速加工（如钛合金叶片铣削）的实时监控需求。
3.系统扩展成本高昂：若采用西门子原装CP343-1以太网模块，单台成本超5000元，且需重新配置PLC硬件组态，改造周期长达2周，严重影响生产进度。

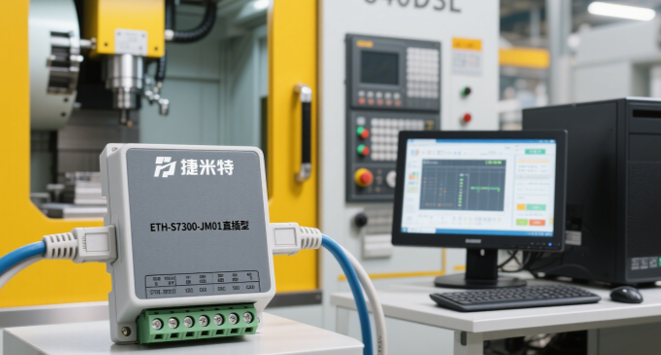

二.解决方案：捷米特ETH-S7300-JM01模块实现"即插即用"通信升级
针对上述痛点，企业引入捷米特ETH-S7300-JM01直通型以太网模块，构建"PLC-以太网模块-工业交换机-多终端"的通信架构，具体实施步骤如下：
1.硬件部署：模块化设计简化安装流程
l PLC端连接：将ETH-S7300-JM01模块直接插入S7-300PLC的MPI/DP端口，模块尺寸仅120mm×80mm×30mm，适配标准导轨安装，无需额外机柜空间。

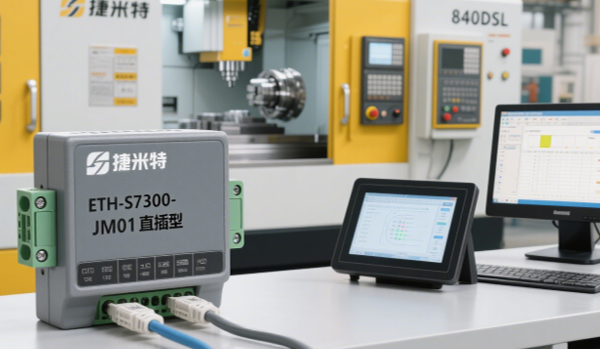

l 网络拓扑构建：通过超五类网线将模块接入车间级工业交换机（型号西门子SCALANCEX208），与840DSL数控系统（型号SINUMERIK840DSL）、KTP1200触摸屏、上位机（配置研华IPC-610L工控机）组成100Mbps局域网，子网掩码设置为255.255.255.0。
l IP地址分配：为ETH-S7300-JM01模块分配固定IP地址192.168.1.100，与840DSL数控系统（192.168.1.10）、触摸屏（192.168.1.20）、上位机（192.168.1.30）处于同一网段，确保通信可达性。
2.通信协议配置：透明桥接实现协议无缝转换
l MPI到以太网转换：JM-ETH-S7300-JM01网关模块内置协议转换引擎，将S7-300PLC的MPI物理层信号透明转换为标准TCP/IP以太网帧，支持S7Communication协议，可直接与西门子S7系列设备通信。
l 多协议兼容性：模块同时支持ModbusTCP协议，通过扩展RS485接口可连接第三方传感器（如基恩士IL-1000激光位移传感器），实现加工尺寸的实时采集。
l 参数透明继承：模块以桥接模式工作，原有MPI通信参数（地址2、波特率187.5Kbps）保持不变，无需修改S7-300PLC的硬件组态或用户程序，改造过程零停机。
3.上位机与触摸屏集成：双终端实时监控架构
l 上位机监控系统：在上位机安装WinCCV7.5组态软件，通过"S7Communication"协议建立与ETH-S7300-JM01模块的连接，直接绑定S7-300PLC的DB1.DBW0（主轴转速）、DB2.DBD4（进给速度）等地址，实现加工参数的实时曲线显示与历史数据存储。
l 触摸屏本地监控：在KTP1200触摸屏中配置"ModbusTCP"驱动，指定模块IP地址192.168.1.100与端口号502，读取S7-300PLC的Q0.0（设备运行状态）、I0.5（急停信号）等位地址，构建本地化操作界面，支持一键启停与故障复位功能。
l 数据同步机制：通过交换机启用IGMPSnooping组播优化，确保上位机与触摸屏的数据刷新周期均控制在200ms以内，满足高速加工场景的实时性要求。
三.应用成效：通信效率与系统可靠性双提升
改造后，该企业实现以下显著效益：
1. 通信速率飞跃：MPI（187.5Kbps）升级至百兆以太网，关键数据传输延迟从2秒降至0.2秒，主轴转速监控响应时间缩短90%，有效避免因通信滞后导致的加工超差。
2. 系统集成成本降低：采用ETH-S7300-JM01模块（单价1800元）替代CP343-1模块，单台设备节省硬件成本64%，改造周期从2周缩短至2天，综合投资回报期仅3个月。
3. 生产透明化：上位机实时采集840DSL数控系统的加工数据，结合MES系统生成OEE（设备综合效率）报表，设备利用率从78%提升至92%，年产能增加1200万元。
4. 扩展性增强：以太网架构支持未来AGV调度系统、视觉检测设备等智能单元的快速接入，为数字化车间建设奠定基础。
四.技术启示：模块化通信方案引领工业网络升级
本案例证明，捷米特ETH-S7300-JM01以太网模块凭借其"即插即用"特性、多协议兼容性与高性价比，成为破解传统PLC通信瓶颈的理想选择。在工业4.0与"双碳"目标驱动下，此类模块化通信方案将加速老旧设备智能化改造进程，为高端装备制造、新能源、半导体等行业的数字化转型提供关键技术支撑。
更多详细内容或具体配置过程可咨询羽工。
