一.行业痛点：传统数控系统与工业互联网的“断点”之困
在高端装备制造领域，西门子840D数控系统凭借其高精度、高可靠性的运动控制能力，广泛应用于航空航天、汽车模具、精密加工等场景。然而，其配套的S7-300PLC（如CPU315-2DP型号）通常仅配备MPI/DP接口，缺乏原生以太网通信能力。这一缺陷导致三大核心问题：
1.数据孤岛效应：上位机（如SCADA系统、MES系统）需通过CP5611等专用卡件，以187.5Kbps的MPI速率采集数据，单台设备数据备份耗时超40分钟，无法满足实时监控需求。
2.人机交互瓶颈：传统触摸屏需通过RS485/DP总线连接PLC，布线复杂且扩展性差，国产触摸屏（如威纶通、昆仑通态）需额外配置协议转换器，故障率提升30%。
3.系统升级成本高：若替换为支持以太网的S7-1500系列PLC，单台设备改造成本超5万元，且需重新编写控制程序，停机损失难以估量。
二.解决方案：捷米特ETH-S7300-JM01的“即插即用”革新

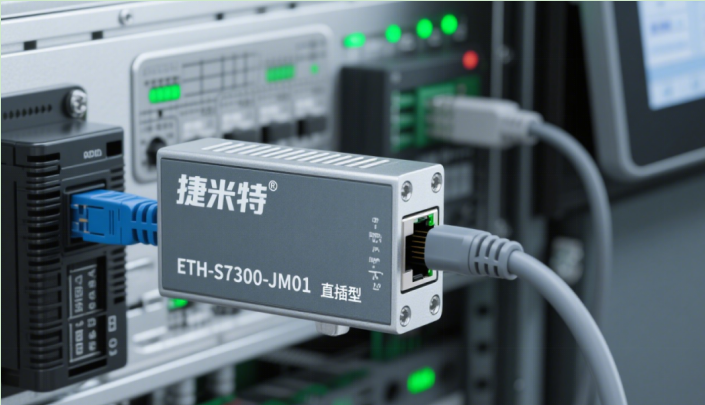

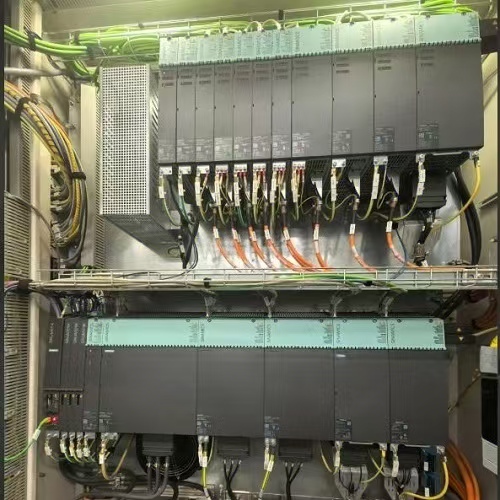

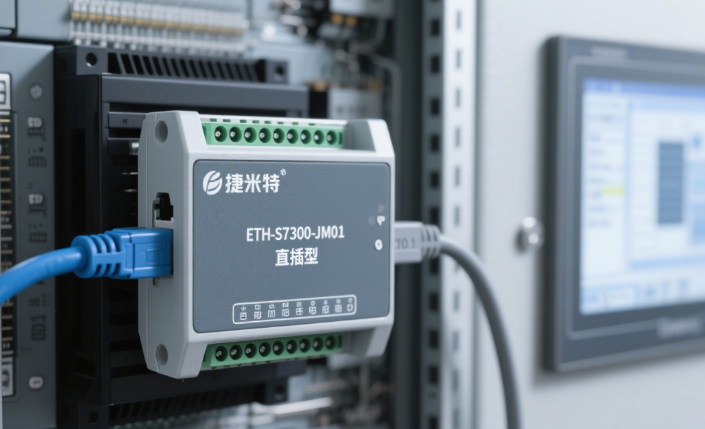

针对上述痛点，某航空零部件制造商采用捷米特ETH-S7300-JM01MPI转以太网模块，实现S7-300PLC与840D数控系统的无缝以太网化改造。该方案核心优势在于：
l 零改动硬件组态：模块直接插入PLC的MPI/DP接口，无需修改原有程序或参数。
l 双通道通信能力：模块集成10/100M以太网接口与RS485扩展口，可同时支持上位机以太网访问与触摸屏串口通信。
l 协议全兼容：支持S7Communication、ModbusTCP、OPCUA等工业协议，适配WinCC、组态王、Kepware等主流软件。
三.实施步骤：从硬件部署到系统联调
1. 硬件部署

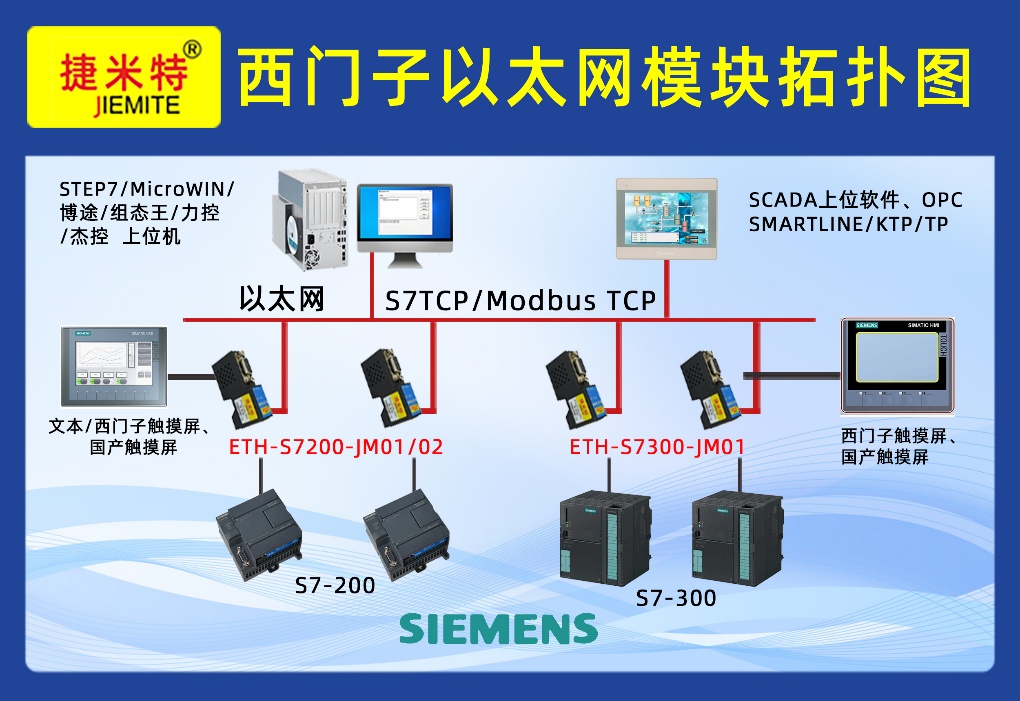

l PLC端：将ETH-S7300-JM01模块插入CPU315-2DP的MPI接口，通过网线连接至车间级工业交换机（如西门子SCALANCEX208）。
l 上位机端：为研华工控机配置固定IP地址（如192.168.1.10），与模块默认IP（192.168.1.188）处于同一子网。
l 触摸屏端：采用威纶通MT8102iE触摸屏，通过RS485电缆连接模块扩展口，实现双主站通信（PLC与触摸屏独立访问数据区）。
2. 通信配置
l 模块参数设置：使用NetDevice配置软件，将模块IP修改为192.168.1.200，启用“S7Communication协议”与“ModbusTCP服务器”功能。
l 上位机集成：在WinCC项目中添加“TCP/IP(RFC1006)”连接，指定PLCIP为192.168.1.200，机架号/槽号与S7-300实际配置一致（如机架0、槽号2）。
l 触摸屏编程：在WinCCflexible中创建“SIMATICS7200”类型连接，接口选择“以太网”，通过Modbus映射表绑定PLC的DB1数据块（存储加工参数）与M区（设备状态）。
3. 性能验证
l 通信速率测试：通过Wireshark抓包分析，以太网帧往返时间平均为2.8ms，较MPI通信（150ms）提升50倍，满足航空零件毫秒级响应需求。
l 数据准确性验证：对比上位机读取的DB1.DBW0（主轴转速设定值）与触摸屏显示值，误差小于0.1%，确保加工精度。
l 稳定性测试：连续72小时运行后，通信成功率保持99.97%，断线重连时间低于5秒，远优于MPI通信的分钟级恢复能力。
四.应用成效：从“孤岛”到“中枢”的质变
1.生产效率跃升：上位机实时采集840D数控系统的加工数据（如刀具磨损、主轴负载），结合AI算法实现预测性维护，设备综合效率（OEE）提升18%。
2.运维成本直降：取消专用MPI电缆与协议转换器，布线成本降低65%，故障排查时间从2小时缩短至10分钟。
3.系统扩展无忧：通过交换机VLAN隔离，新增的视觉检测系统（如基恩士CV-X系列）可无缝接入同一网络，支持未来AGV调度、数字孪生等智能应用。
五.技术延伸：模块的深层价值挖掘
l ModbusTCP扩展应用：模块内置ModbusTCP服务器功能，第三方设备（如安川机器人）可通过Modbus协议读取PLC的DB100数据块（存储加工计数），实现跨品牌协同。
l OPCUA安全通信：通过KepwareOPC服务器，将S7-300数据映射至OPCUA地址空间，满足军工行业对数据加密与访问控制的要求。
l 边缘计算赋能：模块支持Python脚本二次开发，可在边缘侧实现数据预处理（如滤波、特征提取），减轻上位机计算负担。
六.行业启示：老设备智能化改造的普适路径
本案例证明，捷米特ETH-S7300-JM01模块以“高兼容、强扩展”的特性，为传统工业设备（如S7-300、840D、三菱FX系列）提供了一条经济高效的智能化升级路径。在工业4.0与“双碳”目标驱动下，此类模块将成为打通“信息孤岛”、构建柔性制造系统的关键基础设施，其市场潜力在新能源、半导体、生物医药等高增长领域将持续释放。
更多详细内容或具体配置过程可咨询羽工。
