一、应用背景

某大型机械制造企业在其自动化生产线上，大量使用了三菱PLC进行设备控制与管理。随着生产工艺的不断升级和对设备精度要求的日益提高，企业引入了海德汉编码器，用于更精确地测量和反馈设备的位置与运动状态。然而，三菱PLC的CC-LINKIEFB协议与海德汉编码器的ProfiNet协议无法直接兼容，这给新设备的集成带来了难题。为了解决这一问题，企业决定采用CC-LINK IEFB转ProfiNet协议转换网关，实现两种协议设备之间的通信与数据交互。

二、设备介绍

1. 三菱PLC：作为主站设备，型号为Q系列。Q系列PLC以其强大的处理能力、丰富的I/O接口和出色的网络通信功能在工业自动化领域广泛应用。它支持CC-LINKIEFB协议，该协议具有高速、高可靠性的数据传输特性，能够满足复杂工业控制系统对实时性的要求。

2. 海德汉编码器：作为从站设备，采用了海德汉公司的高精度编码器产品。海德汉编码器以其卓越的测量精度和稳定性著称，在工业自动化中常用于精密机床、机器人等对位置精度要求极高的设备。其使用的ProfiNet协议是一种开放、实时的工业以太网标准，为编码器与其他设备的高效通信提供了保障。

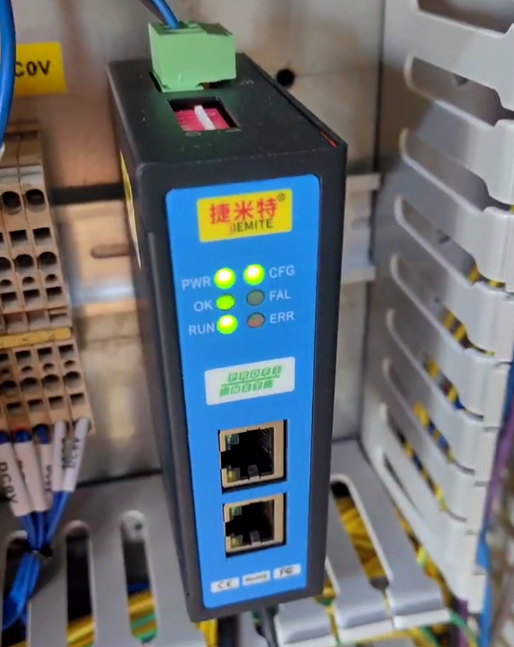

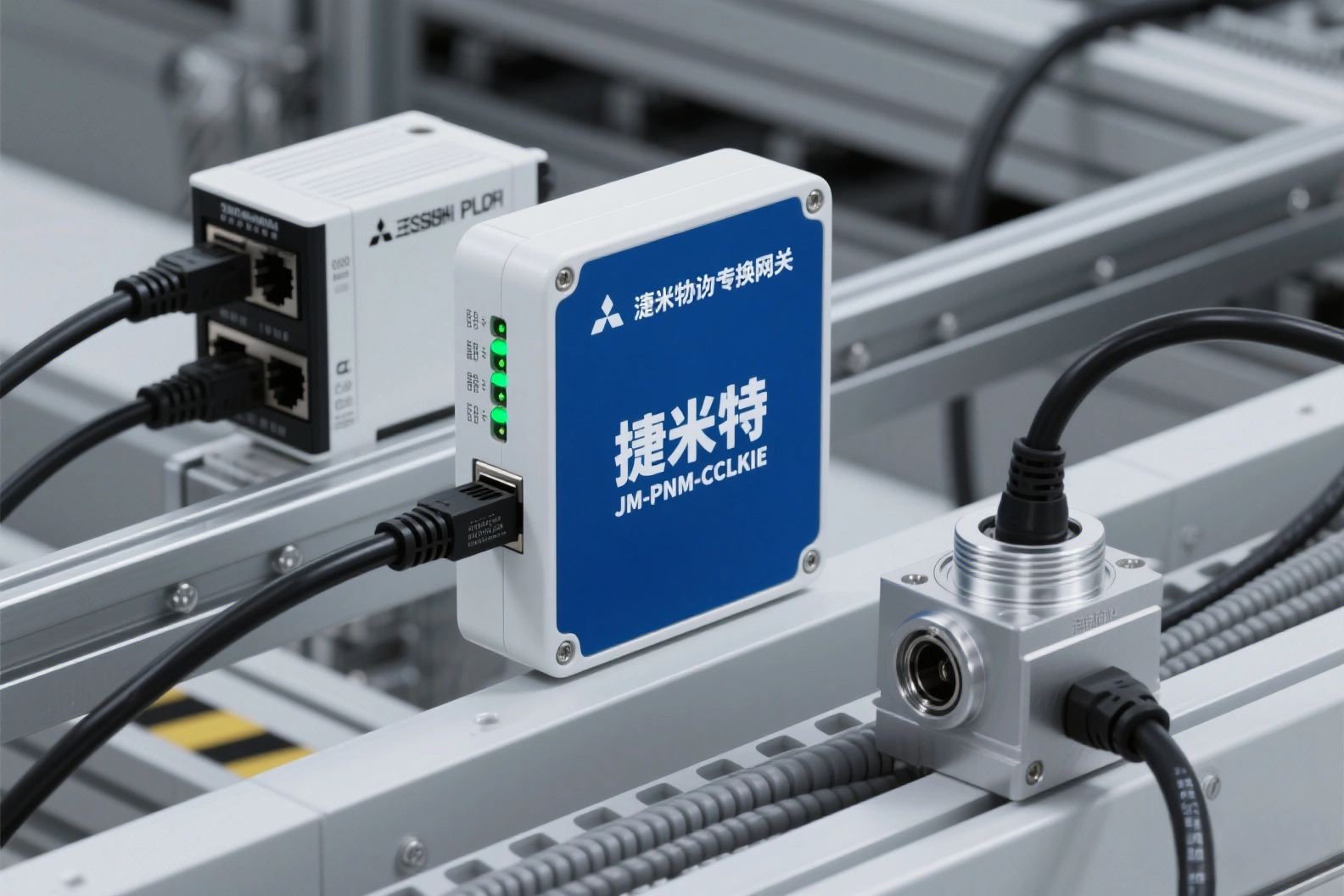

3. 捷米特JM-PNM-CCLKIE协议转换网关：这是一款专门用于实现CC-LINKIEFB总线与ProfiNet网络数据互通的设备。它在CC-LINKIEFB网络中作为从站，在ProfiNet网络中作为主站。该网关支持标准的ProfiNetIO协议，ProfiNet侧最大的输入字节为1440字节，最大的输出字节数为1440字节，输入输出字节的长度可由TIAPortal设定，支持最多16个槽位；在CC-LINKIEFB侧，输入输出字节数最大为128word。网关具备两个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可组成链式网络，支持环网冗余。

三、实施过程

1. 硬件连接：首先，确保JM-PNM-CCLKIE网关正确连接到24VDC（±5％）电源，将其CC-LINKIEFB接口通过标准网线与三菱PLC的CC-LINKIEFB网络端口相连，遵循CC-LINKIEFIELDBASIC标准的T568B接法，仅连接以太网的1、2、3、6这四根信号线即可实现通讯。同时，将网关的ProfiNet接口使用标准4芯屏蔽电缆连接到海德汉编码器所在的ProfiNet网络中。

2. 网关参数设置：使用专门的配置软件对CC-LINK IEFB转ProfiNet协议转换网关进行参数设置。在配置软件中，设置网关的IP地址、子网掩码等网络参数，使其与三菱PLC和海德汉编码器所在网络相匹配。同时，设置CC-LINKIE从站的相关参数，包括网关占用的站数等（可通过网关的拨码设置为1个站～4个站）。

3. 三菱PLC侧配置：在三菱PLC的编程软件中，对CC-LINKIEFB网络进行组态配置。添加网关设备，并设置其IP地址以及与网关进行通讯的字节长度等参数。将配置好的工程下载到三菱PLC中，确保PLC能够识别并与网关建立通信连接。

4. 海德汉编码器侧配置：在ProfiNet网络主站控制器（如TIAPortal）中，进行相应的组态设置。导入网关的GSD文件，添加网关从站设备，并设置其设备名称和IP地址等信息。确保编码器与网关在ProfiNet网络中的通信参数一致，实现编码器与网关的稳定连接。

5. CC-LINKIEFB转ProfiNet协议转换测试：完成上述配置后，进行系统的整体测试。通过三菱PLC向海德汉编码器发送控制指令，观察编码器是否能够准确响应并反馈位置数据。经过多次测试，验证CC-LINKIEFB转ProfiNet协议转换的准确性和稳定性，确保数据能够在两种不同协议的设备之间可靠传输。

四、应用效果

通过使用捷米特JM-PNM-CCLKIE协议转换网关，成功实现了三菱PLC与海德汉编码器之间的通信与协同工作。在生产过程中，三菱PLC能够实时获取海德汉编码器反馈的高精度位置数据，根据这些数据精确控制设备的运动，大大提高了生产设备的定位精度和运行稳定性。同时，由于实现了CC-LINKIEFB转ProfiNet协议转换，整个自动化生产线的设备集成度得到提升，不同品牌和协议的设备能够无缝协作，提高了生产效率，减少了设备调试和维护的工作量。

五、总结

在工业自动化不断发展的今天，不同协议设备之间的互联互通至关重要。捷米特JM-PNM-CCLKIE协议转换网关在本次应用案例中发挥了关键作用，成功解决了三菱PLC的CC-LINKIEFB协议与海德汉编码器的ProfiNet协议不兼容的问题。通过详细的硬件连接和参数配置过程，实现了稳定可靠的CC-LINKIEFB转ProfiNet协议转换，为企业的生产升级和设备集成提供了有效的解决方案。该案例也为其他面临类似设备通信难题的企业提供了宝贵的参考经验，展示了协议转换网关在推动工业自动化进程中的重要价值。

更多具体内容或详细配置过程可联系羽工。
