一、应用背景

某智能制造工厂致力于打造高度自动化的生产线，以提升产品质量与生产效率。在其核心生产环节，采用了具有高精度实时控制需求的运动控制系统。其中，运动控制器选用了贝加莱X20CP3586控制器作为主站设备，该控制器基于EtherCAT协议，具备强大的64轴同步控制能力与μs级实时性，能够精准地对生产过程中的各类运动部件进行控制。而在执行端，选用了西门子SinamicsS120系列伺服电机作为从站设备，其采用Profinet协议，以高可靠性和出色的动态响应性能，负责将运动控制器的指令转化为实际的机械动作。然而，由于运动控制器与伺服电机所采用的协议不同，无法直接进行通信，这严重影响了生产线的整体自动化集成与协同工作效率，因此，引入高效可靠的协议转换设备迫在眉睫。

二、核心设备选型

1. EtherCAT主站设备：贝加莱X20CP3586控制器，作为运动控制的核心大脑，它凭借其卓越的性能，能够满足复杂生产工艺对运动控制的高精度和实时性要求。例如，在精密零件加工过程中，可精确控制加工设备的运动轨迹，确保产品精度达到微米级。

2. Profinet从站设备：西门子SinamicsS120系列伺服电机，在工业领域广泛应用，具有高功率密度、快速响应等优点。在工厂的自动化生产线中，能够稳定驱动各类机械部件，实现高效的物料搬运、定位等操作。

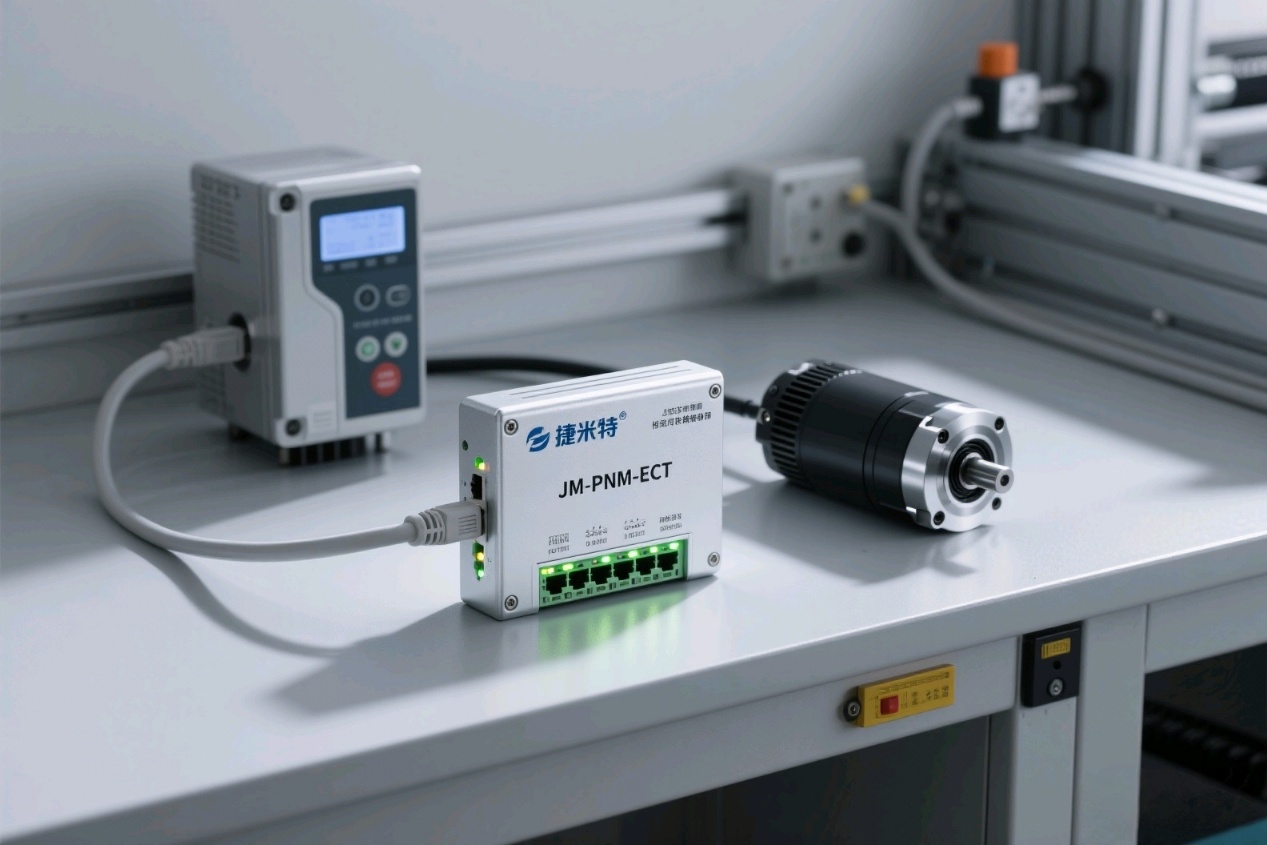

3. 协议转换网关：捷米特JM-PNM-ECAT网关，专为解决EtherCAT与Profinet协议之间的转换难题而设计。它支持高达1440字节的双向数据传输，具备环网冗余功能，确保在复杂工业环境下通信的稳定性与可靠性，有效避免因网络故障导致的生产中断。

三、设备连接与配置

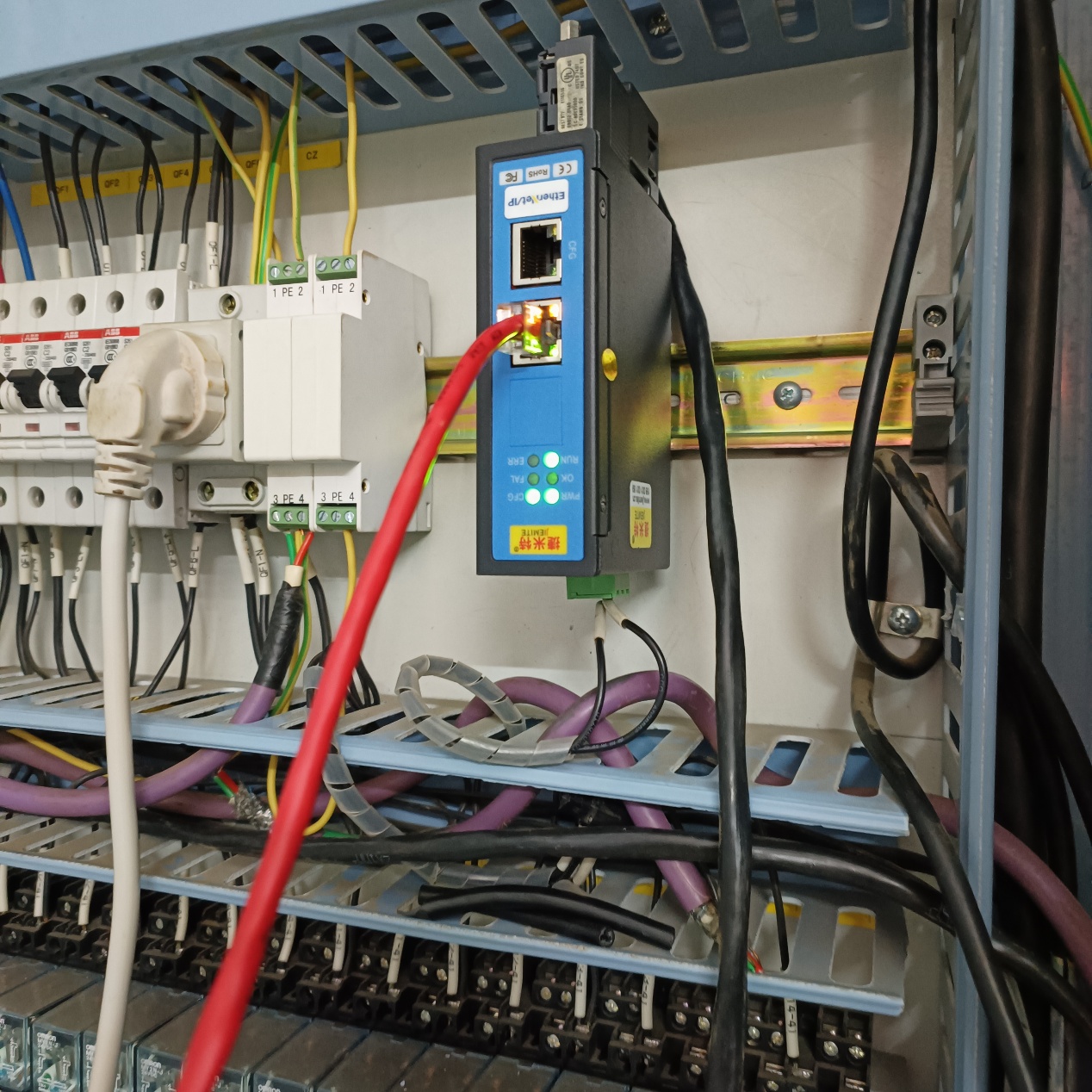

1. 物理连接

· 使用超五类屏蔽线，将贝加莱X20CP3586运动控制器的EtherCAT端口与网关的EtherCAT端口进行直连。采用星型拓扑结构，这种连接方式能够有效减少信号干扰，确保EtherCAT通信的稳定性，保障运动控制器与网关之间数据传输的准确性与快速性。

· 通过工业级以太网交换机（如赫斯曼RS20-08），将捷米特JM-PNM-ECAT网关的Profinet端口与西门子SinamicsS120系列伺服电机的Profinet端口连接。同时，利用交换机的VLAN功能，对控制网络与办公网络进行隔离，防止办公网络中的数据流量对工业控制网络造成干扰，确保生产过程的稳定运行。

2. 协议配置

· EtherCAT侧配置：在贝加莱AutomationStudio软件中，导入JM-PNM-ECAT网关的ESI文件，为网关分配从站地址为0x02。根据生产工艺需求，精确映射32字节输入（用于接收伺服电机的状态信息，如运行状态、故障报警等）与32字节输出（用于向伺服电机发送控制指令，如速度、位置控制信号等），确保运动控制器能够准确获取伺服电机的实时状态，并及时发送控制指令。

· Profinet侧配置：在西门子TIAPortal软件中，添加JM-PNM-ECAT网关的GSD文件，设置网关的IP地址为192.168.2.100，使其与工厂内部的Profinet网络规划相匹配。同时，定义数据交换区为IB100-IB131（输入缓冲区，用于接收网关从EtherCAT网络转换过来的伺服电机状态数据）与QB200-QB231（输出缓冲区，用于向网关发送运动控制器对伺服电机的控制指令数据），实现Profinet网络与EtherCAT网络之间的数据交互。

3. 数据映射策略

· 运动控制器将与生产工艺紧密相关的数据，如零件加工过程中的目标位置、速度曲线等信息，写入网关的EtherCAT输出缓冲区。这些数据经过JM-PNM-ECAT网关的EtherCAT转Profinet协议转换，发送给西门子SinamicsS120系列伺服电机，驱动其按照预定的轨迹和速度运行。

· 西门子SinamicsS120系列伺服电机将自身的运行状态数据，如实际运行位置、电机电流、温度等信息，通过Profinet网络传输至JM-PNM-ECAT网关的输入缓冲区。网关再将这些数据经过协议转换后，传递给贝加莱X20CP3586运动控制器，以便运动控制器根据伺服电机的实际运行情况，实时调整控制策略，确保生产过程的顺利进行。

四、实施效果

1. 同步精度显著提升：在引入捷米特JM-PNM-ECAT网关进行EtherCAT转Profinet协议转换后，贝加莱运动控制器与西门子伺服电机之间的动作延迟从之前的1.2ms大幅降至80μs。以精密装配工序为例，在装配微小零部件时，能够实现更精准的定位与操作，使得产品装配精度得到极大提高，产品合格率从原来的95%提升至99.7%，有效减少了因装配误差导致的产品次品率。

2. 数据吞吐量满足生产需求：捷米特JM-PNM-ECAT网关模块强大的数据处理能力得以充分展现，单台网关能够支持高达5000次/秒的数据交互。在工厂的自动化生产线上，每小时需要完成300个产品的生产，网关能够稳定、快速地处理运动控制器与伺服电机之间大量的控制指令与状态反馈数据，确保生产节拍的稳定运行，有力保障了生产线的高效产能。

3. 运维效率大幅提高：JM-PNM-ECAT网关内置了功能强大的Web诊断界面，通过该界面，运维人员可以实时、直观地监控通信状态。一旦出现通信故障，能够迅速定位问题所在，故障定位时间从以往的45分钟缩短至5分钟以内。例如，当某台伺服电机出现通信异常时，运维人员可通过Web诊断界面快速确定是网关与伺服电机之间的Profinet链路故障，还是网关与运动控制器之间的EtherCAT链路故障，大大提高了故障排查与修复效率，减少了因设备故障导致的生产停机时间。

五、总结

捷米特JM-PNM-ECAT网关模块在该智能制造工厂的成功应用，完美地解决了EtherCAT协议的运动控制器与Profinet协议的伺服电机之间的通信难题。通过高效的EtherCAT转Profinet协议转换，实现了设备之间的无缝连接与协同工作，显著提升了生产效率、产品质量与运维管理水平。在工业4.0和智能制造蓬勃发展的今天，不同通信协议设备的集成是企业实现智能化转型的关键挑战之一。捷米特JM-PNM-ECAT网关为类似的工业自动化场景提供了可靠、高效的解决方案，助力企业打破协议壁垒，构建更加智能、高效的自动化生产系统，在激烈的市场竞争中赢得先机。
