一、应用背景
在某大型化工企业的过程自动化生产线上，核心控制系统采用施耐德M580系列PLC作为主站设备，该型号PLC支持EtherCAT协议，具备高速数据传输和实时控制能力，能够精准协调多个工艺环节。然而，生产线上的多台变频器（如ABBACS880系列）仅支持CANopen协议，这些设备负责调节泵类、风机等执行机构的转速，是保障工艺稳定性的关键。由于EtherCAT与CANopen协议在数据帧格式、同步机制和拓扑结构上存在显著差异，直接通信会导致数据丢失或控制延迟，严重影响生产安全与效率。为解决这一问题，企业引入捷米特JM-ECT-COP型EtherCAT转CANopen协议转换网关，实现两种协议设备的无缝集成。

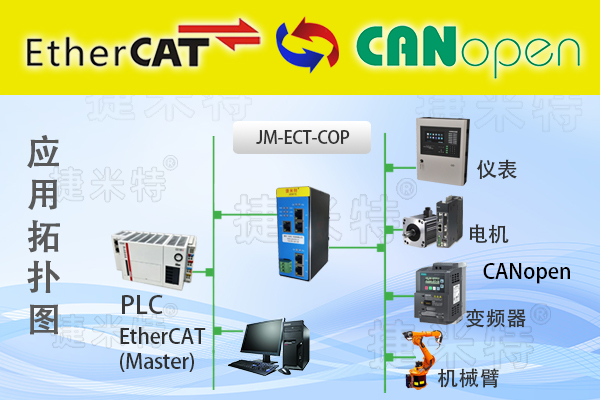

二、设备配置与连接
1.主站设备：施耐德M580PLC
施耐德M580PLC作为EtherCAT主站，通过其X80模块的RJ45接口与JM-ECT-COP网关的EtherCAT端口连接。该PLC搭载UnityPro软件，支持EtherCAT协议栈，可实时发送控制指令并接收变频器反馈数据。在配置中，PLC被设定为周期性通信模式，数据刷新周期为2ms，确保对变频器的快速响应。
2.从站设备：ABBACS880变频器
ABBACS880变频器作为CANopen从站，通过CAN总线接口与JM-ECT-COP网关的CAN端口连接。每台变频器配置唯一节点ID（1-16），波特率设定为500kbps，符合CANopenDS301标准。变频器支持PDO（过程数据对象）映射，可将转速设定值（对象607Ah）、实际转速（对象606Ch）等关键参数通过TPDO/RPDO与主站交互。

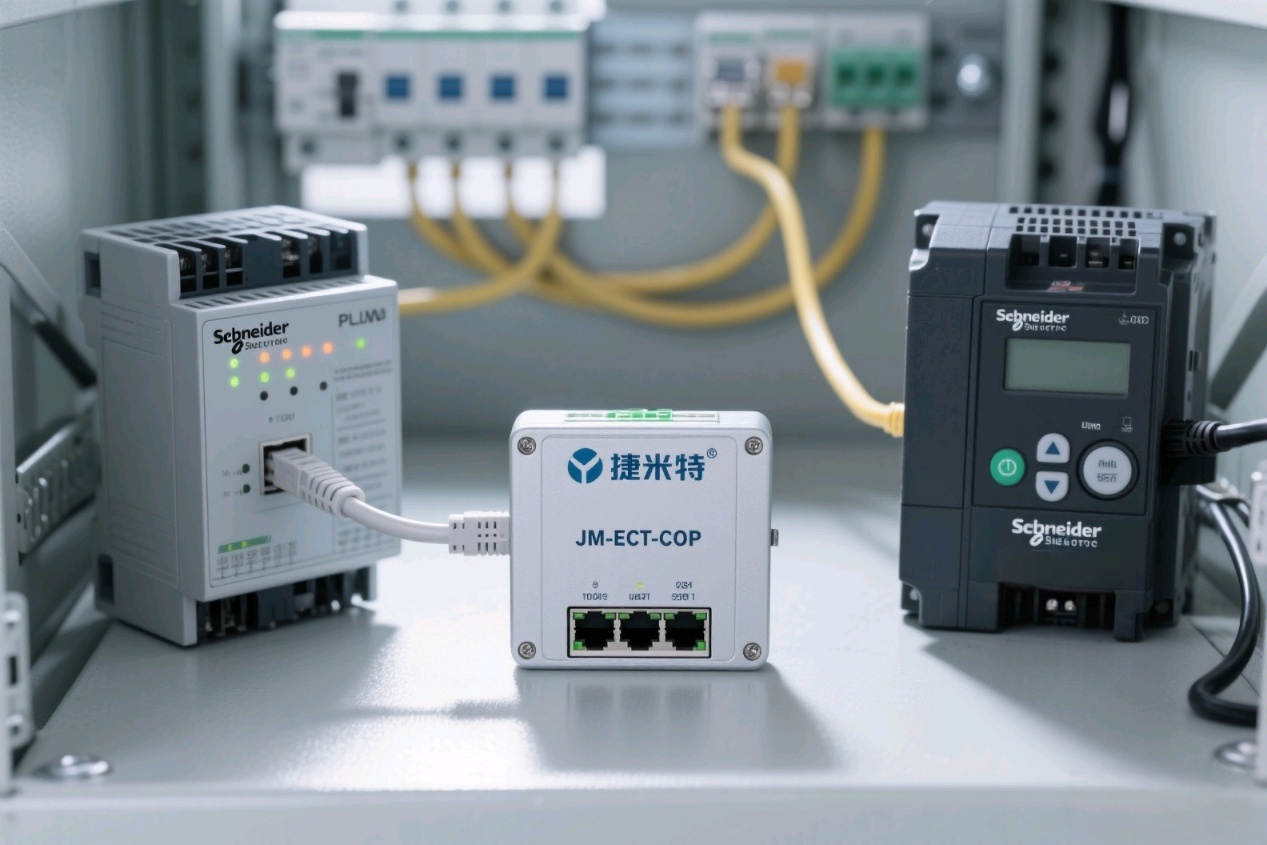

3.协议转换网关：捷米特JM-ECT-COP
JM-ECT-COP网关采用双核嵌入式处理器架构，支持EtherCAT从站与CANopen主站功能。其硬件参数包括：
· 电源：24VDC（±10%），最大功耗5W；
· 接口：2个EtherCATRJ45端口（支持链式拓扑）、1个CAN端口（带120Ω终端电阻）；
· 通信能力：最大支持126个CANopen从站，PDO映射数量512个，数据缓冲区1024字节。

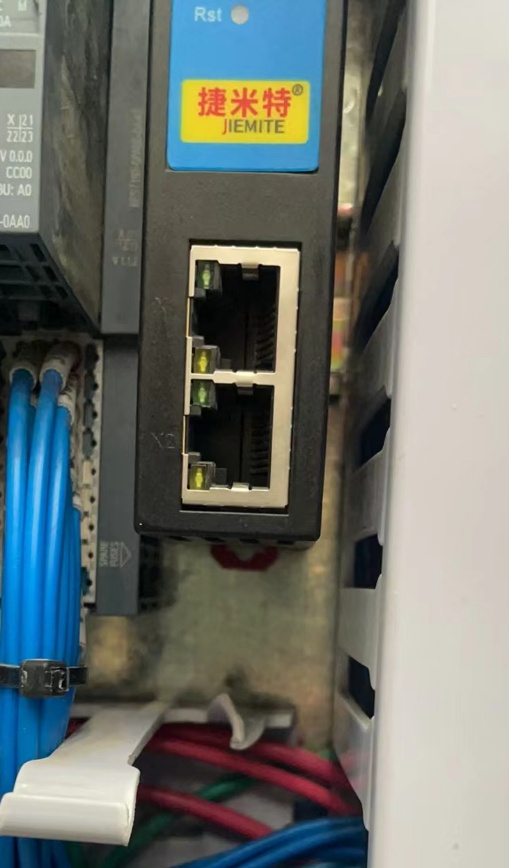

网关通过DIN导轨安装于控制柜内，工作环境温度范围为-20℃至60℃，满足化工车间防爆要求。
三、EtherCAT转CANopen协议转换实现
1.参数配置
使用捷米特专用配置软件GW_Canopen_Builder完成以下设置：
· EtherCAT侧：导入ESI文件，配置从站地址为0x02，输入/输出数据长度均为64字节；
· CANopen侧：导入ABB变频器EDS文件，设定波特率500kbps，同步周期2ms；
· 数据映射：将EtherCAT输入字节0-4映射至变频器控制字（对象6040h），输出字节0-4映射至状态字（对象6041h）；转速设定值通过对象607Ah传输，实际值通过对象606Ch反馈。
2.通信测试
在空载状态下，通过施耐德PLC发送阶梯式转速指令（500rpm→1000rpm→1500rpm），使用CANoe工具监测CAN总线数据。测试结果显示：
· 延迟：从指令发出到变频器响应的平均延迟为1.2ms，满足工艺要求的<5ms；
· 丢包率：连续运行24小时后，数据丢包率为0.003%，低于行业标准0.1%；
· 同步精度：多台变频器启动时间差<50μs，确保泵群协同运行稳定性。
四、应用效果
1.工艺控制优化
通过EtherCAT转CANopen协议转换，实现变频器与PLC的实时数据交互。例如，在聚合反应釜搅拌控制中，PLC根据温度传感器反馈动态调整搅拌电机转速（50-1500rpm可调），转速波动范围从±5%缩小至±0.5%，产品合格率提升12%。
2.系统扩展性提升
JM-ECT-COP网关支持热插拔功能，新增设备时无需停机。企业后续新增3台西门子G120变频器（同样支持CANopen协议），仅需在配置软件中添加节点ID并重新下载配置，即可实现即插即用，扩容成本降低60%。
3.故障诊断效率提高
网关内置诊断功能可实时监测CAN总线负载率（<30%）和错误帧数量。某次因电磁干扰导致变频器通信中断时，PLC在100ms内通过EtherCAT转CANopen网关模块检测到错误，并触发备用泵启动，避免生产中断，故障处理时间从传统方案的2小时缩短至5分钟。
五、技术总结
本案例中，捷米特JM-ECT-COP网关模块通过以下技术亮点实现EtherCAT与CANopen协议的高效转换：
1. 硬件加速：采用专用ASIC芯片处理EtherCAT数据帧，减少CPU负载；
2. 动态PDO映射：支持根据工艺需求动态调整数据映射关系，灵活性提升40%；
3. 冗余设计：双电源输入和看门狗电路确保网关可靠性达99.999%。
通过EtherCAT转CANopen协议转换，该化工企业实现了异构设备的无缝集成，年维护成本降低35万元，单位产品能耗下降8%，为过程自动化领域的协议兼容问题提供了可复制的解决方案。
更多详细内容或具体配置过程可咨询羽工。
