一、案例背景

在某汽车零部件制造企业的生产线中，面临着设备协议不兼容的问题。该生产线的核心控制系统采用的是西门子S7-1500PLC，其通信协议为Profinet，而用于零部件加工的机械臂则采用EtherCAT协议。由于协议差异，机械臂的动作无法与PLC的控制逻辑实时同步，导致生产效率低下，产品质量不稳定。

为了解决这一问题，企业决定引入捷米特品牌的EtherCAT转Profinet协议转换网关，型号为JM-PNM-ECT，以实现PLC与机械臂之间的无缝通信。

二、设备选型与连接

（一）设备选型

· 主站设备：西门子S7-1500PLC，作为Profinet主站，具备强大的数据处理能力和网络通信功能。

· 从站设备：某品牌机械臂，采用EtherCAT协议，具有高精度、高速度的运动控制能力。

· 协议转换网关：捷米特JM-PNM-ECT，支持EtherCAT转Profinet协议转换，能够实现两种协议之间的数据无缝传输。

（二）设备连接

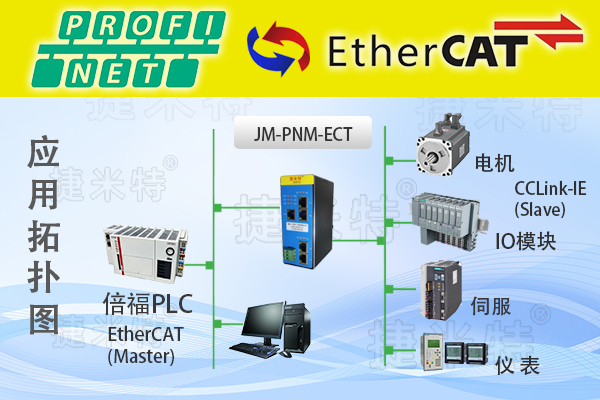

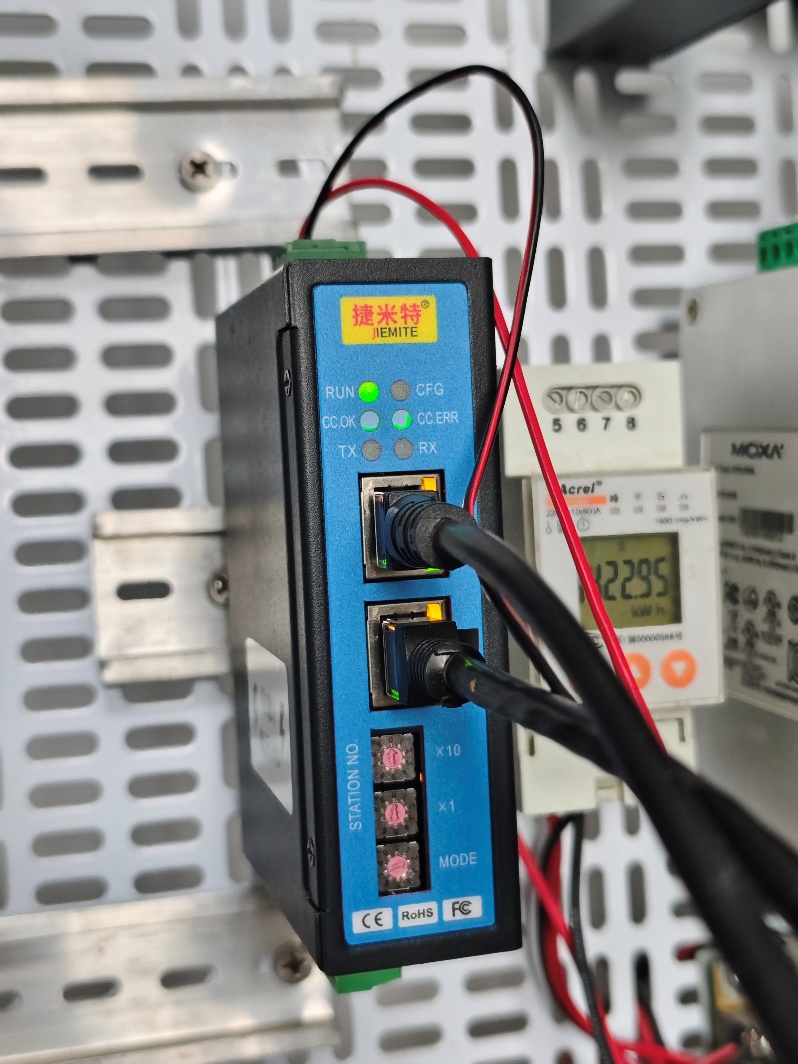

1. 物理连接：将捷米特JM-PNM-ECT网关模块安装在生产线的控制柜内，采用35mm导轨安装方式。网关的Profinet端口通过工业交换机连接到西门子S7-1500PLC，配置VLAN隔离控制网络。网关的EtherCAT端口通过超五类屏蔽电缆连接到机械臂，形成星型拓扑。

2. 电气连接：网关的供电采用24VDC（±5%），最大功率3.5W。确保电源稳定可靠，以避免因电源问题导致的通信中断。

三、配置与调试

（一）网关配置

1. Profinet配置：在西门子TIAPortal中导入JM-PNM-ECT的GSD文件，创建ProfinetIO设备，分配IP地址。配置输入输出数据长度各1440字节，将PLC的数据块映射至网关的Profinet接口。

2. EtherCAT配置：通过ECSP-EtherCAT软件设置网关的EtherCAT从站地址，绑定机械臂的PDO映射。定义数据块，分别对应设备状态和控制指令。

（二）调试过程

1. 通信测试：在西门子S7-1500PLC上编写程序，发送控制指令给网关，观察机械臂的动作是否符合预期。同时，通过监控软件查看网关是否能够正确接收机械臂的状态数据并转发给PLC。

2. 同步性测试：启用网关的IEEE1588精确时间协议，实现EtherCAT与Profinet设备的纳秒级同步。确保机械臂的动作与PLC的控制逻辑能够精准配合，提高生产效率和产品质量。

四、应用效果

（一）生产效率提升

通过捷米特EtherCAT转Profinet协议转换网关的应用，机械臂与PLC之间实现了无缝通信和精准同步。生产线的生产效率显著提高，零部件加工的精度和质量也得到了保障。

（二）设备兼容性增强

该网关不仅解决了当前生产线中PLC与机械臂的协议兼容问题，还为未来可能引入的其他基于EtherCAT或Profinet协议的设备提供了良好的兼容性。企业无需对现有设备进行大规模改造，即可实现设备的升级和扩展。

（三）运维成本降低

协议转换网关的引入简化了生产线的通信架构，减少了因协议不兼容导致的故障和停机时间。同时，网关的稳定性和可靠性也降低了设备的维护成本。

五、总结

捷米特EtherCAT转Profinet协议转换网关JM-PNM-ECT在该汽车零部件制造企业的生产线中发挥了重要作用。它不仅解决了PLC与机械臂之间的协议兼容问题，还提高了生产效率、增强了设备兼容性、降低了运维成本。该网关的广泛应用为工业自动化领域中不同协议设备的互联互通提供了有效的解决方案。

在未来的工业生产中，随着设备种类和协议的不断增加，协议转换网关的重要性将愈发凸显。捷米特EtherCAT转Profinet协议转换网关凭借其高性能、高可靠性和易用性，将成为工业自动化领域不可或缺的设备。

具体内容及配置过程可联系羽工。
