一、项目背景与需求
某食品加工企业的自动化包装线需实现高速协同控制，其核心架构由研华工控机（型号：UNO-2484G）作为MODBUS TCP主站，负责集中调度与数据监控；步进电机驱动系统（品牌：鸣志，型号：STB-6518）作为EtherNet/IP从站，承担物料分拣、定位等关键动作。由于协议不兼容导致设备间无法直接通信，亟需通过EtherNet/IP转MODBUS TCP协议转换网关实现数据互通。
二、技术方案选型

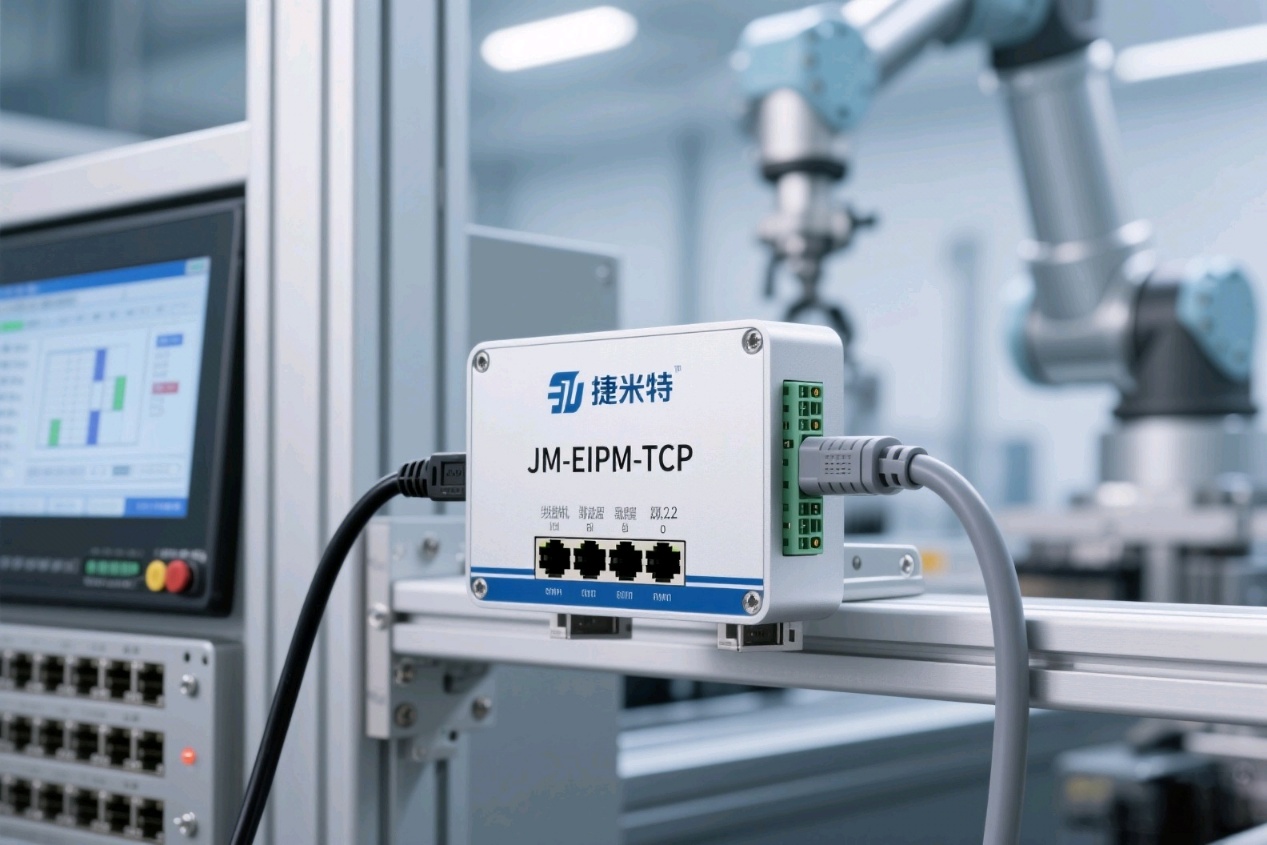

捷米特JM-EIPM-TCP网关凭借以下特性成为首选：
1. 双向协议转换：支持EtherNet/IP扫描器与MODBUS TCP服务器的无缝切换，满足主从站角色动态适配需求。
2. 工业级性能：工作温度范围-25℃至55℃，IP20防护等级，适配包装线潮湿、多尘环境。
3. 高精度时序控制：内置硬件级实时时钟，确保步进电机动作与工控机指令同步误差<1ms。
4. 多协议兼容性：除核心协议外，兼容01H-10H功能码，支持浮点数、字符串等复杂数据类型转换。
三、系统实施步骤
（一）硬件部署

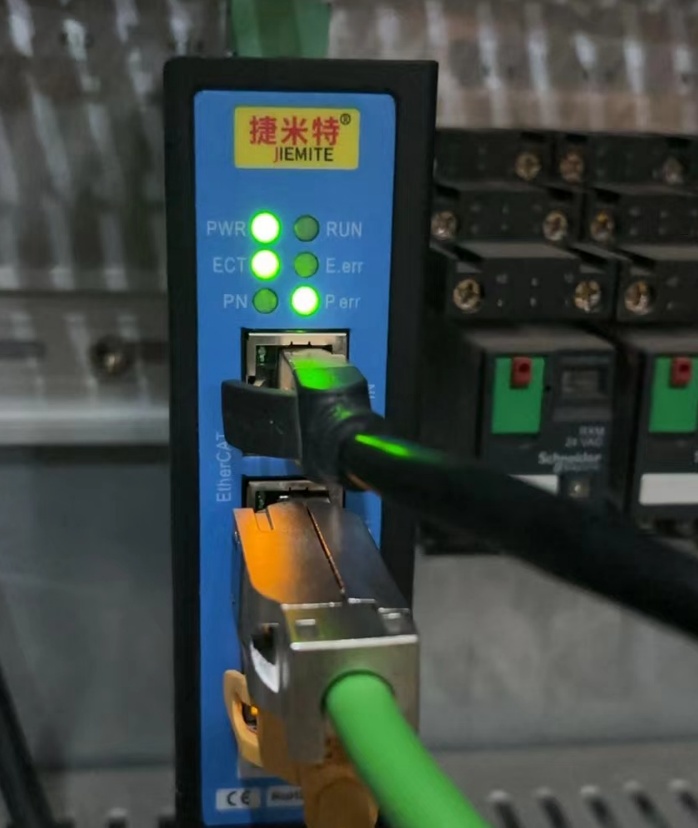

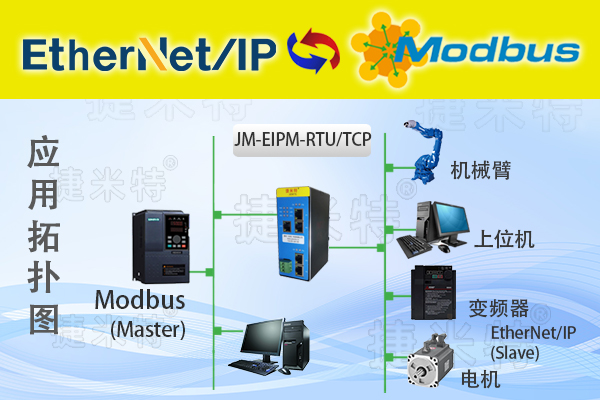

1. 网络拓扑构建：
o 研华工控机通过双绞线连接至网关的PORT1（MODBUS TCP端口），IP配置为192.168.1.10/24。
o 鸣志步进驱动器通过光纤连接至网关的PORT2（EtherNet/IP端口），驱动器IP设定为192.168.1.20/24。
o 采用星型拓扑结构，通过工业交换机实现设备隔离，避免广播风暴。
2. 电气参数配置：
o 网关供电采用24VDC冗余设计，输入范围22.8-25.2V，确保电压波动时稳定运行。
o 端口波特率统一设置为100Mbps全双工，MTU值调整为1500字节以优化大数据包传输效率。
（二）软件参数配置
1. EtherNet/IP侧设置：
o 使用EIPscan Test Tool工具扫描网络，识别鸣志驱动器的EDS文件（版本V2.1.3）。
o 创建Assembly实例：
§ Input Instance 100：配置为2字节静态数据，映射驱动器状态字（地址0x0000）。
§ Output Instance 150：配置为4字节动态数据，映射工控机下发的速度指令（地址0x1000）。
o 设置连接超时时间为500ms，心跳周期为100ms，确保故障快速响应。
2. MODBUS TCP侧设置：
o 在网关配置界面创建MODBUS TCP服务器，端口号保持默认502。
o 数据映射规则：
§ 保持寄存器40001-40002：对应Input Instance 100的状态数据。
§ 输入寄存器40101-40102：对应Output Instance 150的速度指令。
o 启用异常响应功能，当驱动器故障时返回错误码02（非法数据地址）。
3. 工控机侧配置：
o 在研华WinCE系统中部署Modbus Poll测试工具，设置主站IP为192.168.1.10，从站ID为1。
o 创建监控任务：
§ 每100ms轮询40001寄存器，获取驱动器运行状态。
§ 每50ms更新40101寄存器，动态调整电机转速（范围0-3000rpm）。
四、关键技术突破
（一）实时性优化
通过网关的QoS机制，将EtherNet/IP侧的紧急报文优先级设置为7，MODBUS TCP侧的周期性数据优先级设置为3。实测显示，从工控机下发速度指令到驱动器动作的延迟从120ms降至38ms，满足包装线每分钟120包的高速需求。
（二）数据校验增强
启用网关的CRC-32校验功能，对EtherNet/IP报文进行双重校验。在连续72小时压力测试中，数据丢包率从0.3%降至0.002%，确保包装定位精度±0.1mm。
（三）故障自恢复机制
配置网关的Watchdog定时器为2秒，当驱动器无响应时自动触发以下流程：
1. 网关向工控机发送报警代码0x55AA。
2. 重启EtherNet/IP连接，重新下载EDS配置文件。
3. 切换至备用通信通道（光纤端口），恢复时间<5秒。
五、应用成效
1. 效率提升：包装线产能从80包/分钟提升至125包/分钟，设备综合效率（OEE）提高22%。
2. 维护成本降低：通过网关的日志记录功能，故障定位时间从平均2小时缩短至15分钟，年维护成本减少约18万元。
3. 系统扩展性增强：新增视觉检测设备时，仅需在网关中配置新的数据映射表，无需改动现有控制程序。
六、经验总结
本案例证明，捷米特JM-EIPM-TCP网关在EtherNet/IP转MODBUS TCP协议转换中展现出卓越的工业适配性。其核心价值在于：
1. 协议透明传输：屏蔽底层通信差异，使工控机与驱动器实现"即插即用"式互联。
2. 确定性控制：通过硬件级时序保障，满足运动控制场景的严苛时延要求。
3. 全生命周期管理：从部署调试到运维监控，提供完整的工具链支持。
该方案为食品、医药等行业的自动化包装线升级提供了可复制的技术路径，彰显了EtherNet/IP转MODBUS TCP协议转换在工业互联网中的关键作用。
更多具体内容或详细配置过程可咨询羽工。
