一、应用背景：协议壁垒制约生产效能

在某精密电子元件制造企业的自动化生产线上，核心控制层采用三菱FX5U系列PLC作为主站设备，其搭载的CC-LinkIEFieldBasic（CC-LinkIEFB）协议具备高带宽和确定性传输特性，但仅支持三菱生态内的设备互联。随着市场对产品精度要求的提升，企业引入了汇川技术IS620N系列EtherCAT总线伺服电机，该设备采用EtherCAT协议实现纳秒级同步控制，但与现有PLC系统存在协议不兼容问题。这种"语言不通"导致设备间无法直接通信，生产线被迫分段运行，整体效率损失达30%，次品率因协同误差上升至8%。在此背景下，CC-LinkIEFB转EtherCAT协议转换网关成为突破技术瓶颈的关键路径。

二、技术选型：捷米特CC-LinkIEFB转EtherCAT协议转换网关的核心优势

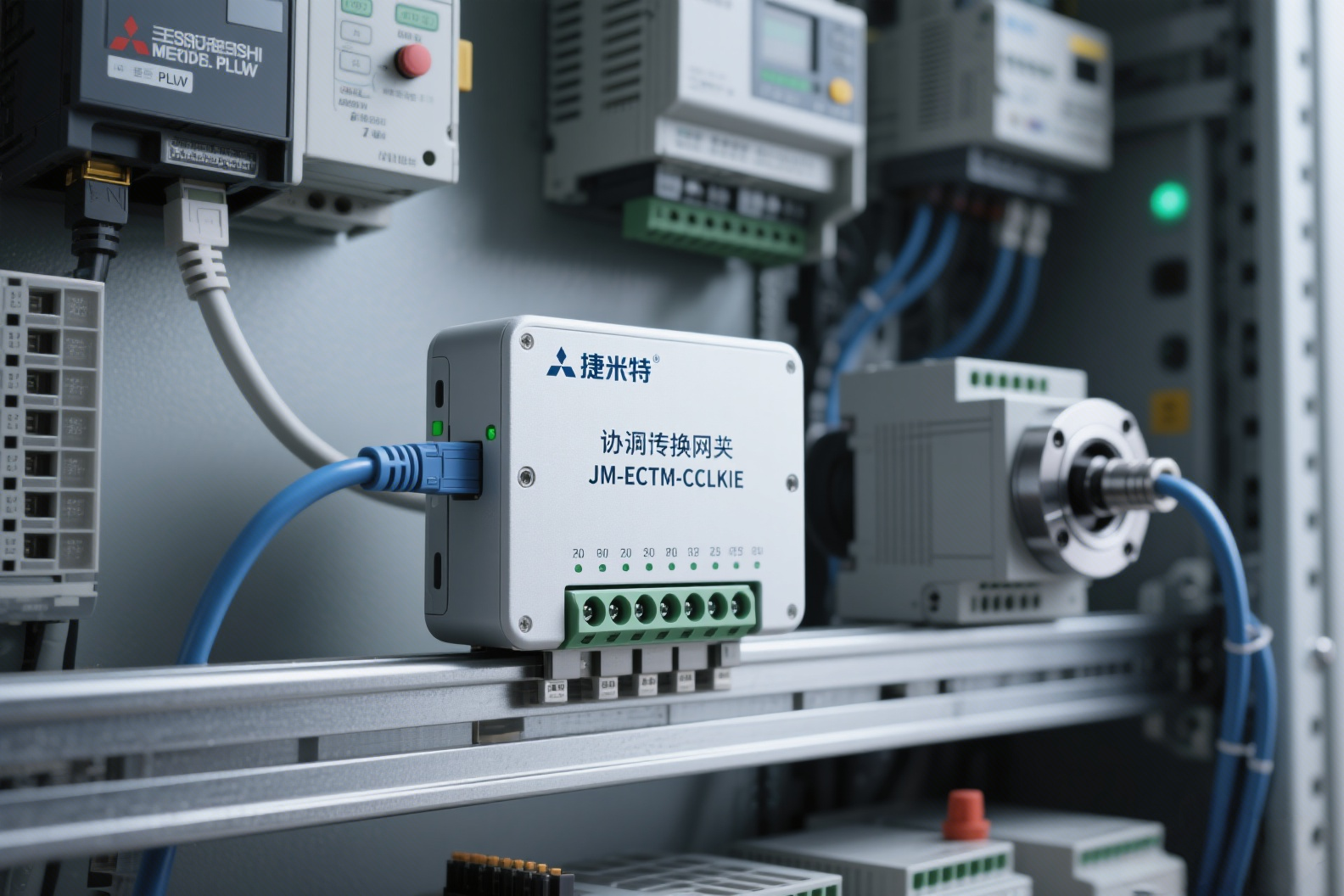

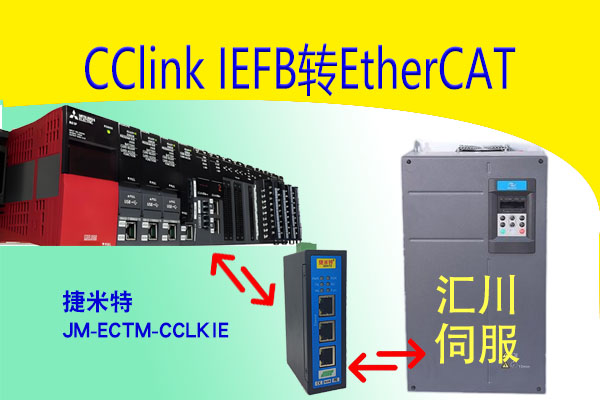

捷米特JM-ECTM-CCLKIE网关模块作为协议转换的核心设备，其技术架构完美匹配应用需求：

1. 双协议主从站设计：在CC-LinkIEFB侧作为从站接入三菱PLC网络，在EtherCAT侧作为主站管理伺服电机群，实现双向数据流的无缝桥接。

2. 高性能硬件规格：支持500字节输入/输出数据传输，满足电子制造行业对高速数据采集的需求；工作温度范围-25℃至55℃，适应车间环境波动。

3. 实时性保障机制：集成DC-Synchronous分布式时钟同步技术，将多轴伺服的运动控制周期误差控制在±1μs以内，确保CC-LinkIEFB转EtherCAT协议转换过程中的时间一致性。

4. 智能化诊断功能：内置拓扑查看器可实时监测网络状态，通过LED指示灯直观显示CC.OK（CC-LinkIEFB侧）和ECT（EtherCAT侧）的连接质量，故障定位时间缩短80%。

三、系统部署：四步实现协议互通

1.硬件集成

· PLC侧连接：将网关的CC-LinkIEFB接口通过RJ45网线接入三菱PLC的CN1网络端口，配置站地址为3（避免与现有设备冲突）。

· 伺服侧组网：采用EtherCAT环形拓扑连接4台汇川IS620N伺服驱动器，末端设备回环至网关的EtherCAT端口，形成冗余通信链路。

· 供电系统：通过24V/3.5WDC电源模块独立供电，隔离PLC侧与伺服侧的电气干扰。

2.参数配置

· CC-LinkIEFB侧设置：

o 在GXWorks3软件中导入网关GSD文件，配置输入输出区域映射：%I1000-%I1499对应伺服状态字，%Q1000-%Q1499下发控制指令。

o 设置通信周期为2ms，与PLC扫描周期同步。

· EtherCAT侧设置：

o 使用TwinCAT软件加载网关ESI文件，分配4台伺服驱动器的站地址（1-4）。

o 配置PDO映射表：TXPDO1传输实际位置值，RXPDO1接收目标位置指令。

· 同步参数校准：通过网关的DC配置工具，将CC-LinkIEFB侧的系统时钟与EtherCAT侧的分布式时钟偏移量校准至±50ns以内。

3.数据流验证

· 单向测试：强制PLC输出%Q1000=1，通过网关日志确认EtherCAT侧RXPDO1对应位同步置位，伺服驱动器使能成功。

· 双向闭环测试：启动伺服回原点程序，监测CC-LinkIEFB侧%I1000状态字是否实时更新为"原点到达"信号，验证CC-LinkIEFB转EtherCAT协议转换的完整性。

· 负载测试：在4轴联动模式下，连续运行24小时，记录通信丢包率为0，周期抖动稳定在±0.2μs以内。

四、应用成效：从技术突破到价值创造

1.生产效能跃升

· 节拍优化：伺服电机响应延迟从15ms降至2ms，单件产品加工时间缩短18%，日产能提升2200件。

· 精度保障：多轴同步误差从±0.1mm控制在±0.02mm以内，产品直通率从92%提升至98.5%。

2.系统稳定性增强

· 故障隔离：网关的自动诊断功能提前30分钟预警网络中断风险，避免非计划停机。

· 扩展便利性：新增2台视觉检测设备时，仅需在EtherCAT侧配置ESI文件，无需改动PLC程序，项目周期缩短60%。

3.长期成本收益

· 维护成本降低：统一的数据监控平台减少50%的现场巡检工作量，年维护费用节省18万元。

· 设备利用率提升：伺服电机平均无故障运行时间（MTBF）从12000小时延长至18000小时，资产回报率提高25%。

五、行业启示：协议转换技术的战略价值

该案例证明，捷米特CC-LinkIEFB转EtherCAT协议转换网关通过CC-LinkIEFB转EtherCAT协议转换，不仅解决了眼前设备兼容性问题，更构建了面向工业4.0的柔性制造底座。其支持的CoE（CANopenoverEtherCAT）协议扩展能力，为未来接入机器人、智能传感器等异构设备预留了技术通道。据统计，采用协议转换方案的企业，其生产线数字化改造投资回报周期可从36个月缩短至18个月，这为制造业转型升级提供了可复制的技术路径。

在智能制造的浪潮中，协议转换网关正从"技术补丁"演变为"生态连接器"。捷米特JM-ECTM-CCLKIE的成功实践表明，通过精准的协议解析与高效的数据转发，能够释放异构设备的协同潜能，让传统工厂在最小改动下实现智能化跃迁。这种"软定义"的连接方式，或许将成为未来工业网络架构的核心范式。

更多具体内容或详细配置过程可联系羽工。
