一、项目背景

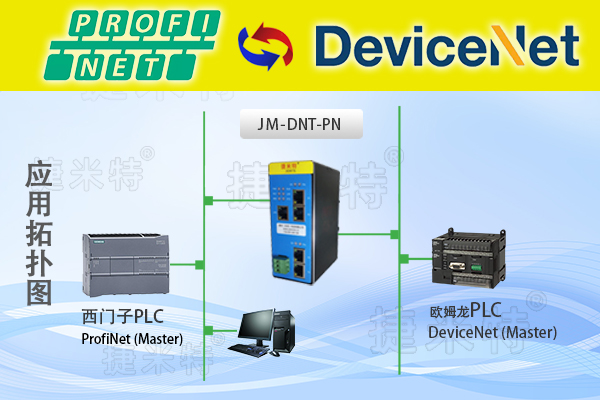

在现代工业生产中，自动化生产线的设备来自不同品牌，使用不同的通信协议，这给系统的集成和管理带来了巨大挑战。某汽车零部件制造工厂的生产线就面临这样的问题，其生产线上有基恩士PLC（型号KV-7000）作为主站设备，采用DeviceNet协议，还有ADLINK凌华工控机（型号IPC-610H）作为主站设备，采用ProfiNet协议。这两种设备分别控制着不同的生产环节，但需要协同工作以实现高效的生产管理。为解决这一问题，工厂引入了捷米特的JM-DNT-PN网关，以实现DeviceNet转ProfiNet协议转换。

二、设备配置与连接

（一）网关配置

捷米特JM-DNT-PN网关作为核心设备，其Profinet侧配置为IP地址192.168.1.100，设备名称“JM-DNT-PN”，并分配输入/输出各128字节。在DeviceNet一侧，设置波特率为500kbps，站地址为0。网关通过其两个RJ45以太网接口连接到Profinet网络，并通过CAN总线连接到DeviceNet网络。

（二）PLC配置

基恩士PLC作为DeviceNet主站，通过其自带的配置软件进行设置，确保与网关的DeviceNet接口通信正常。PLC的程序中定义了与网关交互的数据地址，以便在生产过程中实时读取和发送数据。

（三）工控机配置

ADLINK凌华工控机作为Profinet主站，运行ProfiNet配置软件，导入网关的GSDML文件，完成对网关的识别和配置。工控机的SCADA系统通过网关与DeviceNet设备进行数据交互，实现对生产线的监控和管理。

三、实施过程

（一）硬件连接

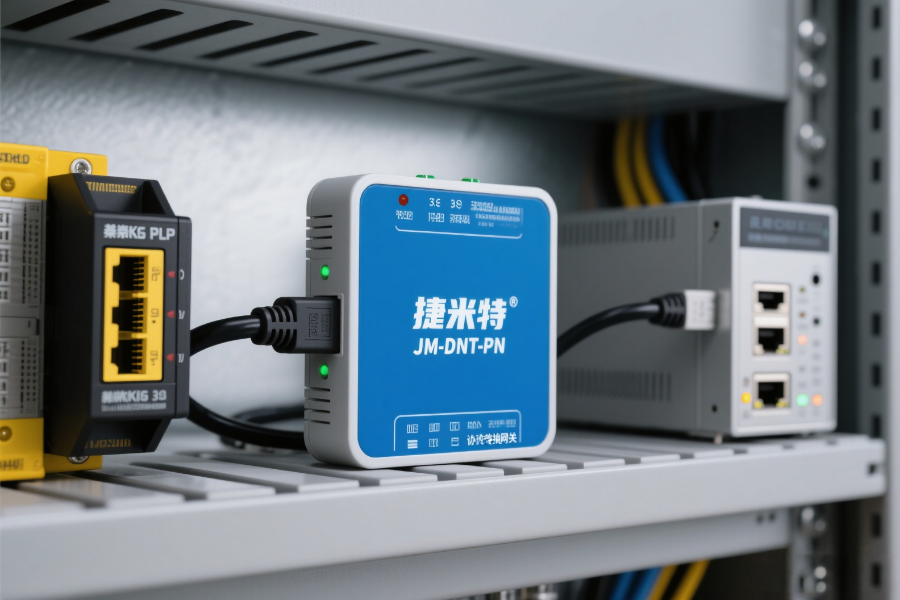

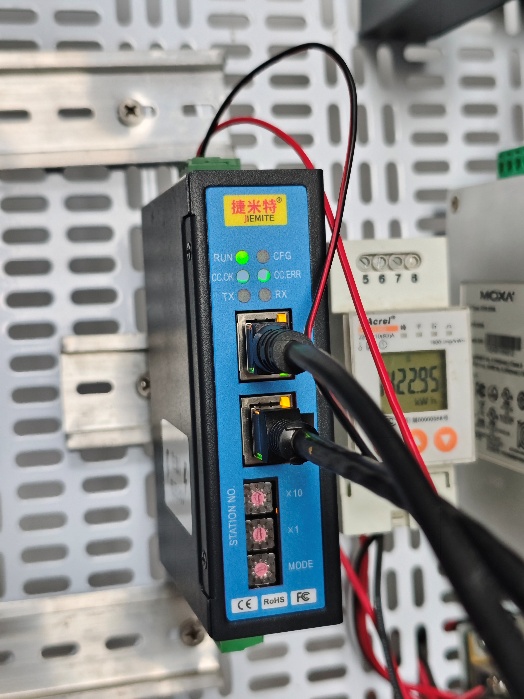

1. 网关安装：将网关安装在35mm导轨上，确保其牢固稳定。

2. 连接Profinet网络：使用标准的Profinet电缆将网关的P1和P2接口连接到工控机的Profinet接口。

3. 连接DeviceNet网络：将网关的CAN总线接口连接到PLC的DeviceNet接口，确保连接正确。

（二）软件配置

1. 网关配置：通过PC连接到网关的以太网接口，使用网关配置软件进行参数设置，包括Profinet和DeviceNet的通信参数。

2. PLC配置：在基恩士PLC的配置软件中，设置与网关的通信参数，确保数据能够正确传输。

3. 工控机配置：在工控机的Profinet配置软件中，导入网关的GSDML文件，完成对网关的识别和配置。

（三）数据映射与调试

1. 数据映射：在网关配置软件中，建立Profinet和DeviceNet之间的数据映射关系，确保数据能够正确转换和传输。

2. 调试：通过网关的状态灯（RUN/ERR）诊断通信故障，确保设备之间的通信正常。

四、应用效果

（一）设备互联

通过捷米特JM-DNT-PN网关，基恩士PLC和ADLINK凌华工控机实现了无缝连接，解决了不同协议设备之间的通信问题。生产线上的设备能够实时交互数据，提高了生产的协同性和效率。

（二）实时监控与管理

工控机通过网关实时监控PLC控制的设备状态，实现了对生产过程的精细化管理。管理人员可以通过SCADA系统查看设备的运行数据，及时发现并解决问题。

（三）系统扩展性

网关的加入为生产线的未来扩展提供了便利。新的设备可以通过网关轻松接入现有系统，无需对现有设备进行大规模改造。

五、总结

捷米特JM-DNT-PN网关模块在该汽车零部件制造工厂的应用中，成功实现了DeviceNet转ProfiNet协议转换，解决了不同协议设备之间的通信难题，提高了生产线的自动化水平和管理效率。这一案例充分展示了协议转换网关在工业自动化中的重要性，为类似场景提供了宝贵的参考。

具体内容及配置过程可联系羽工。
