一、应用背景
随着智能制造的快速发展，工业自动化生产线对设备的互联互通和协同控制提出了更高的要求。某大型电子制造企业正在建设一条全新的智能装配生产线，用于生产高精度的电子设备零部件。该生产线需要实现高精度的自动化装配和检测，其中涉及到多种不同品牌和协议的设备协同工作。然而，由于设备之间采用的通信协议不同，导致设备之间的数据交互和协同控制面临挑战。
在该生产线中，西门子S7-1500PLC作为Profinet协议的主站设备，负责整个生产线的逻辑控制和数据管理。而汇川伺服驱动器作为CANOPEN协议的从站设备，用于控制装配机械臂的精确运动。由于Profinet协议和CANOPEN协议之间存在兼容性问题，设备之间无法直接通信，这成为了生产线建设中的一个关键难题。
二、解决方案

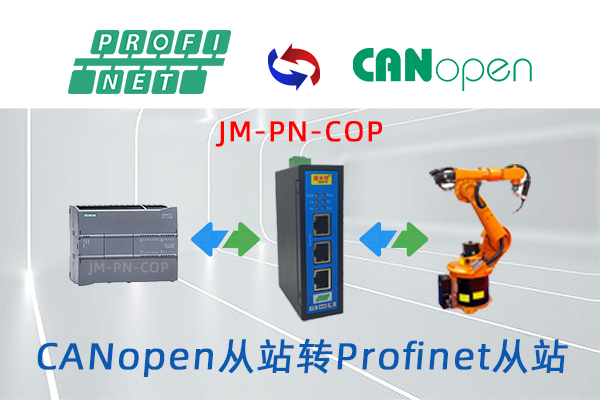

为解决这一问题，企业引入了捷米特的Profinet转CANOPEN协议转换网关JM-PN-COP。该网关能够实现Profinet协议和CANOPEN协议之间的无缝转换，从而确保西门子S7-1500PLC和汇川伺服驱动器之间的高效通信和协同控制。
（一）硬件选型与连接
1. 设备选型
· 主站设备：西门子S7-1500PLC，型号为S7-1516-3PN/DP，支持Profinet协议，具备强大的逻辑控制和数据处理能力。
· 从站设备：汇川伺服驱动器，型号为IS620N06R1-1，支持CANOPEN协议，用于驱动装配机械臂的高精度运动。
· 协议转换网关：捷米特Profinet转CANOPEN协议转换网关，型号为JM-PN-COP，支持Profinet协议和CANOPEN协议的双向转换。

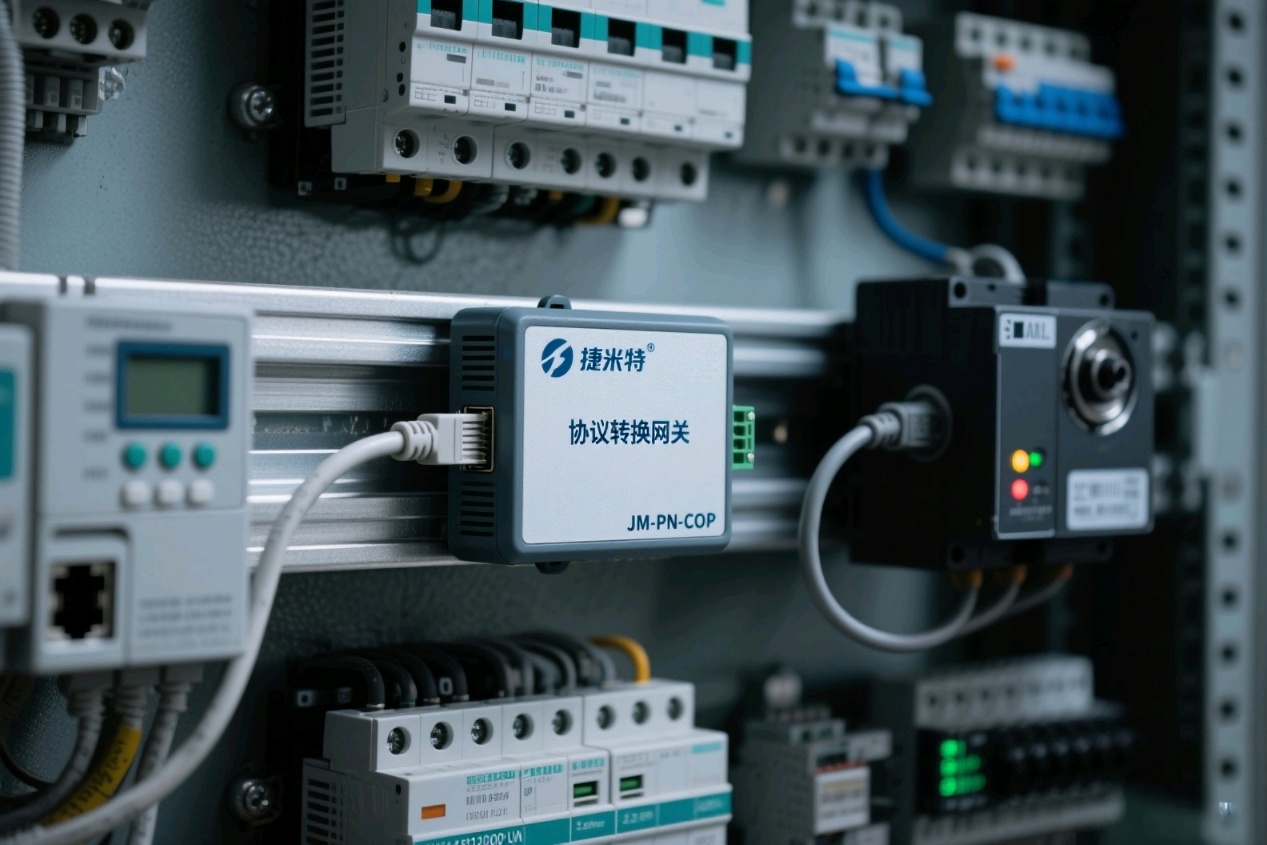

2. 硬件连接
· Profinet侧连接：将捷米特Profinet转CANOPEN协议转换网关的Profinet接口通过以太网线连接到西门子S7-1500PLC的Profinet端口。确保网线连接牢固，并配置正确的IP地址和子网掩码。
· CANOPEN侧连接：将网关的CANOPEN接口通过CAN总线连接到汇川伺服驱动器的CANOPEN端口。在CAN总线的两端接入120Ω的终端电阻，以确保通信的稳定性和可靠性。
（二）软件配置
1. Profinet侧配置
· 在西门子TIAPortal软件中，导入捷米特Profinet转CANOPEN协议转换网关的GSD文件，使其识别网关为Profinet从站设备。
· 设置网关在Profinet网络中的IP地址和设备名称，确保与整个Profinet网络的规划一致。
· 根据实际需求，配置输入输出数据的映射关系。例如，将来自CANOPEN设备的数据映射到PLC的相应数据块中，以便PLC能够实时读取伺服驱动器的状态信息。
2. CANOPEN侧配置
· 使用捷米特提供的GWConfigBuilder软件进行网关的CANOPEN配置。
· 导入汇川伺服驱动器的EDS文件，确保网关能够正确识别伺服驱动器的通信参数。
· 设置CANOPEN的波特率及通信周期，确保与伺服驱动器的通信参数一致。
· 配置PDO参数，包括RXPDO和TXPDO的映射。例如，将“控制字”“运行模式”“状态字”等参数添加到PDO映射中，以便实现PLC对伺服驱动器的精确控制。
（三）系统调试
1. 通信测试
· 在Profinet侧，通过TIAPortal软件发送测试指令，检查网关是否能够正确接收并转换为CANOPEN协议数据。
· 在CANOPEN侧，通过汇川伺服驱动器的调试工具，检查网关是否能够正确接收并解析PLC发送的指令，并将指令传递给伺服驱动器。
· 通过网关的调试工具，检查网关是否能够正确将伺服驱动器的状态信息转换为Profinet协议数据并发送给PLC。
2. 协同控制测试
· 在PLC中编写控制程序，通过Profinet转CANOPEN协议转换网关向伺服驱动器发送控制指令，驱动机械臂进行精确运动。
· 同时，PLC通过网关读取伺服驱动器的状态信息，实时监控机械臂的运行状态，确保协同控制的准确性和可靠性。
· 在实际生产环境中，对整个生产线进行模拟运行测试，验证设备之间的协同控制效果，确保生产线的高效稳定运行。
三、应用效果
1. 设备协同控制的实现
· 通过捷米特Profinet转CANOPEN协议转换网关，西门子S7-1500PLC与汇川伺服驱动器之间实现了无缝通信和协同控制。PLC能够实时发送控制指令，伺服驱动器能够快速响应并执行，确保装配机械臂的精确运动。
· 机械臂在装配过程中能够根据PLC的指令，精确地抓取零部件并进行装配操作，大大提高了装配的精度和效率。
2. 生产效率的提升
· 在引入捷米特Profinet转CANOPEN协议转换网关后，生产线的自动化程度显著提高。设备之间的协同更加紧密，生产流程更加顺畅，生产效率提升了30%以上。
· 由于设备之间的通信更加稳定和高效，生产线的停机时间大幅减少，设备利用率显著提高。
3. 产品质量的改善
· 由于设备之间的协同控制更加精确，装配过程中的误差大幅减少。零部件的装配精度更高，产品质量更加稳定，产品不良率降低了20%以上。
· 通过PLC对生产过程的实时监控，能够及时发现和处理生产中的异常情况，进一步提高了产品质量。
4. 系统的灵活性和扩展性
· 捷米特Profinet转CANOPEN协议转换网关的引入，不仅解决了当前设备之间的通信问题，还为未来的系统扩展提供了便利。随着生产线的升级和新设备的引入，网关能够轻松实现不同协议设备之间的通信和协同控制，无需对现有系统进行大规模改造。
· 该网关支持多种协议和设备的连接，能够满足企业未来对不同品牌和型号设备的接入需求，提高了系统的灵活性和扩展性。
四、总结
捷米特Profinet转CANOPEN协议转换网关在该电子制造企业的智能装配生产线中发挥了重要作用。通过该网关，西门子S7-1500PLC与汇川伺服驱动器之间实现了高效稳定的通信和协同控制，解决了设备之间的协议兼容性问题，显著提高了生产线的自动化程度、生产效率和产品质量。同时，该网关的灵活性和扩展性也为企业的未来发展规划提供了有力支持。
捷米特Profinet转CANOPEN协议转换网关的应用，不仅为企业解决了实际生产中的技术难题，还推动了智能制造技术在工业自动化领域的广泛应用，具有重要的示范意义。
具体内容配置过程可联系羽工。
