一、场景实施背景
锦联铝厂位于内蒙古霍林郭勒，其电解铝车间是生产核心区域，两车联动系统承担着电解槽物料转运、电解作业协同等关键任务，直接影响生产效率与安全。该系统需实现 PLC 主站与两台天车控制系统的实时数据交互：PLC 主站下发操作指令至天车，天车同步反馈运行状态（如位置、速度、负载等）至主站，确保两车联动精准、安全。
此前，车间采用传统单一无线传输方式，常因链路中断、延迟超标或设备抗干扰能力不足，导致天车频繁停摆报警，年均因通讯问题造成的生产中断达 30 余次，单次恢复需 1-2 小时，直接经济损失超 50 万元。为解决这一痛点，锦联铝厂计划引入高可靠无线通讯方案，最终选定捷米特JM-Bridge01S无线网桥构建双链路备份系统。
二、项目痛点
1. 通讯可靠性要求严苛
两车处于移动状态，需保证 PLC 主站与天车控制系统的双向数据传输 “零丢包”，且通讯延迟必须≤80ms。一旦链路中断、丢包或切换延迟过高，将直接触发天车紧急停机并报警，导致生产中断。
2. 恶劣环境挑战大
电解铝车间常年高温（夏季环境温度达 40-50℃）、存在强电磁干扰（电解槽运行产生强磁场）、粉尘浓度高（铝加工过程产生金属粉尘），普通无线设备易出现信号衰减、硬件损坏，无法长期稳定运行。
3. 单一链路风险高
原有单一无线链路若遇设备故障或信号遮挡，会导致整个控制系统瘫痪，且故障排查耗时久，严重影响生产连续性。
三、捷米特JM-Bridge01S无线网桥功能简介
捷米特JM-Bridge01S是专为工业场景设计的高性能无线网桥，核心功能如下：
· 双链路冗余备份：支持主从链路实时监测，当主链路故障时，可在 5ms 内无缝切换至备用链路，确保数据传输不中断，丢包率＜0.01%。
· 超低延迟传输：采用工业级 OFDM 调制技术，传输延迟≤20ms，远低于项目要求的 80ms 阈值，满足 PLC 实时通讯需求。
· 强环境适应性：
宽温运行：支持 - 40℃~70℃工作温度，适配车间高温环境；
抗电磁干扰：内置自适应跳频技术，可抵御 100-2400MHz 频段强电磁干扰；
高防护等级：IP65 防护，防尘、防喷水，适应多粉尘车间环境。
· 小型化与易部署：尺寸仅 120mm×80mm×50mm，重量＜300g，支持壁挂 / 导轨安装，可灵活部署于天车控制室、机房等狭小空间。

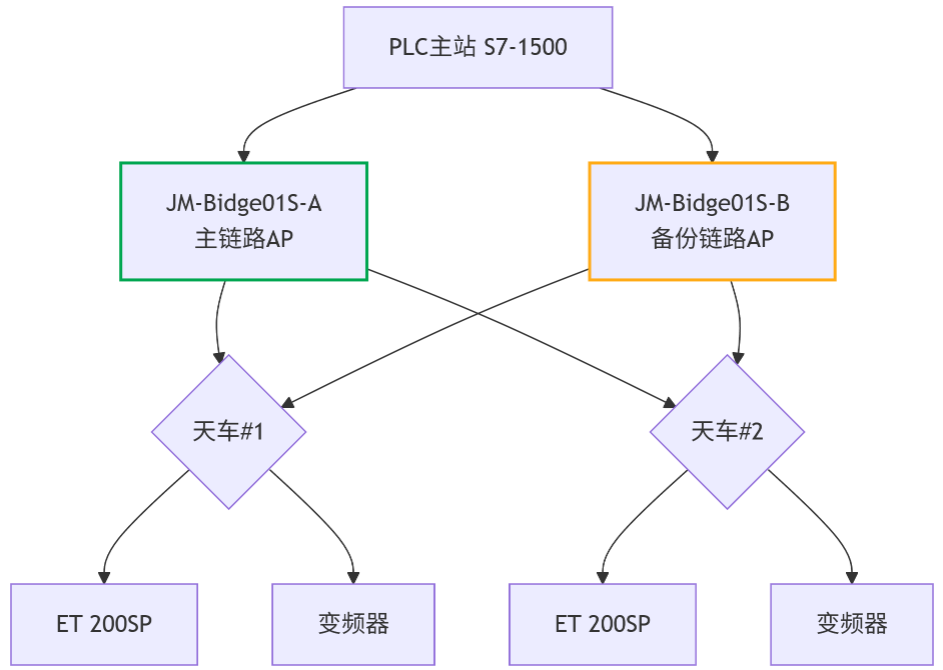

四、结构拓扑图
五、解决方案描述
基于锦联铝厂的场景需求，捷米特JM-Bridge01S无线网桥解决方案通过 “双链路冗余 + 强环境适配” 设计，实现两车联动系统的稳定通讯：
1. 双链路冗余架构：部署 2 条独立无线链路，主链路承担日常数据传输，备用链路实时待命，通过 JM-Bridge01S 的智能监测功能（每秒 100 次链路状态检测），确保故障时无缝切换（切换时间＜5ms），杜绝丢包或中断。
2. 低延迟保障：利用 JM-Bridge01S 的工业级调制技术与优化协议栈，将 PLC 指令下发与天车数据反馈的双向延迟控制在 20-50ms，远低于 80ms 阈值，满足实时控制需求。
3. 恶劣环境适配：设备的宽温特性、IP65 防护与抗电磁干扰能力，可直接应对车间高温、粉尘与强磁场，无需额外防护措施。
六、实施过程
1. 现场勘查与规划
勘察车间电磁环境（绘制磁场强度分布热力图）、天车移动轨迹（确定信号遮挡风险点），规划网桥安装位置（机房墙面、天车控制室顶部）与天线朝向（避免电解槽强磁场直射）。

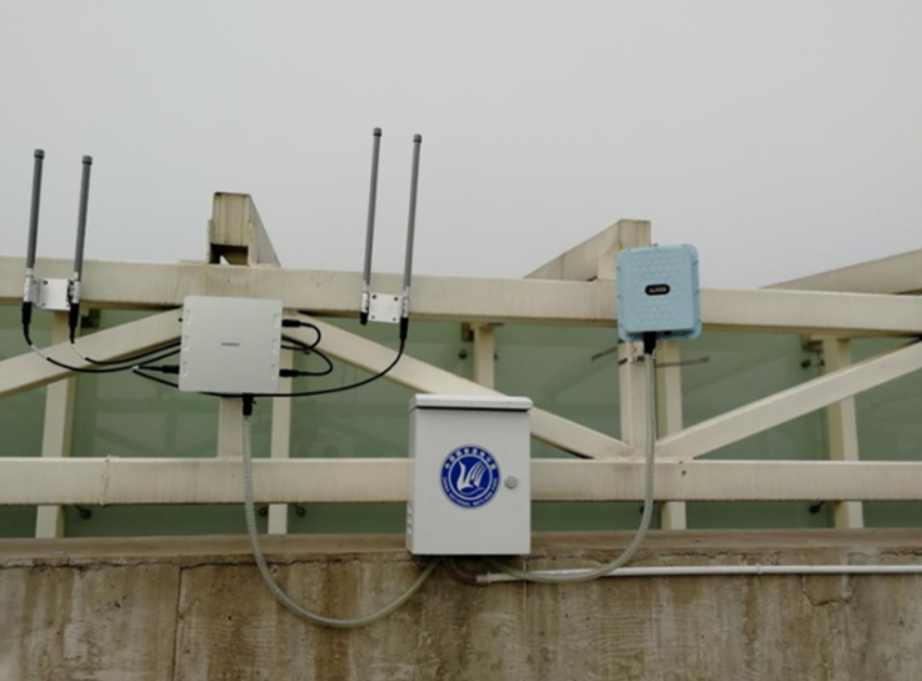

2. 设备部署
机房侧：固定 2 台 JM-Bridge01S，连接 PLC 主站以太网端口，安装全向天线并调试角度（确保覆盖天车移动全程）；
天车侧：每台天车控制室安装 2 台 JM-Bridge01S，连接天车控制系统 IO 接口，天线固定于天车顶部（高于粉尘沉降层）。
3. 参数配置与联调
配置双链路冗余模式：设置主链路优先级，备用链路实时同步数据；
测试延迟与丢包率：通过工业测试仪模拟两车移动状态，连续 24 小时监测，确保延迟≤50ms、丢包率 = 0；
故障切换测试：人工断开主链路，验证备用链路在 5ms 内接管传输，天车无报警、无停机。
4. 试运行与优化
持续监测设备运行状态（温度、信号强度、链路稳定性），根据实际数据微调天线角度，确保极端工况（如天车交叉作业）下通讯稳定。
七、应用效果
1. 通讯稳定性：实施后，两车联动系统连续运行 6 个月，未出现因通讯问题导致的天车停机报警，链路切换零感知，丢包率始终为 0，平均延迟稳定在 35ms。
2. 环境适应性：JM-Bridge01S 在车间高温（日均 42℃）、强磁场（峰值 1000A/m）、高粉尘环境下无故障，设备表面温度稳定在 65℃（低于 70℃上限），信号强度衰减≤5%。
3. 生产效率提升：因通讯中断导致的生产损失从年均 50 万元降至 0，天车联动作业效率提升 15%（单次协同作业时间缩短 8 分钟）。

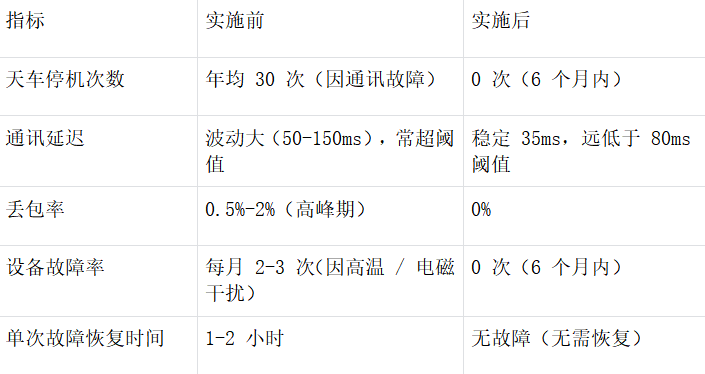

八、实施前后效果对比
九、总结
捷米特JM-Bridge01S无线网桥通过双链路冗余、低延迟传输与强环境适配能力，完美解决了锦联铝厂电解车间两车联动系统的通讯痛点。其工业级可靠性不仅保障了生产连续性，还降低了设备维护成本，为工业自动化场景中 “移动设备 + 恶劣环境”下的无线通讯提供了可复制的解决方案。
未来，该方案可进一步推广至冶金、矿山等类似场景，助力高可靠工业互联落地。
《具体内容配置过程及其他相关咨询请与武工留言交流》
