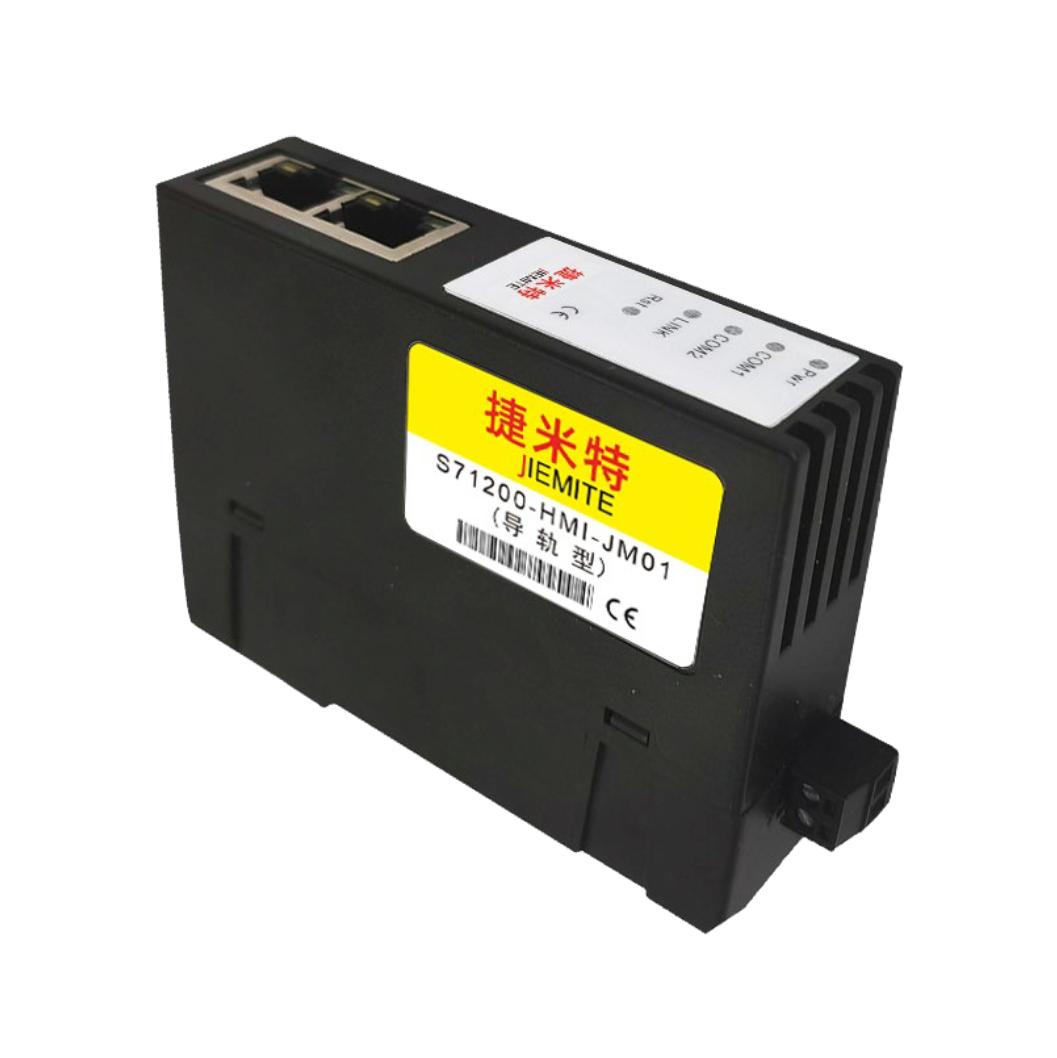

西门子PLC以太网通讯模块 S71200-HMI-JM01

产品介绍：

S71200-HMI-JM01是一款用于西门子自带以太网接口的PLC（S71200、S71500 、S7300等）和西门子SMARTIE触摸屏以太网通讯的协议转换网关。

S71200-HMI-JM01具备两个物理性接口，LAN1和LAN2口分别具备独立的局域网能力。其中LAN1口为一个双RJ45接口，具备交换机功能，主要用于连接LC；LAN2口为单端口RJ45，主要用于SMARTIE触摸屏的连接；S71200-HMI-JM01可以实现近似于NAT 的地址转换的功能，即可将LAN1口所连接PLC的IP地址和端口号，映射到LAN2口任意IP地址和端口号；方便解决了现场设备无法修改IP 地址和端口号的问题；S71200-HMI-JM01设计时充分考虑了工业现场环境的复杂性，从抗干扰角度进行了全方位的硬件设计，采用高性能工业级芯片、大容量TVS、EMC的PCB Layout，这些赋予了S71200-HMI-JM01强大工业应用能力。

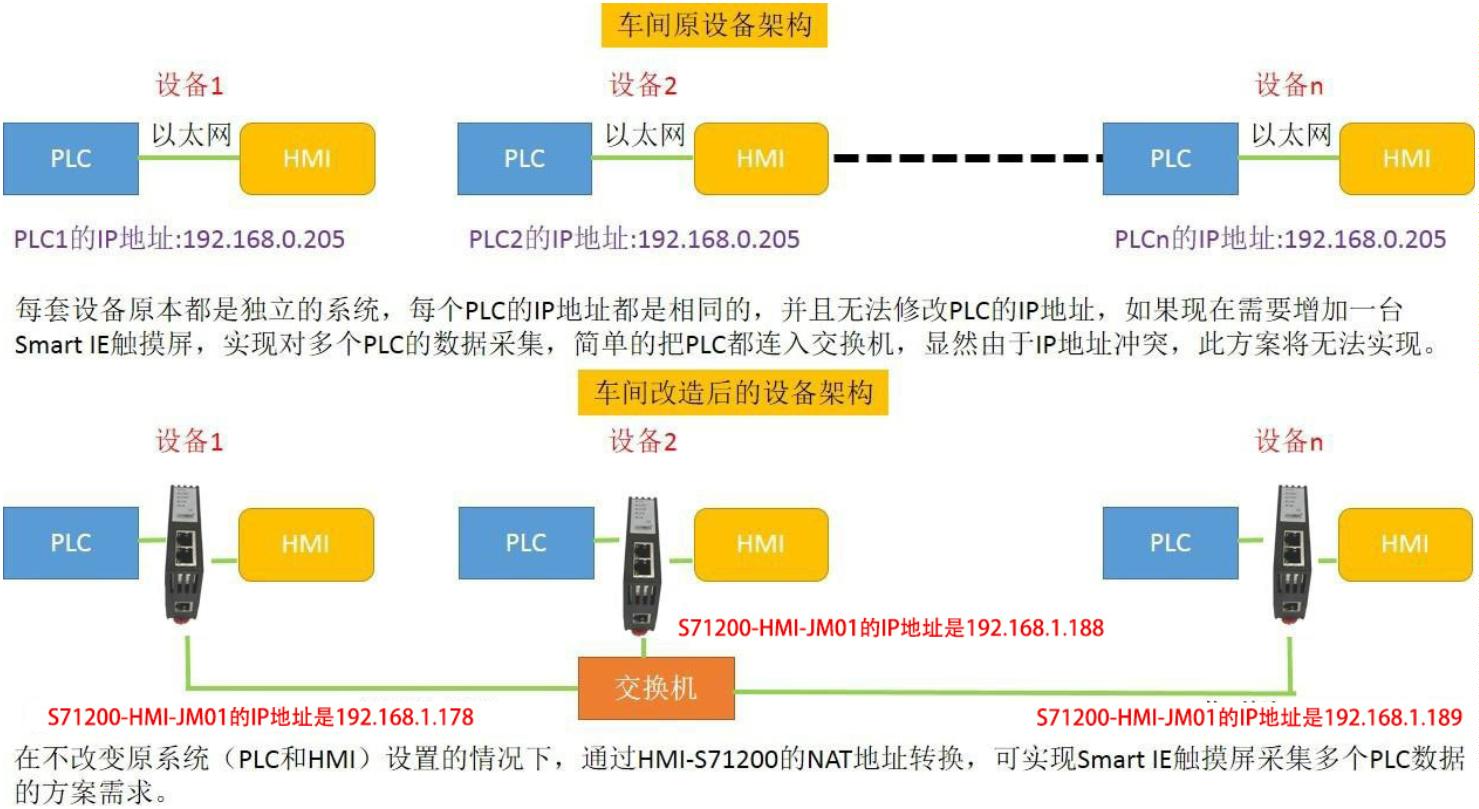

S71200-HMI-JM01典型应用

功能简介

1、安装在35mm的导轨上，LAN1为双端口的RJ45，具备交换机功能，此端口连接PLC；LAN2为单端口RJ45，可以连接SMARTIE触摸屏；S71200-HMI-JM01需外接24VDC电源供电。

2、集成WEB服务器，通过网页可设置设备参数和运行诊断；也可以通JMDevice工具进行配置；可以任意从LAN1或LAN2口进行配置。

3、实现NAT功能，将LAN1口所连接PLC的IP地址和端口号，映射到LAN2口的任意IP和端口号

4、可实现SmartIE系列触摸屏连接S71200、S71500等PLC；

5、支持可达32个的LAN2/LAN1的服务器/客户机并发模型，LAN2口最多可支持8个SMARTIE触摸屏连接；

6、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，

永久升级。

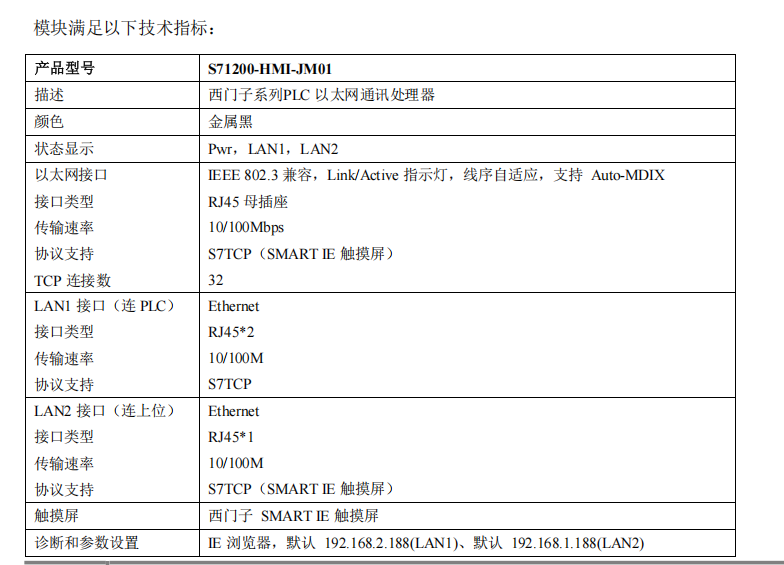

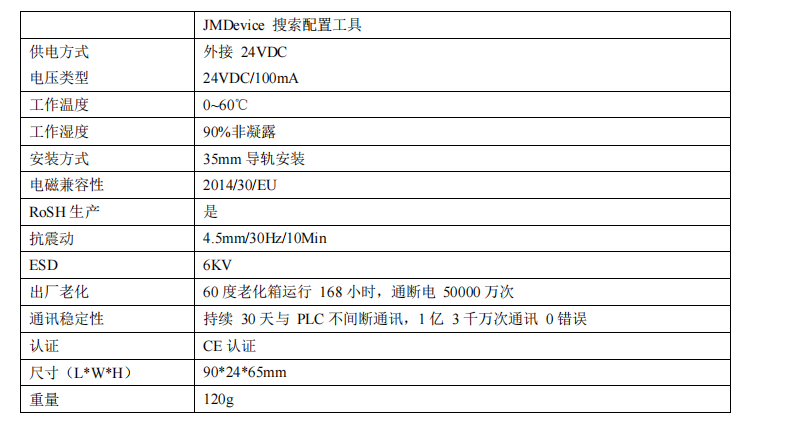

产品技术指标
