JM-HUB-RS232-03产品手册
第一章 产品概述
1.1 产品介绍
串口分配器是专为在各种中小型多媒体会议室、中央控制系统中，很多时候都需要使用一台计算机控制整个系统，在这类系统中，为了降低系统的建设成本，往往不是使用专用的控制主机，而是使用各种便携式计算机来进行控制。由于计算机的不确定性和系统的多样性，导致整个系统使用极为不便。RS232 2串口分配器产品就是专为解决这类工程应用问题设计的产品，该产品具有1个RS232主口和2个RS232从口，用户可以使用该设备将一个RS232口扩展为2个。非常适用于需要进行RS232通讯口扩展的工程应用系统。
1.2 产品性能：
分类 | 参数 | 数值 |
硬件 | 工作电压 | DC 12V |
工作电流 | 120mA@12V | |
RS232接口 | 1个标准DB9母头（全双工传输） 2个标准DB9公头 | |
数据流控 | 功能复用口（RS-232）无需RTS/CTS硬件流控，为自动流控 | |
接口特征 | 2路独立的RS-232信号输出，每路接口之间彼此隔离独立 | |
串口波特率 | RS232：1200-115200 bps 自适应 | |
工作方式 | 异步工作，点对点或多点 | |
传输方式 | 透明传输 | |
其他 | 尺寸 | 155mmX77mmX33mm |
工作温度 | -30~70℃ | |
存储温度 | -40~85℃ | |
湿度 | 5%~95%（无凝露） |

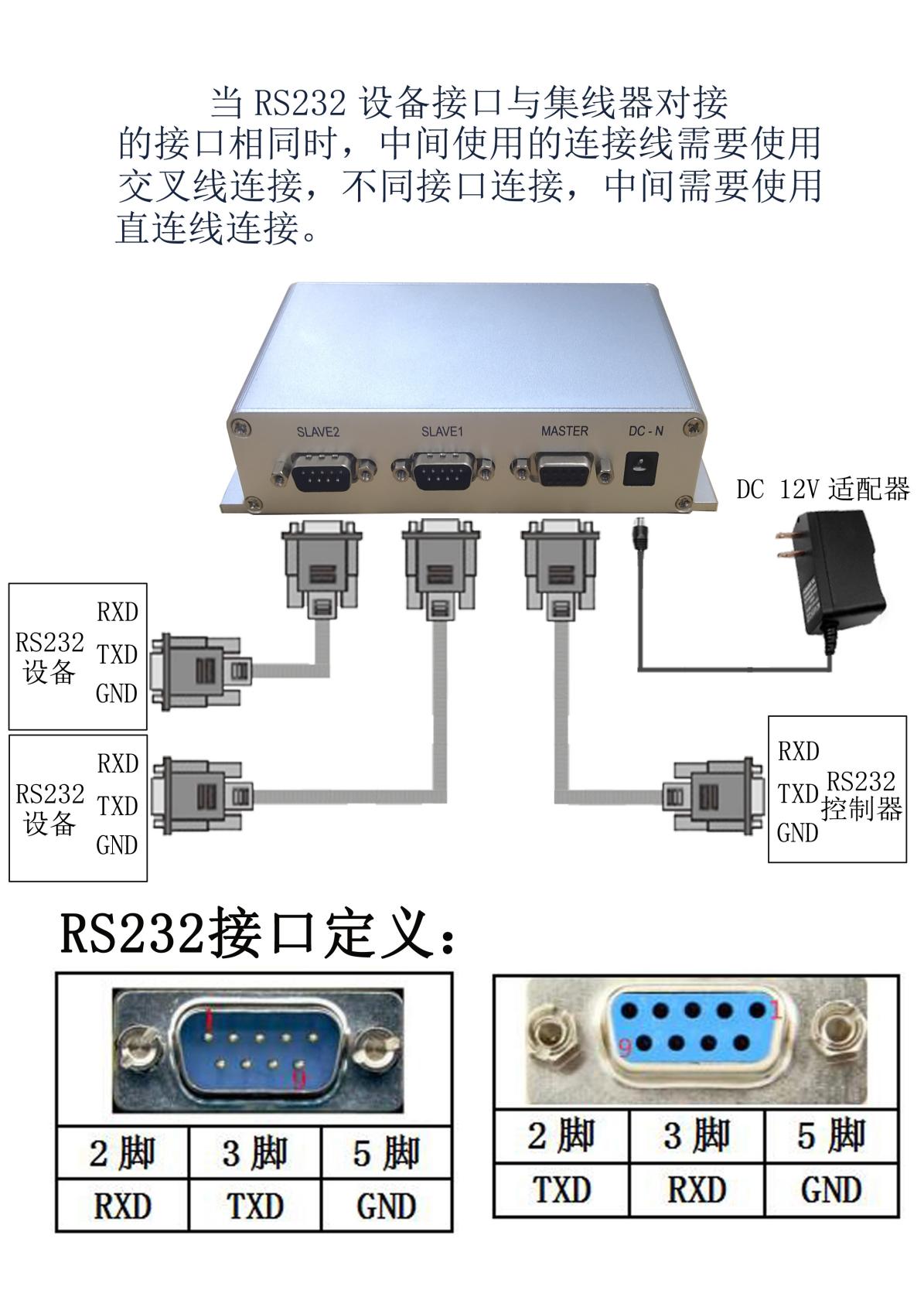

第二章 接线示意图

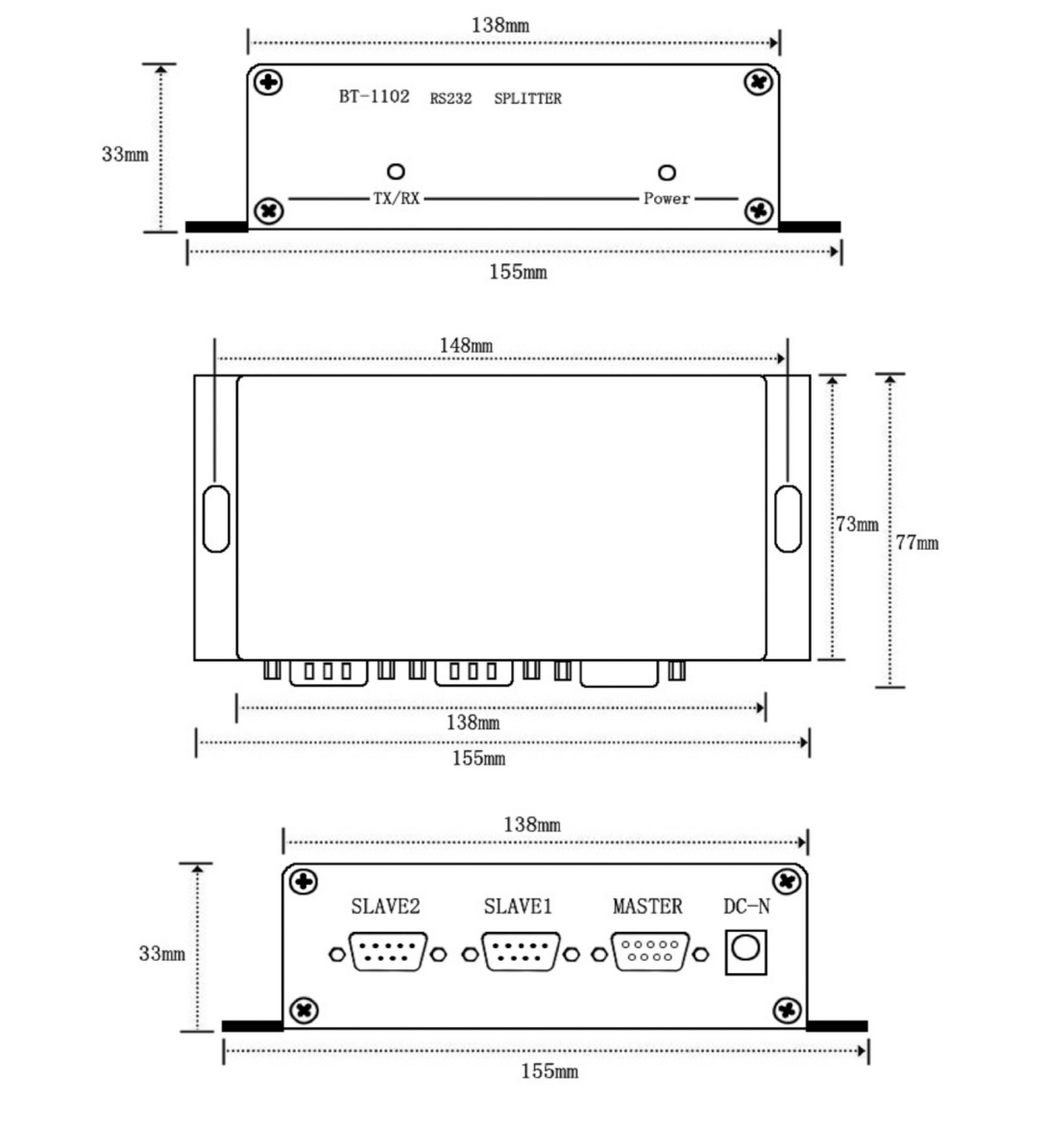

第三章 设备尺寸图
