远程工业物联网智能采集网关
型号：JM-WG310-4GPLUS 15600100189 15600155521
基本说明：JM-WG310-4GPLUS系列工业智能网关是捷米特针对工业数字化应用推出的一款工业级的数据采集和边缘计算的智能终端。专注于工业设备的数据采集、协议解析、边缘计算、数据上云和远程维护，具有3个千兆网口、2个RS485/232串口和1个USB接口，支持5G/4G/WIFI/有线以太网等多种网络接入方式,支持采集各种PLC主控器、仪器仪表和传感器等设备的数据，广泛应用于智能工厂、智能装备、能源管理、智慧城市、水利水务、环保监测、智慧农业、矿山油田等众多行业，是构建工业物联网和工业互联网的重要边缘节点。
添加到收藏夹产品详情
远程工业物联网智能采集网关
型号：JM-WG310-4GPLUS
技术支持/案例/手册
捷米（北京）科技有限公司
咨询电话：15600155521
网址：www.jiemite.com

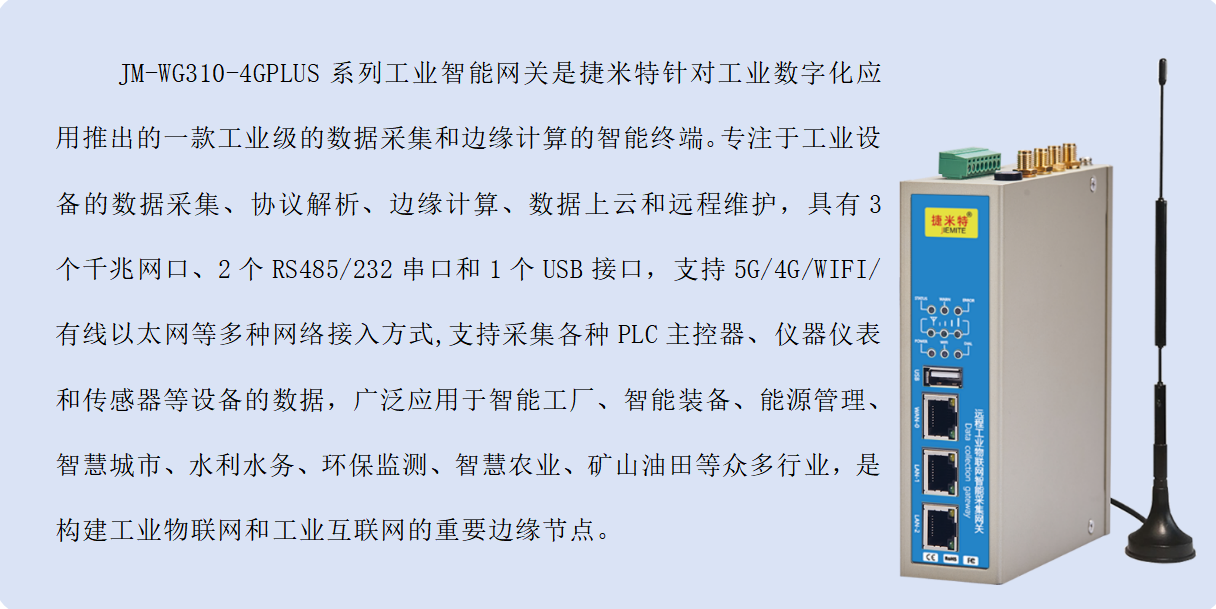

n 产品概述
n 产品特点
ü 工业级可靠设计：宽温宽压设计、多重电磁隔离防护，满足恶劣工业环境不间断运行；
ü 全场景协议兼容：支持丰富的工业协议，覆盖各行业的主流协议与行业专用规约，可采集海量设备的数据并进行数据标准化；
ü 强大边缘计算：支持边缘端进行数据预处理、数据运算与数据告警和本地决策，极大降低中心节点的负载，提高中心节点的设备接入并发数；
ü 安全数据上云：支持接入各种IOT物联网平台和行业应用软件，支持开放式的API接口方便自主开发平台；多重的数据权限和数据加密功能，支持 VPN 加密、TLS数据加密、可选各种软件加密和硬件加密，支持断网重连和断点续传；
ü 便捷运维管理： 支持本地和远端的配置管理、支持故障自诊断和自恢复，支持远程设备维护快线实现远程运维，极大降低现场运维成本。

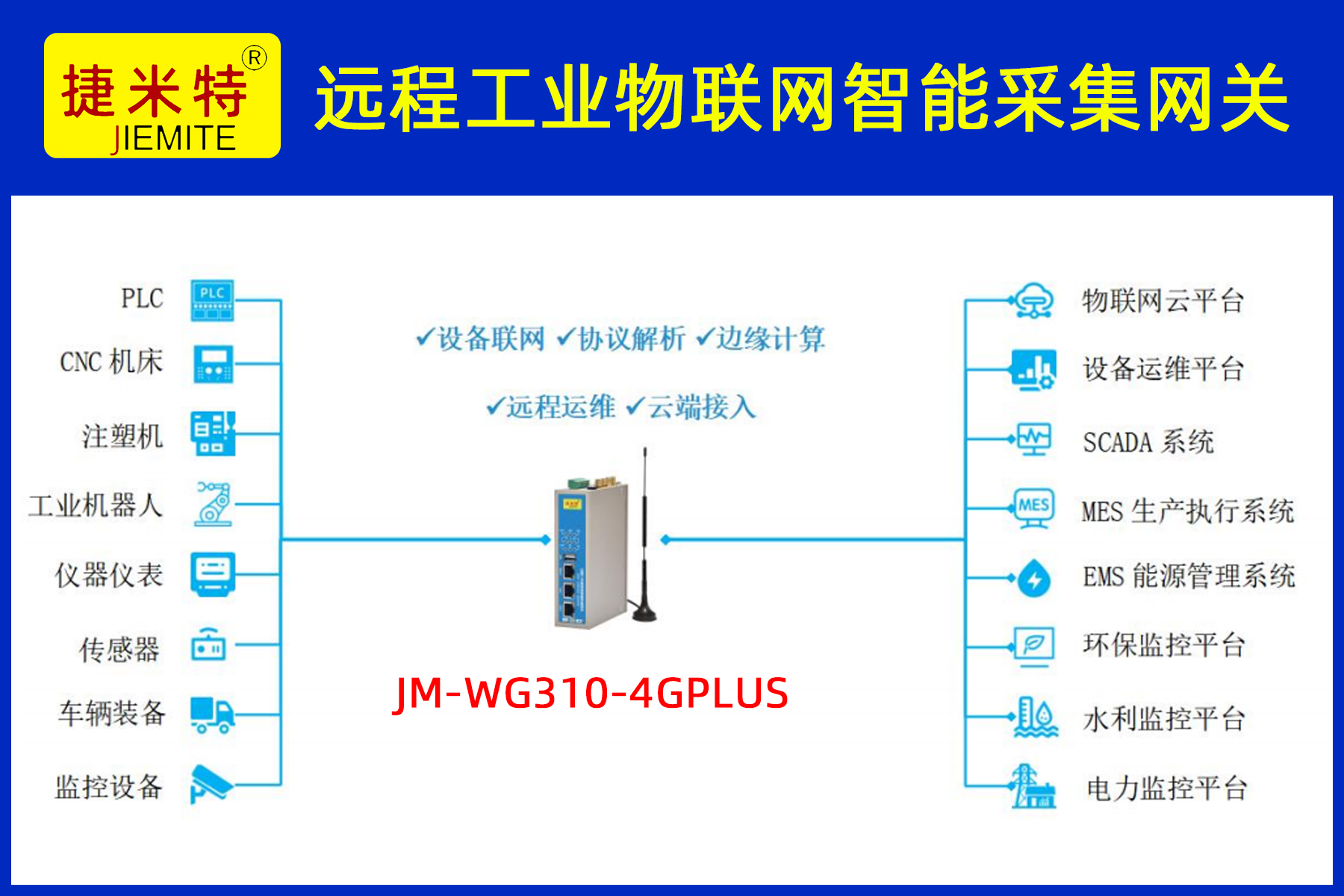

n 典型拓扑
应用方式
Ø 网关采集现场设备数据对接到各种云平台，实现设备数据可视化
Ø 网关与设备快线组成远程维护系统，实现工程师对现场设备远程维护
Ø 网关实现各种协议转成OPCUA/Modbus/IEC61850/BACNet/IEC104等协议
Ø 网关加载各种边缘智能算法，实现现场端的各种实时控制和策略运算
n 应用场景
n 产品规格
硬件参数 | |
硬件平台 | |
CPU核心 | 880MHZ 双核 |
运行存储 | 256MB DDR2 |
程序存储 | 16MB|128MB SPI-FLASH |
数据存储 | 8GB（8192Mb） EMMC存储，可选 |
接口特性 | |
电源接口 | DC 9V-35V （接线端子） |
以太网端口 | 3*10/100/1000Mbps快速以太网端口，1.5KV网络隔离变压保护 3个网口具有数据交换功能，FE0支持WAN/LAN设置 |
串口接口 | 2个RS485串口(可选RS232)，15KV ESD保护 每个485接口最大可挂载31个从站 |
5G网络
| 5G Sub-6 GHZ,支持5G NSA和5G SA模式 5G NSA，最大下行速率2.5Gbps，最大上行速率650Mbps 5G SA，最大下行速率2.1Gbps，最大上行速率900Mbps LTE，最大下行速率1.0Gbps，最大上行速率200Mbps WCDMA，最大下行速率42Mbps，最大上行速率5.76Mbps |
4G网络 | LTE Cat4 ,最大下行速率150Mbps，最大上行速率50Mbps LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps |
WIFI网络 | 2.4G/5.8G双频段，支持300-1300Mbps，802.11b/g/n或802.11ac/b/g/n （可选） |
GNSS网络 | 支持GPS位置定位 |
SIM卡座 | 直插卡座 * 1（中卡） |
复位按键 | 针孔式复位按键 |
实时时钟 | RTC实时时钟（内置电池） |
天线接头 | 5G LTE:SMA x 4/4G LTE:SMA x 2/WLAN: RP-SMA x 2（总的5根） |
机械特性 | |
外形尺寸 | 145 x 112 x 40 (mm) |
安装方式 | 导轨 |
外 壳 | 金属壳 （土豪金） |
防护等级 | IP30 |
散热方式 | 无风扇散热 |
重量 | 608g(不同配置重量不一样) |
环境湿度 | |
环境湿度 | 5% ~ 95% (无凝霜) |
存储温度 | -45 ℃~ 85℃ |
工作温度 | -40℃ ~ 80℃（扩展温度：-45℃ ~ 85℃） |
指示灯 | |
EMC指标 | |
静电放电抗扰度 | GB/T17626.2-2018,level4 |
电快速瞬变 脉冲群抗扰度 | GB/T17626.4-2018,level4 |
振荡波磁场 抗扰度 | GB/T17626.18-2016,level4 |
射频电磁场 辐射抗扰度 | GB/T17626.3-2016,level4 |
浪涌(冲击) 抗扰度 | GB/T17626.5-2019,level4 |
工频磁场 抗扰度 | GB/T17626.8-2006,level4 |
物理特性 | |
振动 | GB/T2423.10-2008 |
冲击 | GB/T2423.5-2019 |
跌落 | GB/T2423.8-1995 |
软件参数 | |
网络功能 | |
网络接入 | 支持5G/4G-Cat1/4G-Cat4、WIFI(AP|STA|Relay)、以太网接入 |
网络认证 | 支持CHAP/PAP认证 ，支持APN和VPDN接入 |
蜂窝网络 | GSM/GPRS/EDGEUMTS/HSPA+/CDMA2000-EVDO/TD-SCDMA/ TDD-LTE/FDD-LTE/5G-RedCap 详见《蜂窝网络频段列表》 |
LAN协议 | 支持ARP、Ethernet |
WAN协议 | 支持PPP、PPPOE、DHCP、StaticIP |
IP应用 | 支持Ping、Trace、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay |
IP路由 | 支持静态路由 |
NAT | 源NAT，目的NAT，DMZ |
数采功能 | |
智能采集 | 支持一台网关采集多台不同种类设备的数据，可灵活定义数采工程 |
协议解析 | 支持主流的PLC控制器、仪器仪表、传感器及各种控制器的协议解析，详见《网关协议支持清单》 支持采集包含西门子、施耐德、欧姆龙、三菱、台达、倍福、AB、基恩士等常见的所有PLC；支持采集各种水表、电表、热表、汽表；各种传感器、变频器、光伏逆变器等 |
边缘计算 | 可以实现数据过滤，分组采集，报警计算，公式计算，本地编程、数据存储等功能 |
数据标准化 | 支持多设备合并和子设备拆分，支持各种数据格式转换等各种标准化 |
云端接入 | 支持同时对接多个不同类型或同一类型数据中心 支持接入捷米特云、阿里云、华为云、微软云、MES、EMS、SCADA、环保平台、水利平台、电力平台等各种云平台和监控软件 |
数据转发 | 支持多种协议的南向数据转换成一种北向数据如OPCUA、ModbusTCP、IEC104、IEC61850、BACNET等 |
远程维护 | 配合捷米特设备管理平台和设备维护快线实现对现场的网关或设备进行远程诊断、远程调试及升级 |
开放API | 支持MQTT或者HTTP的JSON格式的数据接口，方便对接各种平台 |
安全性 | |
防护安全 | 内置防火墙功能，全方位网络阻隔和防护：支持全状态包检测（SPI）、防范拒绝服务（DoS）攻击、Ping探测包、源端口映射、目的端口映射、DMZ，访问控制功能（ACL）、IP-MAC绑定 |
数据安全 | 支持L2TP VPN / PPTP VPN / Open VPN / IPSec VPN（可选SD-WAN） |
安全认证 | TLS安全加密，用户名密码和证书认证接入 |
可靠性 | |
链路检测 | 支持发送心跳检测包检测，断网自动重连 |
多网互备 | 以太网|WIFI|4G|5G等多个网络可以互相切换 |
看门狗防护 | 软硬件看门狗支持设备运行自检技术，设备运行故障自修复 |
应用看护 | 实时看护各项应用模块，对可能的错误进行预判和处理并自愈 |
管理维护 | |
配置工程 | 支持本地和远程两种方式配置数据采集工程 |
应用升级 | 支持本地和远程的程序升级，快速的产品功能发布和迭代 |
远程维护 | 通过设备快线和捷米特云支持远程运维网关和网关下挂设备（如PLC） |
日志功能 | 支持完备和详尽的日志功能，方便快速排查诊断问题 |
导入导出 | 支持工程文件的导入导出，方便诊断和批量配置 |
诊断命令 | 支持丰富的诊断命令接口，可以实现本地自我诊断 |
状态查询 | 系统状态,模块状态,网络连接状态,应用状态等 |

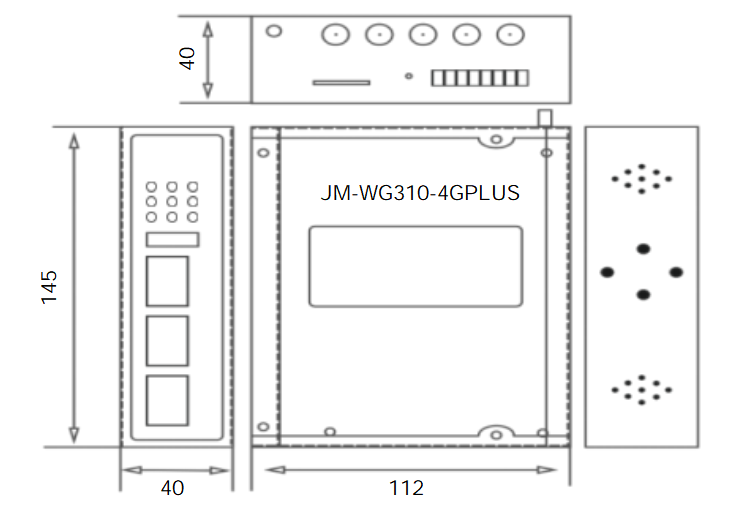

n 产品尺寸
