PROFIBUS DP主站转CAN总线协议转换网关

一、产品功能

捷米特JM-DPM-CAN网关核心功能聚焦PROFIBUS DP从站设备与CAN总线设备间的双向协议转换、实时数据交互及控制指令精准传输，高效解决工业现场异构网络互联难题，严格契合PROFIBUS DP与CAN总线相关国际标准。同时具备多元核心优势：协议兼容全面，支持GSD文件组态与双协议全格式适配，无缝对接主流品牌PROFIBUS DP主站与各类CAN从站设备；传输性能优异，DP接口宽波特率可调，低延迟传输搭配高性能硬件与独立缓存，保障实时控制需求；抗干扰能力强劲，经严苛EMC测试，双接口电气隔离保护，适配极端温湿度及复杂工业干扰环境；配置便捷灵活，图形化中文界面无需复杂编程，支持站地址分配、精细化数据管控及参数自定义；硬件保障扎实，导轨安装设计，适配工业现场长期稳定运行与运维需求；诊断与扩展性完备，支持PROFIBUS DP三级诊断与远程故障排查，兼容多主站并发交互，可灵活适配多行业个性化场景。

二、广泛应用

该网关广泛覆盖智能制造、汽车制造、冶金化工、轨道交通、能源监测、仓储物流、食品包装等核心工业行业，设备适配性极强，可对接西门子、施耐德、ABB等主流品牌PROFIBUS DP一类从站系统，兼容CAN总线传感器、变频器、伺服驱动器、车载ECU等各类终端设备与执行单元，在各行业场景中均构建“PROFIBUS DP主站统筹、CAN总线从站响应、网关居间传输”的协同通信模式，保障生产运营全流程数据高效互通与指令精准落地。综上，捷米特JM-DPM-CAN网关以高兼容性、高实时性、高稳定性、便捷易用及强扩展性的核心竞争力，为各行业工业场景提供可靠、高效的一体化互联解决方案，有效降低网络集成成本与运维难度，助力行业提升生产自动化水平、管控精细化能力与设备协同效率，为工业数字化转型筑牢通信互联基础。未来，该网关将持续深耕工业现场核心需求，进一步优化PROFIBUS DP协议兼容深度、实时传输性能与特殊场景适配性，迭代升级组态便捷性与诊断智能化水平，为更多行业异构设备互联提供更具针对性的解决方案，赋能各行业高质量发展。

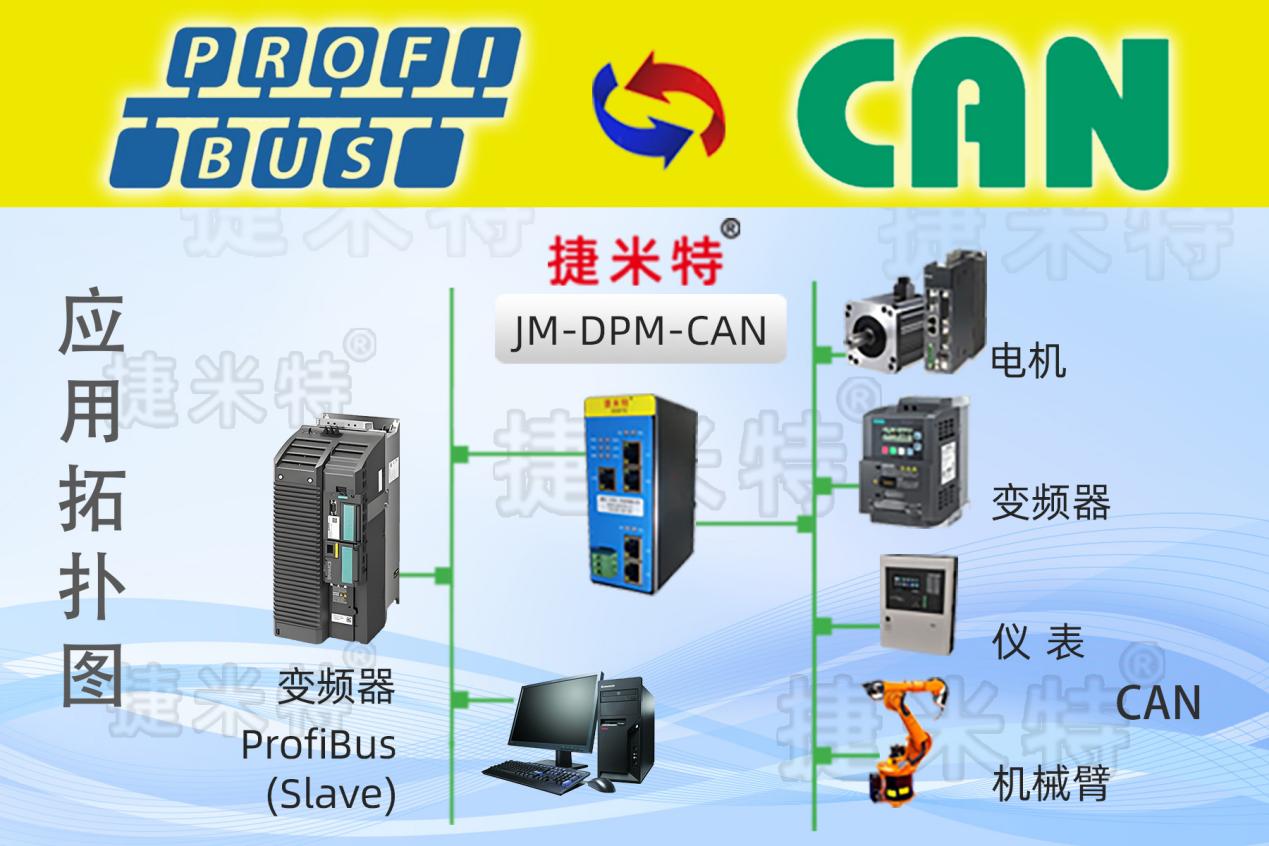

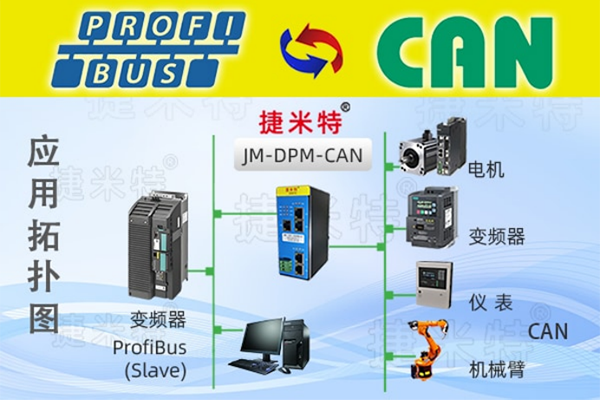

捷米特JM-DPM-CAN拓扑图

技术参数：

CAN接口

◆ 波特率支持常用波特率，最高到1Mbps。

◆ 支持CAN2.0A 和CAN2.0B两种帧类型。

Profibus接口

◆ 最大输入输出字节数：输入244字节，输出244字节

◆ 最大用户参数长度：244字节

◆ 传输速率支持9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3Mbps。

◆ Profibus主站地址软件可设置。

配置方法：

（1）使用配件中的USB线连接JM-DPM-CAN网关和PC机。

（2）打开资料光盘中的JM-DPM-CAN专用设置软件

（3）在Profibus从站参数框单击导入配置文件按钮，在弹出的对话框中选择Profibus主站工具生成的配置文件，配置文件的扩展名为ddb。

（4）选择配置文件后单击打开按钮，对话框关闭。Profibus从站参数导入成功

（5）在CAN接口参数框中设置波特率、帧类型、读数据帧ID、写数据帧ID三个参数

（6）确认上述参数设置无误后，可进行网关的配置下载。在配置操作框中选择网关连接的虚拟串口，然后点击下载配置将网关参数下载到网关。

（7）JM-DPM-CAN网关配置完成后即可正常使用

电器参数：

◆ 物理接口为3P端子。

◆ 输入电压范围7~36V。

◆ 具备反接、过压、过流、过热保护功能。

◆ 功率消耗1W。
