产品详情

CC-LinkIE FB 转CAN总线协议转换网关

产品主要功能：

核心功能聚焦CC-LinkIE FB主站与CAN设备间的双向协议转换及数据实时、精准交互，打破异构工业网络壁垒。同时具备多元核心优势：协议兼容全面，适配主流品牌主从站设备及各类通信帧格式；传输高效稳定，宽波特率可调且延迟低，满足工业实时控制需求；抗干扰能力突出，适配恶劣工业温湿度环境，运行稳定可靠；配置便捷灵活，图形化界面无需复杂编程，支持精细化数据管控；硬件与诊断保障完善，宽压供电、导轨安装便捷，具备全面的故障检测与报警功能，可快速定位并处理通信异常。

应用广泛：

广泛覆盖工业自动化、汽车电子、电力控制、矿山设备、仓储物流等核心行业，设备适配性强，可对接三菱等品牌CC-LinkIE FB主站PLC/控制器，兼容CAN从站传感器、变频器、执行器、车载ECU、智能电表等各类终端设备，均构建“主站集中管控、从站精准响应、网关居间传输”的协同通信模式，保障各行业生产运营全流程数据互通。综上，捷米特JM-CC-LinkIE FB-CAN网关以高适配性、高稳定性、高实时性及便捷易用的核心优势，为各行业异构设备互联提供可靠支撑，助力行业提升智能化运营水平。

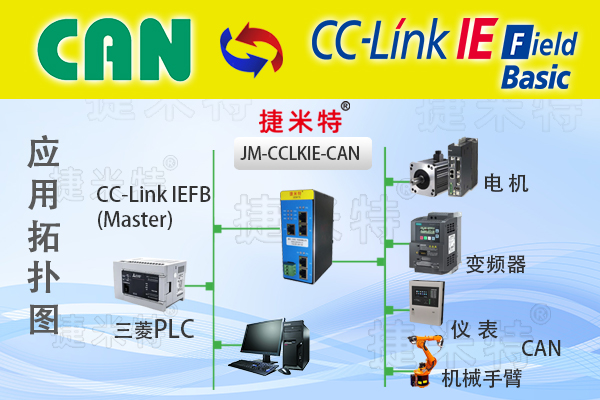

 捷米特JM-CC-LinkIE FB-CAN拓扑图

技术参数：

1.支持标准的CC-Link IE FB 协议

2.CC-Link IE FB的最大输入输出字节为256个字节。

3.最大逻辑站数为16

4.支持波特率：CAN2.0A/B

5.支持波特率：20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kBbit/s, 1Mbit/s

6.最大CAN报文数：256条

7.支持通讯模式：生产者/消费者模式、查询/应答模式

配置方法：

1.正确连接电源，通过以太网端口将CC-Link IE FB Slave -CAN与PC相连，给CC-Link IE FB Slave -CAN上电；

2.打开配置软件，根据需求在配置软件中进行配置；

3.生成CDC文件，点击工具栏中的“下载”按钮，将配置下载到CC-Link IE FB Slave -CAN中；

4.网关设备正确连接CC-Link IE FB Slave 主站、CAN从站设备；

5.等待大约 10秒，CC-Link IE FB Slave -CAN与设备之间建立连接，此时CC.OK灯亮，RUN灯常亮。

电器参数

1.供电：24VDC(±5％)，最大功率  3.5W

2.工作环境温度：-40～80℃，湿度≤95%

3.防护等级：IP20

安装方法

1.机械尺寸

尺寸：40mm（宽）×110mm（高）×74mm（深）

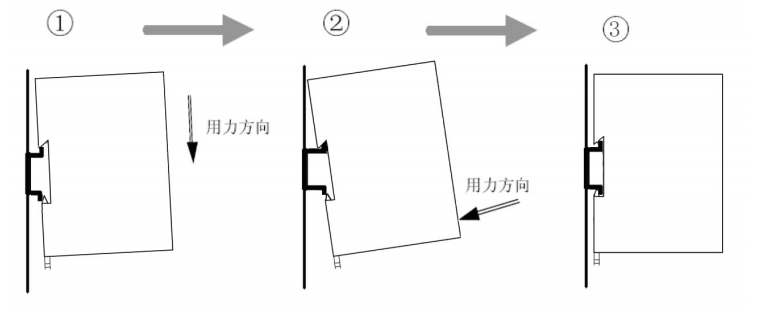

2.安装方法

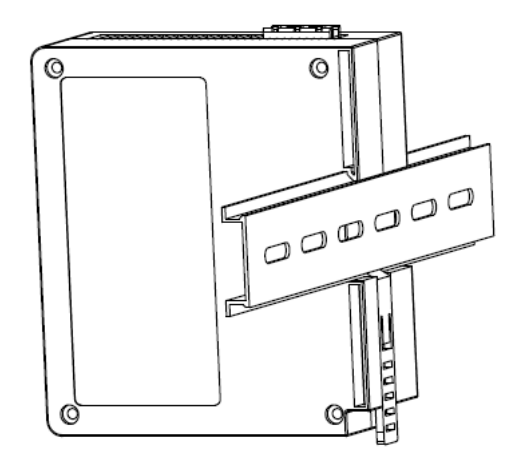

35mm DIN导轨安装
