一、项目痛点

1. 通讯兼容性差：西门子200smart PLC仅支持PPI串口通讯，车间新增的国产昆仑通态TPC7062Ti触摸屏无法直接与PLC对接，传统串口连接频繁出现通讯中断，影响现场操作。

2. 多设备接入受限：生产需求升级后，需同时接入上位机（研华IPC-610L）、国产触摸屏及MES数据采集终端，原有串口仅支持一主一从模式，无法实现多设备同时通讯，导致数据采集滞后、运维不便。

3. 调试效率低下：工程师调试PLC程序时，需到现场插拔编程电缆，每次调试需停产15分钟左右，频繁调试导致生产效率下降，且串口通讯速率仅187.5kbps，数据刷新延迟超200ms，影响操作流畅度。

4. 扩展性不足：原有串口通讯方式无法满足工厂物联网升级需求，无法实现PLC数据与上位机、MES系统的实时同步，制约生产智能化推进。

二、解决方案

针对上述痛点，选用捷米特ETH-S7200-JM02桥接型以太网处理器，作为西门子200smart PLC与各类外部设备的通讯桥梁，搭建高效以太网通讯架构，具体方案如下：

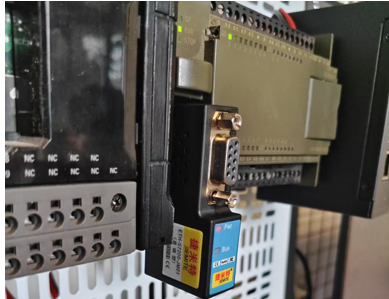

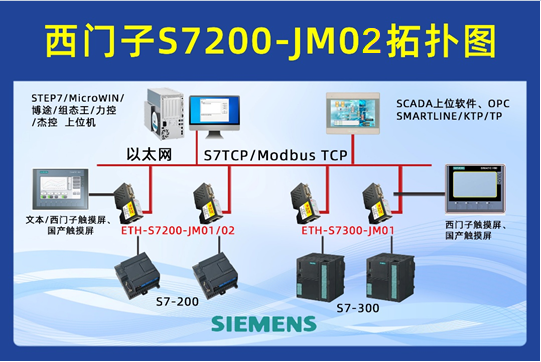

1. 硬件连接：将捷米特ETH-S7200-JM02模块通过自带九针PPI电缆，直接接入西门子200smart PLC的九针PPI接口，模块采用PLC口取电（5V/80mA），无需外置电源，降低故障点；模块顶端九针口连接国产昆仑通态TPC7062Ti触摸屏，实现现场操作与参数监控；模块网口通过超五类屏蔽网线，分别连接研华IPC-610L上位机、MES数据采集终端，构建多设备并行通讯网络。

2. 软件配置：使用捷米特JM-Tools V4.6配置软件，自动扫描ETH-S7200-JM02模块，修改IP地址（与车间网段保持一致：192.168.0.10）、子网掩码（255.255.255.0），设置PLC类型为S7-200 SMART，串口波特率自动识别为187.5kbps；上位机通过WinCC Advanced V17软件，添加S7-1200/1500驱动，指向模块IP地址，实现PLC数据实时读取与监控；触摸屏无需修改核心参数，通过模块桥接功能，直接与PLC实现数据交互。

三、产品核心功能与亮点

捷米特ETH-S7200-JM02桥接型以太网处理器，核心定位为PPI转以太网通讯桥接，完美适配西门子200smart PLC，其亮点的集中体现在：

1. 九针口适配国产屏：模块顶端九针桥接型接口，专门支持昆仑通态、威纶通、步科等国产触摸屏，无需额外转接器，直接插拔即可实现稳定通讯，解决国产屏与西门子PLC的兼容性难题，本次案例中与昆仑通态TPC7062Ti触摸屏对接，通讯无闪断、无延迟。

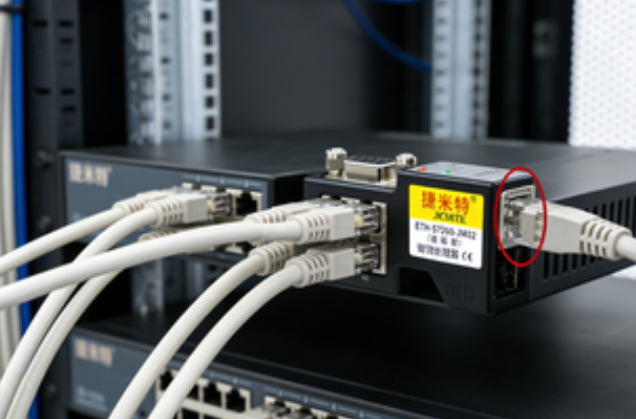

2. 网口多设备并行接入：模块自带RJ45网口，支持10/100M自适应以太网通讯，可同时接入上位机、触摸屏、MES终端等非PLC设备，最多支持32台上位机同时通讯，解决原有串口一主一从的接入限制，实现多设备数据同步交互。

3. 透明传输与便捷调试：支持S7 TCP、Modbus TCP双协议，实现PLC数据透明传输，无需修改PLC原有程序；工程师可通过上位机远程调试PLC，无需现场插拔电缆，大幅提升调试效率，降低停产损失。

4. 工业级稳定性能：采用IP30防护设计，支持-45~85℃宽温工作，适配工业车间复杂环境，模块金属外壳通过DIN导轨与机柜PE排连接，满足车间防静电、防干扰需求，24小时连续运行无故障。

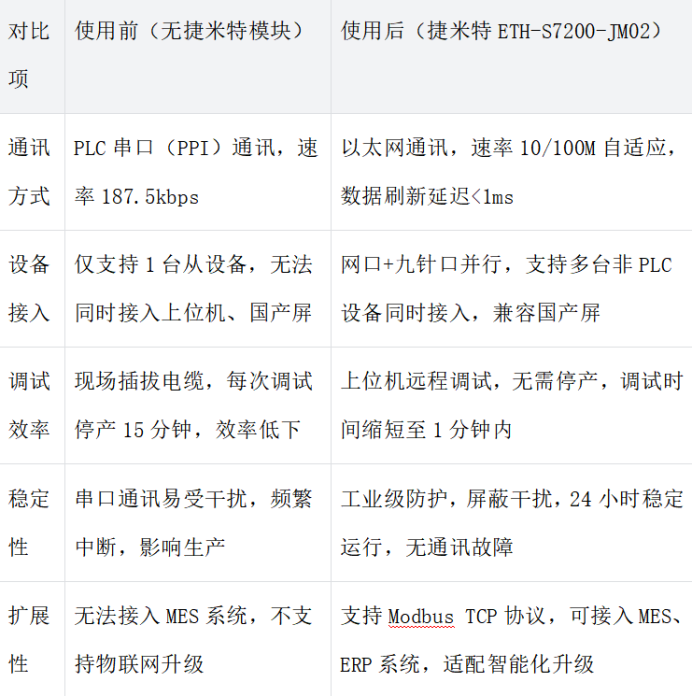

四、使用前后对比

五、应用总结

本次应用中，捷米特ETH-S7200-JM02桥接型以太网处理器，精准解决了西门子200smart PLC通讯兼容性差、多设备接入受限等痛点，其九针口适配国产屏、网口多设备并行接入的亮点，大幅提升了车间自动化控制系统的稳定性与运维效率。使用后，生产线停机调试时间减少90%，数据采集实时性显著提升，为工厂智能化升级奠定了基础，且该方案成本低于PLC整体更换，性价比突出，适用于各类西门子200smart PLC的通讯升级场景。
