一、项目概况与核心痛点

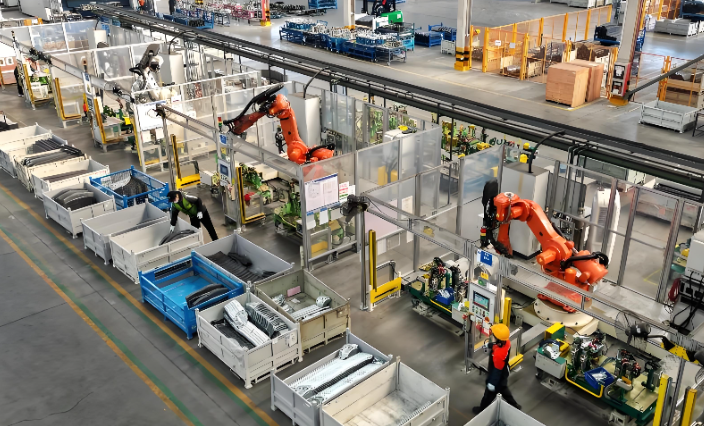

本项目为某汽车零部件加工车间智能物料输送系统升级工程，车间总面积约 18000㎡，包含 4 条主线输送线、12 条支线分拣线，部署滚筒电机、皮带机、阻挡气缸、定位传感器、急停装置等执行与检测元件超 600 台套，核心控制单元采用西门子 S7-300 系列 PLC，自带 MPI 通信接口（默认速率 187.5kbps），承担全线速度调节、物料定位、分流分拣、安全联锁、故障报警等逻辑控制任务，是车间连续化生产的核心装备。
系统配套 5 台西门子触摸屏分区部署在各线体旁，用于现场启停操作、参数设定、故障复位；中控室配置 2 台上位机，搭载 WinCC 监控平台，实现全线运行状态集中监视、产量统计、能耗分析、历史数据追溯与远程调试。项目核心目标是打通 PLC 与触摸屏、上位机的稳定通信链路，实现现场控制与远程管理协同，提升输送效率与设备可用率，适配车间 24 小时连续生产模式。
项目改造前存在三大核心痛点：
1. 协议与接口壁垒严重：PLC 仅支持 MPI 协议，触摸屏采用 Modbus 协议，上位机基于 TCP/IP 协议通信，三者协议不兼容、接口不匹配，无法直接互联互通，形成严重的 “通信孤岛”，设备状态、生产数据、控制指令无法实时交互，自动化运行大打折扣。
2. 多终端并发通信失效：MPI 接口仅支持单点连接，无法满足 5 台触摸屏、2 台上位机同时访问，现场操作与中控监控相互冲突，指令延迟、数据丢包、通信中断频发，只能依靠人工现场巡检，每小时巡查一次，故障响应滞后，易造成生产线堵料、停机。
3. 布线复杂运维困难：传统 MPI 通信依赖专用电缆布线，车间设备密集、震动大、电磁干扰强，线缆易老化破损，排查故障耗时费力；PLC 程序上下载、在线调试必须到控制柜本地连接，技术人员跨区域奔波，单次维护耗时超 2 小时，月均运维成本高，且停机改造影响生产进度。
二、设备选型与实施过程
针对车间强电磁干扰、多设备并发、无线部署、不停产改造的需求，经多轮测试与方案对比，最终选用捷米特ETH-S7300-JM01-W无线以太网模块作为核心通信转换设备。该模块专为西门子-300 系列 PLC 定制设计，完美匹配 MPI 接口，集成串口转以太网、以太网转换器、以太网桥接器三大核心功能，是解决老旧 PLC 联网升级的最优选择。
选型核心优势：
1. 协议兼容性极强：原生支持 MPI 协议，同时兼容 Modbus、TCP/IP 工业以太网协议，可实现三者无缝转换，直接对接西门子触摸屏与 WinCC 上位机，支持最多 32 个终端同时在线连接，满足多线体、多终端并行管控需求。
2. 无线部署稳定可靠：采用工业级无线通信，空旷区域传输距离达 150 米，可全覆盖车间所有输送线体，无需重新铺设通信线缆，规避震动、电磁干扰对有线线路的损坏，降低施工难度与故障风险。
3. 安装配置简单快捷：标准导轨安装，直接插接 PLC MPI 接口，无需改动原有接线与控制程序；支持 WEB 网页与专用配置工具双重配置模式，自动识别通信参数，零基础可快速完成设置。
工业级防护适配车间：抗震动、抗干扰、防尘设计，工作温度 0–60℃，满足金属加工车间恶劣环境，平均无故障时间长，保障输送系统 24 小时不间断运行。
实施过程全程不停产，仅用 2 个工作日完成：
1. 硬件安装：断电状态下将 捷米特ETH-S7300-JM01-W模块固定在控制柜导轨，专用连接线直连 PLC MPI 接口，做好防松与抗震动固定，不占用 PLC 其他接口。

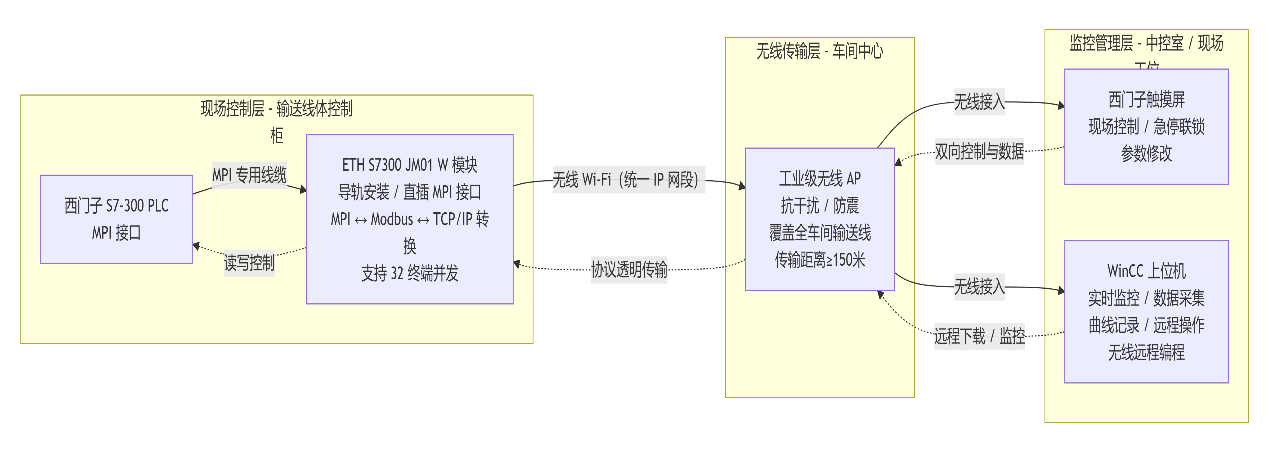

2. 无线组网配置：在车间中心位置部署无线 AP，构建全覆盖工业无线网络；通过电脑访问模块 WEB 配置界面，设置协议转换模式、IP 地址、无线参数，自动匹配 PLC 通信速率。
3. 联机调试：上电后逐台测试触摸屏现场控制、急停联锁、参数修改功能，验证中控室上位机实时监控、数据采集、曲线记录、远程操作功能；优化无线信号，确保全线通信零丢包、零延迟。
三、网关功能介绍

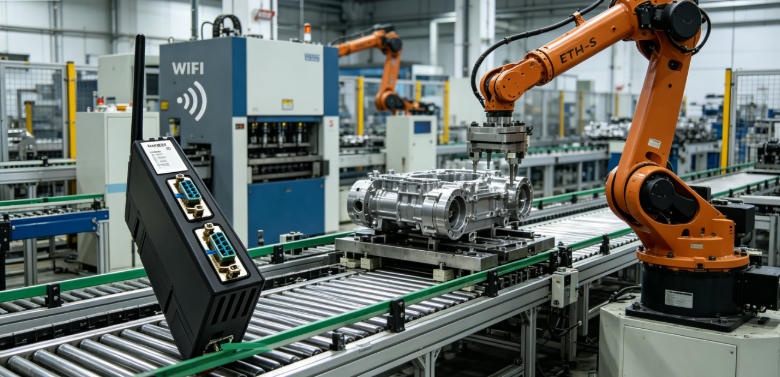

捷米特ETH-S7300-JM01-W是西门子 S7-300 专用 MPI 转以太网无线通信网关，核心功能精准匹配智能输送系统：
1. MPI 转以太网核心转换：将 PLC 的 MPI 串口数据，透明转换为以太网 TCP/IP 协议数据，让老旧 S7-300 无需更换硬件即可接入工业以太网，实现与触摸屏、上位机的实时通信。
2. 多协议互通与桥接：作为以太网转换器与以太网桥接器，完成 MPI、Modbus、TCP/IP 三协议双向转换，搭建 PLC 与多台 HMI、上位机之间稳定通信桥梁，支持 32 个终端并发访问无冲突、无延迟。
3. 工业级无线通信：采用高稳定性无线传输方案，抗车间电磁干扰、耐机械震动，无线连接稳定不掉线，彻底摆脱有线布线束缚，适合改造项目快速落地。
4. 远程运维与状态监控：支持 PLC 程序无线远程上下载、在线监控与故障诊断，自带运行、通信、无线状态指示灯，可远程查看通信质量，快速定位故障点，大幅减少现场维护次数。
5. 灵活扩展与升级：支持固件在线升级，可兼容新增传感器、扫码器、变频驱动设备，满足生产线扩容、工艺优化的长期需求。
四、应用效果与未来趋势
4.1 应用效果
系统改造完成后，通信稳定性、管控效率、运维便捷性实现全面提升：
· 通信全程稳定：多终端并发连接无冲突、无延迟，设备状态、生产数据实时上传，控制指令毫秒级响应；
· 运维成本大幅下降：远程调试替代现场奔波，月均维护时间减少 70%，运维成本降低 65%；
· 生产效率显著提高：堵料、故障停机时间减少 80%，线体稼动率提升 15%，产量统计自动完成，数据准确率 100%；
· 改造投入低、见效快：无需更换 PLC 与触摸屏，不影响生产，整体投入仅为更换新系统的 1/10，1 个月内收回改造成本。
4.2 网关未来发展趋势
面向智慧工厂与工业互联网发展方向，以太网通信网关将朝着四大方向升级：
1. 全协议兼容化：支持 PROFINET、EtherNet/IP、OPC UA 等更多工业协议，实现跨品牌设备统一接入与互联互通；
2. 无线高速化：集成 Wi Fi 6、5G 通信技术，提升传输速率与抗干扰能力，满足高速生产线、大数据传输需求；
3. 边缘智能融合：内置边缘计算功能，实现故障预判、能耗分析、产量优化本地智能处理，降低上位机负载；
4. 国产化与安全化：采用国产核心芯片，强化通信加密、身份认证、权限管理，保障工业控制网络安全，助力自主可控智能制造。
五、项目总结
本次车间智能输送系统升级项目，通过捷米特ETH-S7300-JM01-W无线以太网模块，成功解决西门子 300 系列 PLC MPI 接口协议单一、无法多终端并发、有线布线复杂、远程运维困难等核心痛点。模块以 MPI 转以太网、多协议转换、无线稳定通信、即插即用的优势，实现了 PLC 与西门子触摸屏、上位机的无缝联网与协同控制，打通了 “现场控制 — 集中监控 — 远程运维” 全流程数据链路。
该方案无需修改 PLC 程序、不更换原有设备、不影响正常生产，具备改造成本低、部署速度快、运行稳定、扩展性强等特点，为汽车制造、机械加工、物流仓储等行业老旧 PLC 控制系统的智能化升级，提供了成熟、可复制、高性价比的工程解决方案。
随着工业 4.0 与智慧工厂深入推进，老旧设备网络化、无线化改造需求持续增长，ETH S7300 JM01 W 模块将在智能输送、自动化产线、仓储物流等场景广泛应用，持续助力企业降本增效、提质升级，推动工业自动化向更高水平发展。
