一、 项目背景

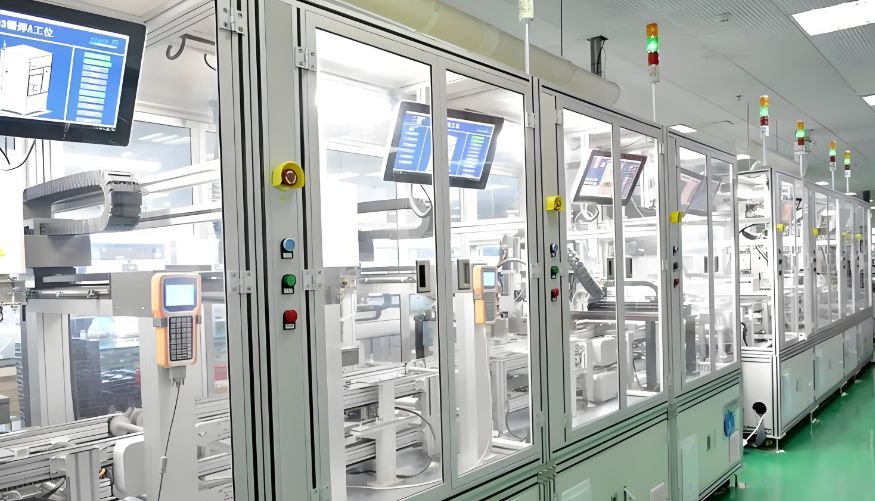

某制造业车间自动化控制系统采用西门子300PLC（型号CPU 315-2PN/DP）作为核心控制器，负责车间生产线的启停、参数调节及故障反馈等核心功能。随着生产智能化升级，原有控制系统出现诸多通信瓶颈，严重影响生产效率与运维便捷性，最终采用捷米特ETH-S7300-JM01 Plus直通型以太网处理器，彻底解决通信难题，实现系统高效稳定运行。

二、 项目痛点

1. 异构PLC通信壁垒：车间新增西门子1200PLC（型号CPU 1214C）负责辅助工序控制，原有西门子300PLC无法与该以太网PLC实现数据交互，导致两道工序的生产参数无法同步，需人工手动录入参数，不仅耗时费力，还易出现数据误差，引发生产质量问题。

2. 上位机监控失效：西门子300PLC自带接口无法直接与上位监控系统（WinCC）建立稳定连接，运维人员无法远程实时监控PLC运行状态、生产参数及故障信息，只能到现场巡检排查，一旦出现设备故障，无法及时响应，导致生产线停机，增加生产损耗。

3. 触摸屏兼容性差：原有控制系统的触摸屏仅支持特定品牌，若需更换或新增触摸屏（如昆仑通态、威纶通），无法与西门子300PLC正常连接，限制了设备升级灵活性，且维护成本偏高。

4. 设备组网繁琐：车间其他ModbusTCP协议设备（如变频器、温度采集模块）无法与西门子300PLC互联互通，无法实现集中控制与数据汇总，系统智能化程度低。

三、 解决方案

针对上述痛点，结合项目实际需求，选用捷米特ETH-S7300-JM01 Plus直通型以太网处理器（品牌：捷米特，型号：ETH-S7300-JM01 Plus），作为西门子300PLC与各类设备、上位系统的通信桥梁，具体实施如下：

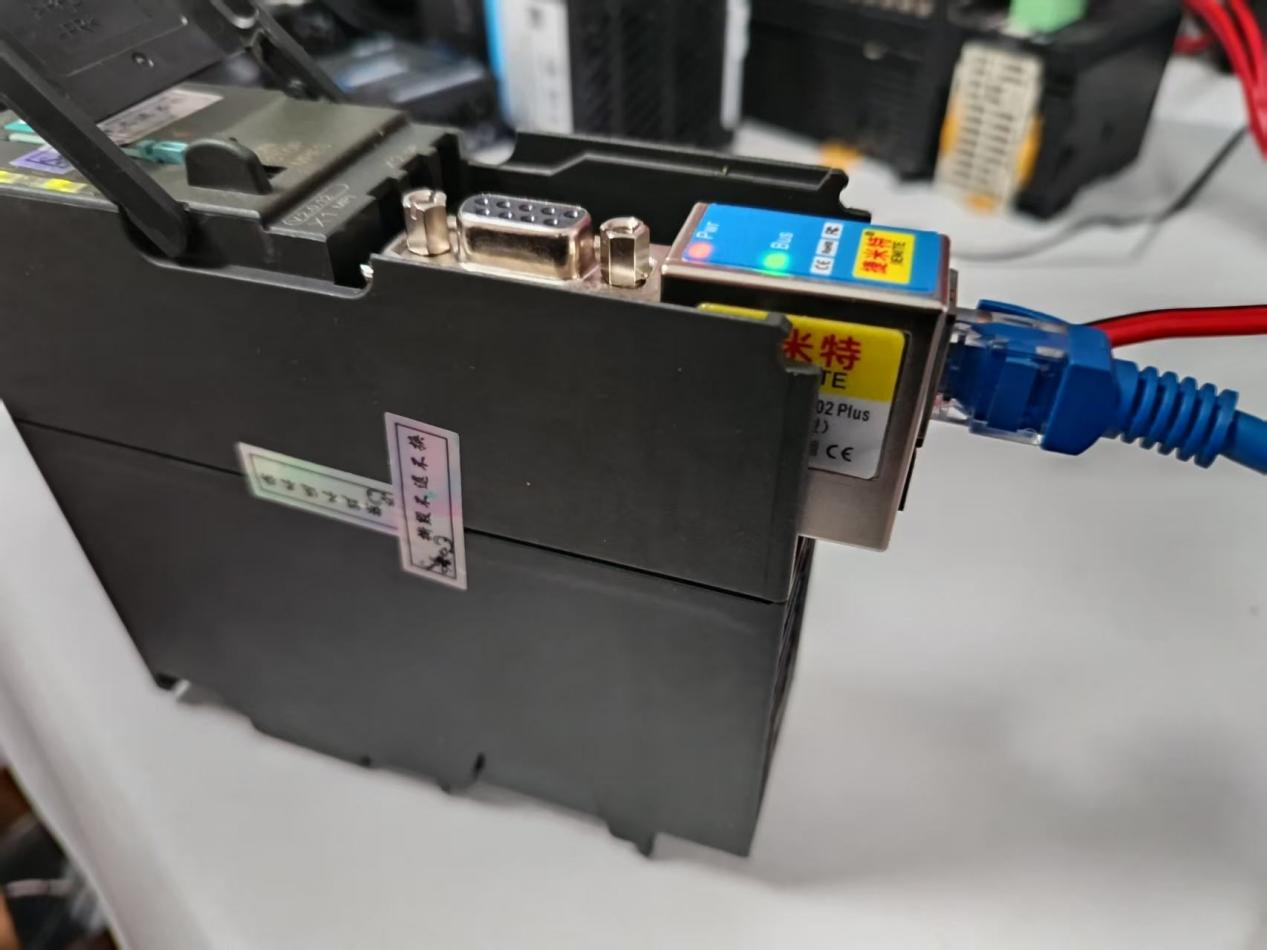

1. 硬件连接：将捷米特ETH-S7300-JM01 Plus模块直接与西门子300PLC（CPU 315-2PN/DP）的通信接口对接，模块网口通过工业以太网与西门子1200PLC（CPU 1214C）、上位监控系统（WinCC）及ModbusTCP协议设备（变频器、温度采集模块）连接；模块顶端九针口接入昆仑通态触摸屏，完成硬件组网。

2. 参数配置：通过捷米特NetDevice配置软件（V1013版本以上），搜索并连接ETH-S7300-JM01 Plus模块，设置模块网口支持ModbusTCP协议，匹配西门子300PLC与1200PLC的IP地址（确保同一网段），配置数据交换命令，实现两者数据双向交互；同时设置九针口通信参数，适配触摸屏协议，确保触摸屏与PLC正常通信；配置上位机监控参数，实现WinCC与PLC的实时数据传输。

四、 产品核心亮点体现

1. 触摸屏全兼容：模块顶端九针口支持所有品牌触摸屏（如昆仑通态、威纶通、台达等），无需额外适配驱动，直接连接即可实现参数设置、状态监控，解决了原有触摸屏兼容性差的问题，提升设备升级灵活性。

2. ModbusTCP协议支持：网口内置ModbusTCP协议，可直接连接各类支持该协议的PLC设备（如西门子1200PLC）、变频器、传感器等，实现多设备互联互通，无需复杂编程，降低组网难度。

3. 直通型设计：模块采用直通型架构，无需占用PLC编程口，不影响PLC原有程序运行，同时支持编程软件、上位机、触摸屏同时与PLC通信，互不干扰，保障系统稳定运行。

4. 配置便捷：通过专用NetDevice软件即可完成所有参数配置，支持快速搜索设备、参数下载、状态诊断，运维人员无需专业编程知识，即可完成部署与调试。

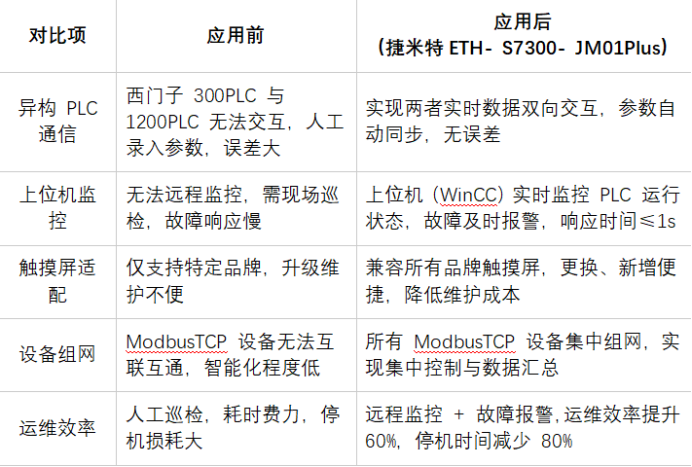

五、 应用前后对比

六、 应用效果

该项目通过部署捷米特ETH-S7300-JM01 Plus直通型以太网处理器，彻底解决了西门子300PLC与其他以太网PLC通信、上位机监控、触摸屏兼容等核心痛点，实现了车间自动化系统的互联互通与集中管控。

应用后，生产线参数同步精准，故障响应及时，运维效率大幅提升，每月减少停机损耗约3000元，人工成本降低40%，同时提升了生产质量稳定性。模块运行稳定，抗干扰能力强，适配工业现场复杂环境，满足车间长期稳定运行需求，为企业智能化升级提供了高效、低成本的解决方案。
