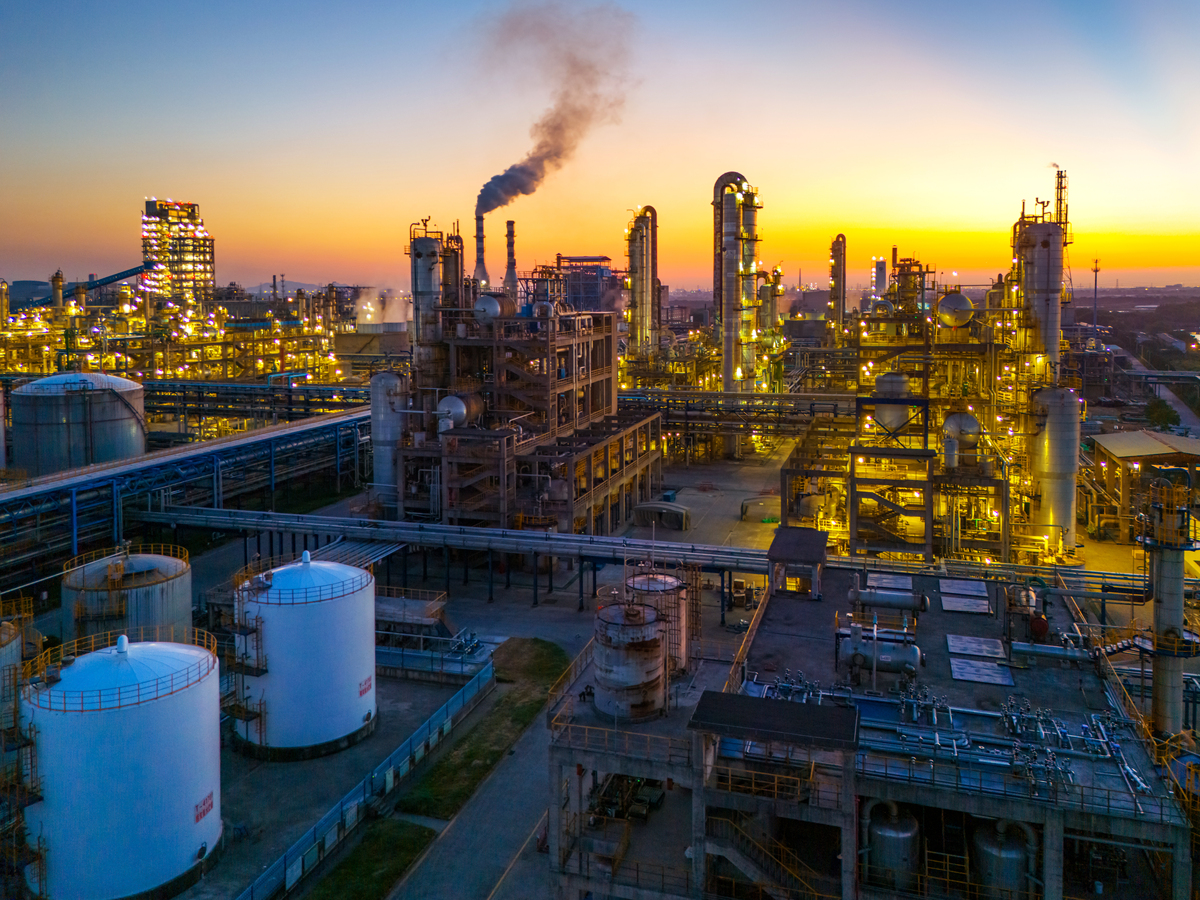

在某年产300万吨的大型石油化工联合装置中，催化裂化车间的 32台关键电机是保障连续生产的“动力心脏”，其运行状态直接由 DCS系统（采用西门子 S7-400 系列 PLC）集中监控。作为流程工业的 “中枢大脑”，DCS系统需实时掌握电机参数、远程下发指令，并联动紧急停车系统，但现场电机配套的马保（电机保护装置）均采用 DeviceNet 协议，与DCS系统的 Profibus DP 协议形成 “通信鸿沟”，成为隐藏的生产安全隐患。

协议异构困局：DCS 系统与马保的 “对话障碍”

DCS 系统作为车间控制核心，依赖Profibus DP协议实现设备互联，而马保作为电机安全防护的 “第一道防线”，仅支持 DeviceNet 协议传输数据，两种协议的物理层、数据帧结构完全不同，导致：

数据孤岛形成：马保采集的电机电流、绕组温度、绝缘电阻等关键参数，无法直接上传至 DCS 系统，操作人员只能依赖每 2 小时一次的人工巡检，故障发现平均延迟 1.5 小时。2023 年曾因马保检测到过载却无法反馈至 DCS 系统，导致搅拌电机烧毁，引发反应釜停机 6 小时，直接损失超90万元。

指令执行受阻：DCS 系统的远程启停指令、保护阈值调整指令，因协议不兼容无法下发至马保，需电工现场操作，单次调试耗时 40 分钟，且在高温环境下存在安全风险。

智能网关破局：协议转换网关搭建 “通信桥梁”

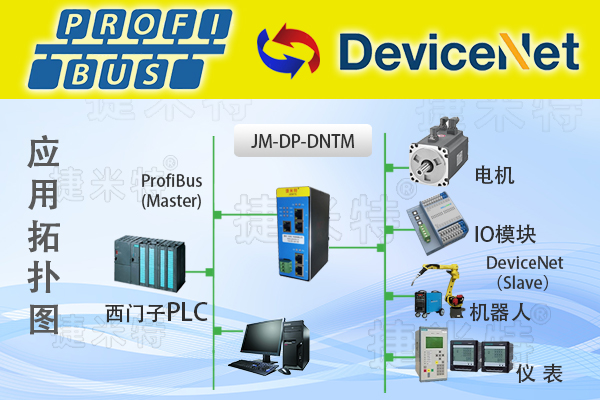

为打通 DCS 系统与马保的数据流，工厂引入协议转换网关这款兼具数据采集网关功能的智能网关，以 “双协议并行处理” 架构实现无缝互联：

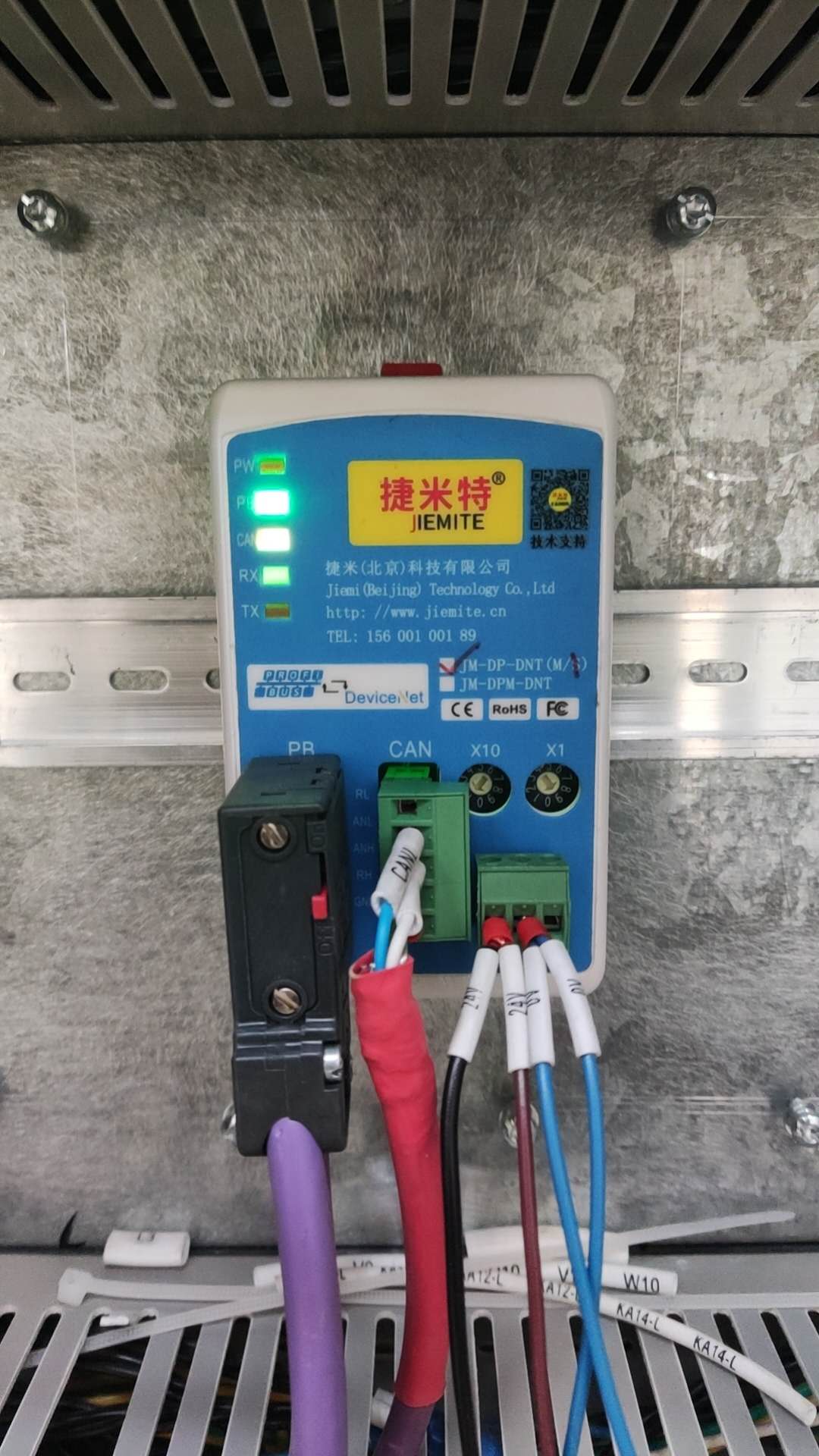

硬件适配性：网关采用工业级设计，支持 - 40℃~85℃宽温运行，可直接嵌入电机控制箱导轨，抵御车间强电磁干扰，完美适配化工厂严苛环境。

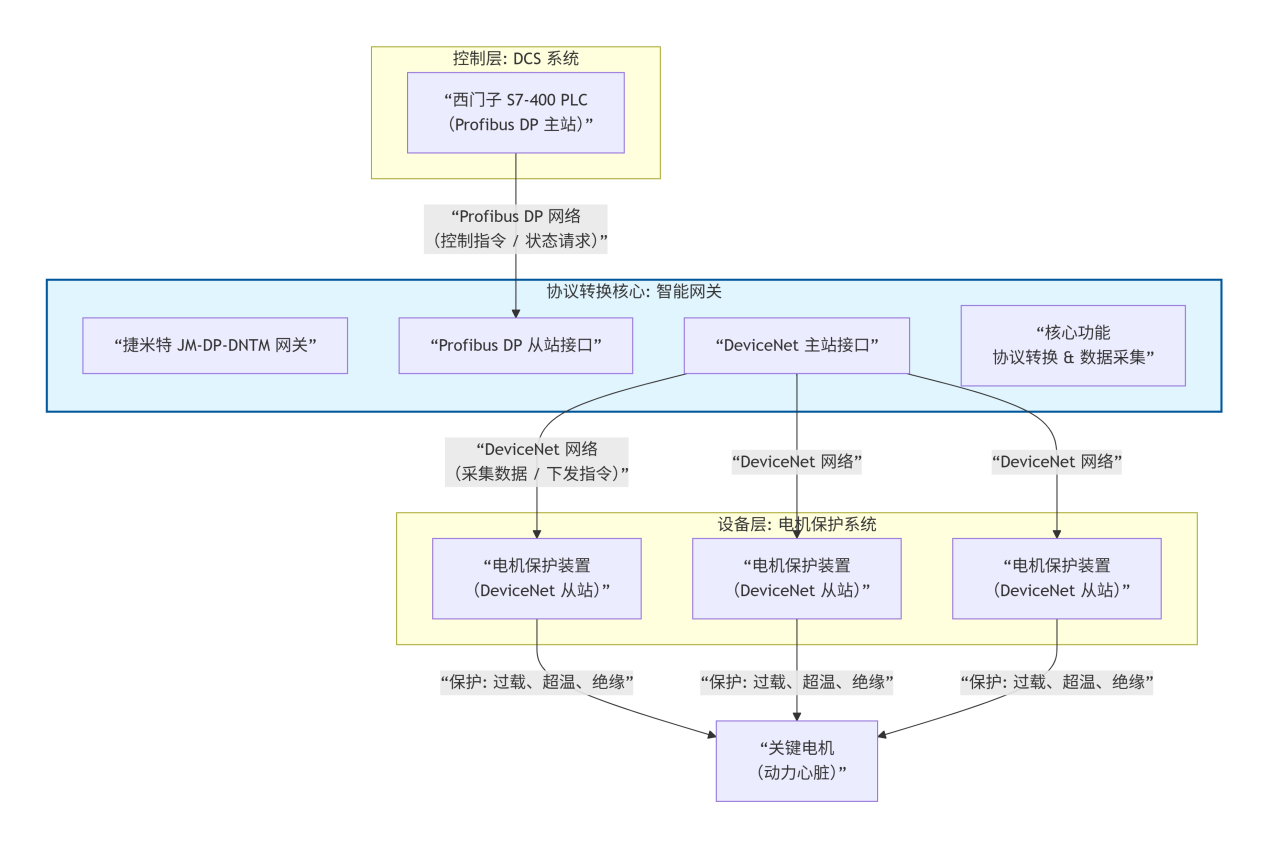

核心功能落地：作为协议转换网关，其内置双处理器分别解析 Profibus DP 与 DeviceNet 协议，实现双向数据交互：

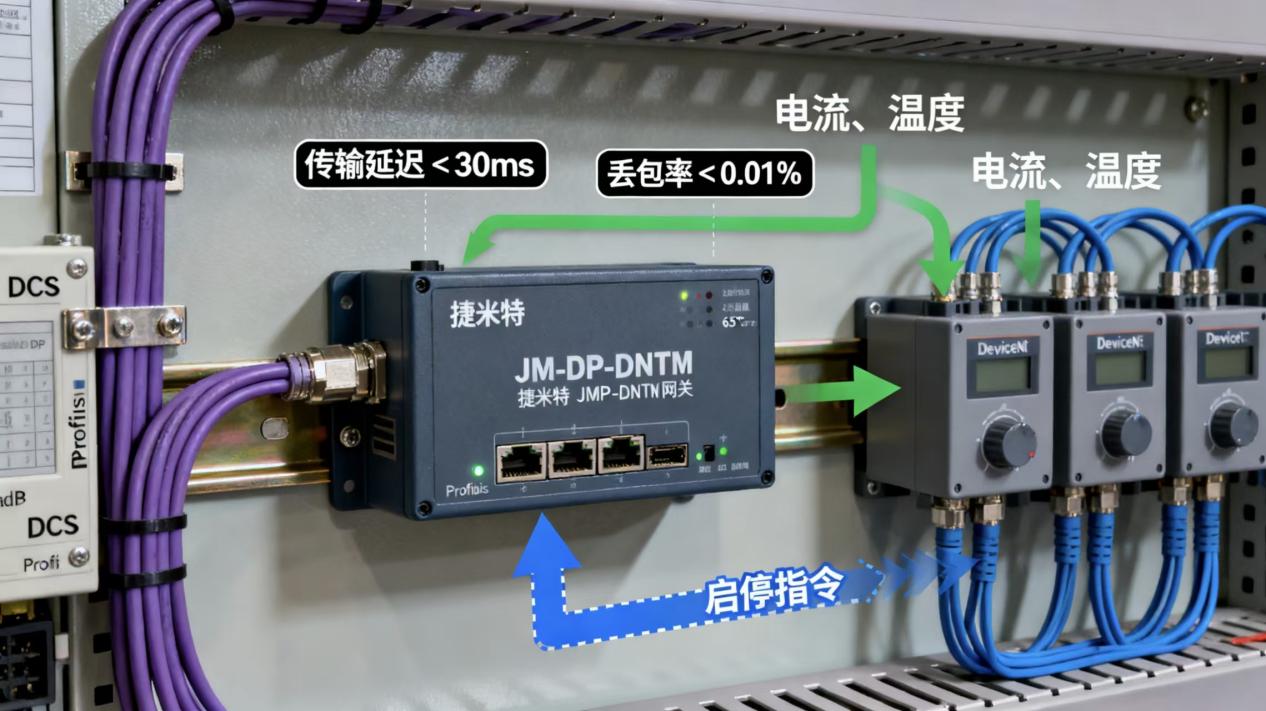

上行方向：作为数据采集网关，实时抓取马保的 16 位二进制数据（如电流、温度），转换为 DCS 系统可识别的 32 位浮点数，传输延迟＜30ms，丢包率＜0.01%；

下行方向：将 DCS 系统的指令转换为DeviceNet报文，确保远程启停、参数修改等操作 100% 精准执行。

d

应用价值：DCS系统与马保协同的智能化升级

智能网关运行 10 个月以来，彻底激活了 DCS 系统的监控能力，实现多重突破：

安全防护升级：DCS 系统通过协议转换网关实时接收马保数据，建立 “预警 - 干预 - 停机” 三级响应机制，成功拦截 17 次潜在故障，避免损失超 150 万元。

运维效率提升：借助智能网关的远程交互功能，马保参数调试时间从 40 分钟缩短至 30 秒，年减少现场作业 300 小时；网关自带的诊断功能，将通信故障排查时间压缩至 15 分钟。

工业智能网关的应用，不仅解决了DCS系统与马保的协议异构问题，更以数据采集网关的核心能力，推动电机保护从 “被动应对” 转向 “主动防控”，为化工行业智能化升级提供了关键通信支撑。
